    歡迎來到山東仕圖機電設備有限公司
    首頁 > 供應產品 > 全自動錨索切割機 錨索切割機 QGP-1C 錨索切割機 全自動錨索環保切割機 鋼絞線自動切斷 數控錨索切割機
    全自動錨索切割機 錨索切割機 QGP-1C 錨索切割機 全自動錨索環保切割機 鋼絞線自動切斷 數控錨索切割機
    產品: 瀏覽次數:684全自動錨索切割機 錨索切割機 QGP-1C 錨索切割機 全自動錨索環保切割機 鋼絞線自動切斷 數控錨索切割機
    品牌: 仕圖
    單價: 72000.00元/套
    最小起訂量: 20 套
    供貨總量:
    發貨期限: 自買家付款之日起 天內發貨
    有效期至: 長期有效
    最后更新: 2023-01-12 18:53

    詳細信息
    品牌 : 仕圖 型號 : QGP-1C
    加工定制 : 外形尺寸 : 16000x2000X1600mm
    重量 : 1500kg 種類 : 切割機
    別名 : 鋼絞線切斷機 用途 : 鋼絞線切割
    電動機功率 : 9.1KW

    二、技術參 數

    (1)設備尺寸:長 20000mm×寬 1000mm×高 1700mm;

    (2)整機功率:9.1kW;

    (3)工作電壓:380V;

    (4)切割速度:0.6m/s(36 米/分鐘)不間斷切



    一、產品概 述

    QGP-1C型 數 控 錨 索 線 全 自 動 切 割 機(也叫全自動錨索切割機) ,

    可 以 用 于 礦 用 直 徑15.24~32MM、長度 3~12米綱絞線的切割。

    本設備采用新型全數字控制技術,由可編程序控制器(PLC)

    和觸摸屏控制,可以實現自動送料、自動切割、自動卸料并計數,

    同時顯示預設、已切割的數量及歷史切割數量。

    本設備具 有自動卸料功能,可自動將 切割的錨索線推落、堆

    碼。

    本設備設計了送料導向口,穿線更加簡單方便。

    本設備具 有鋸片磨損自動檢測裝置, 如果鋸片磨損嚴重,則

    設備停止運行并報警。

    本設備走 料速度快,不間斷連續送料 。具有手動、自動等多

    種工作方式控制。

    本設備無 需培訓,單人即可操作,能 大大提高工作效率和減

    輕工人的勞動 強度, 改善工作環境,增加了 安全保障系數,同時

    極大地降低使用單位成本。


    三、系統組 成



    QGP-1C 型數控錨索線全自動切割機共由七部分組成,具體如

    下:

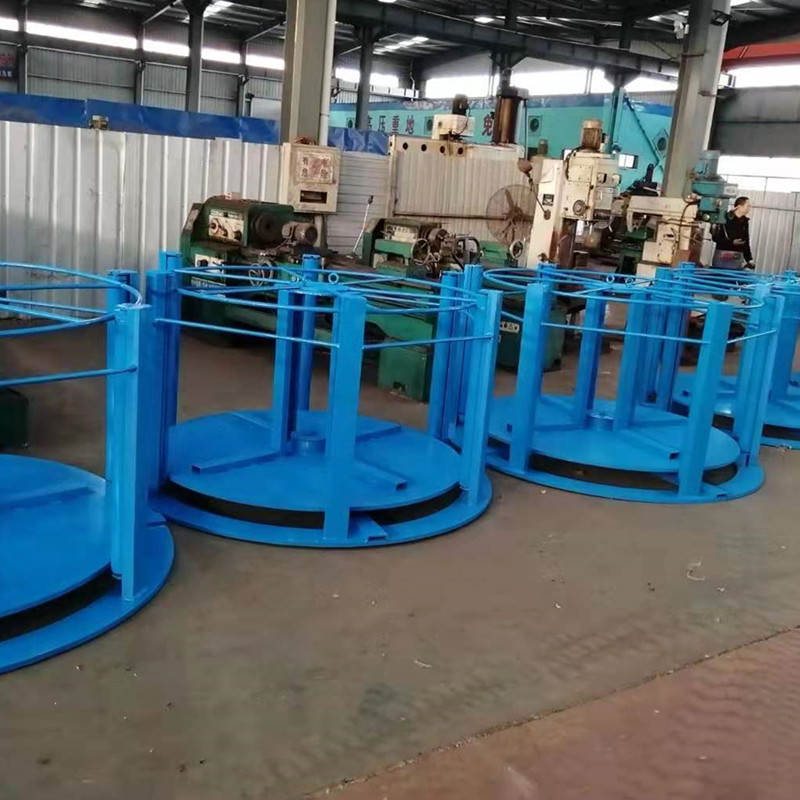

    3.1 放線盤



    放線盤作用是承載錨索線盤的重量,在驅動裝置的牽引作用下

    旋轉放線。放線盤設計有交叉頂盤,防止錨索線彈線傷人。



    3.1 放線盤

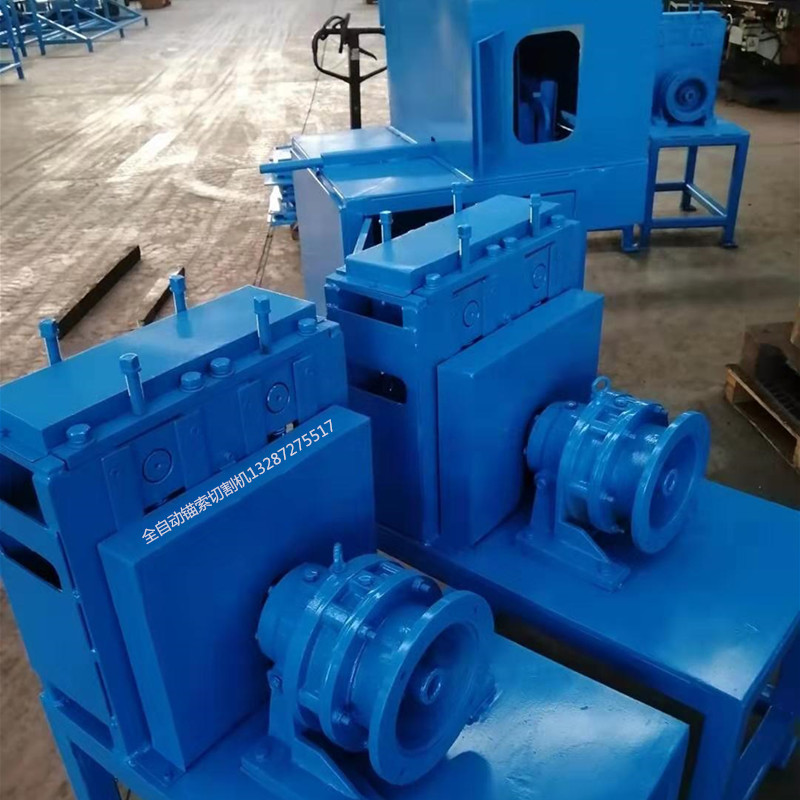

    3.2  驅動裝置



    驅動裝置的主要功能是驅動錨索線的送料、反轉、停止等。



    3.3 導向裝置



    導向裝置的作用主要是將錨索線控制好方向,以防驅動時脫

    軌、掛線等。



    3.4  切割主機

    切 割主機主要功 能是不間斷切割錨 索線,同時具 有錨索線夾

    緊、導向、 切斷檢測、換片報警、越位報警 等功能。所有操作與

    電控系統配合自動完成。



    3.5 控制柜



    控制柜功能:由可編程控制器(PLC)控制電機送料、反轉,

    啟動/停止切割機,切割結束自動回復原位,并自動將切割好的錨

    索線推落。 系統采用觸摸屏控制和按鈕控制 兩種方式,增加了系

    統的可靠性。可設置切割機手動、連續、定量三種切割方式。



    3.6  卸料導軌



    卸料導軌的作用是將錨索線牽引到規定的空間,到達切割長

    度并切割完 成后將自動錨索線彈出、堆碼。 導軌長度也可根據用

    戶需要定制



    3.7 空壓機(自備或者管道氣源)



    空壓機為 系統的控制氣缸提供高壓起 源,用于控制錨索線夾

    緊、切割機切割、錨索線卸料等動作。
