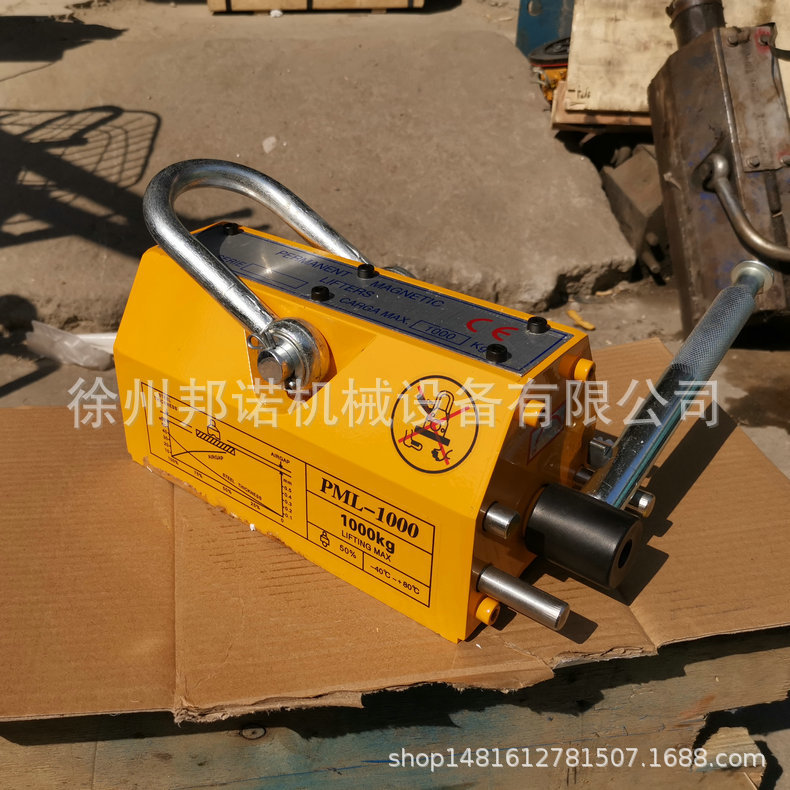

永磁吸盤又名磁力吸盤，是機械廠，模具廠，等機加工領域廣泛應用的磁性夾具，可以大大提高導磁性鋼鐵材料裝夾效率。

  永磁吸盤是以高性能的稀土材料釹鐵硼(N>40)為內核，通過手扳動吸盤手柄轉動，從而改變吸盤內部釹鐵硼的磁力系統，達到被加工工件的吸持或釋放。在我國的機械加工，模具制造，等行業，以前一直應用虎鉗或者直接在工作臺上壓壓板的方式裝夾，浪費大量寶貴的加工時間，效率極低。隨著高性能釹鐵硼稀土材料的出現，使利用釹鐵硼永磁材料開發磁力夾具成為趨勢，永磁吸盤應運而生。

折疊編輯本段應用原理

永磁吸盤是利用磁通的連續性原理及磁場的疊加原理設計的，永磁吸盤的磁路設計成多個磁系，通過磁系的相對運動，實現工作磁極面上磁場強度的相加或相消，從而達到吸持和卸載的目的。

圖為永磁吸盤工作原理圖

其工作原理如圖一所示，當永磁吸盤磁極處于圖(a)狀態時，磁力線從磁體的N極出來，通過磁軛，經過鐵磁性工件，再回到磁軛進入磁體的S極。這樣，就能把工件牢牢地吸在永磁吸盤的工作極面上。當磁極處于圖(b)狀態時，磁力線不到永磁吸盤的工作極面，就在永磁吸盤內部組成磁路的閉合回路，幾乎沒有磁力線從永磁吸盤的工作極面上出來，所以對工件不會產生吸力，就能順利實現卸載。

折疊編輯本段特點

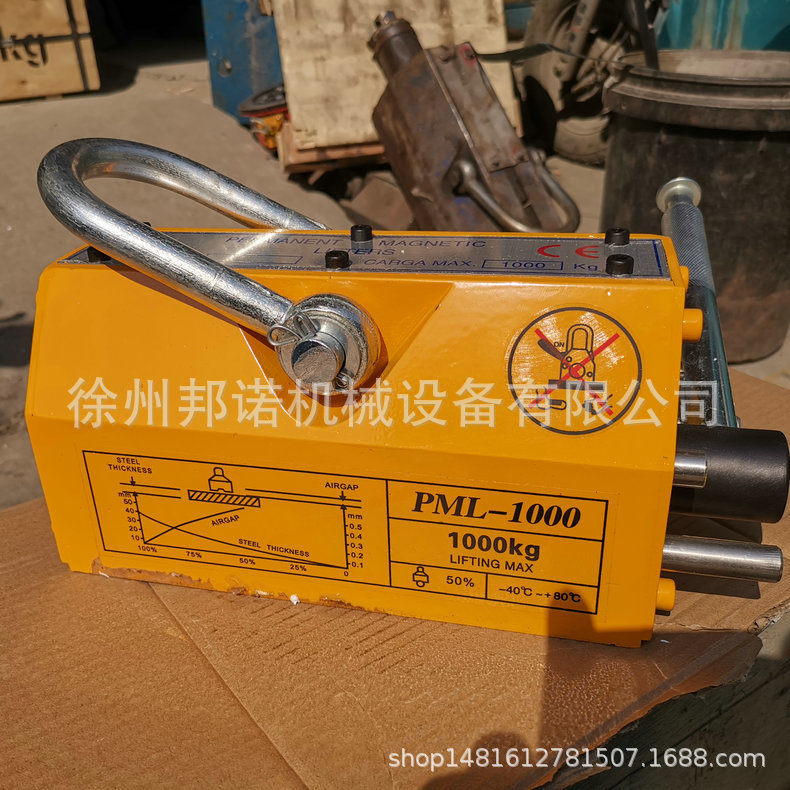

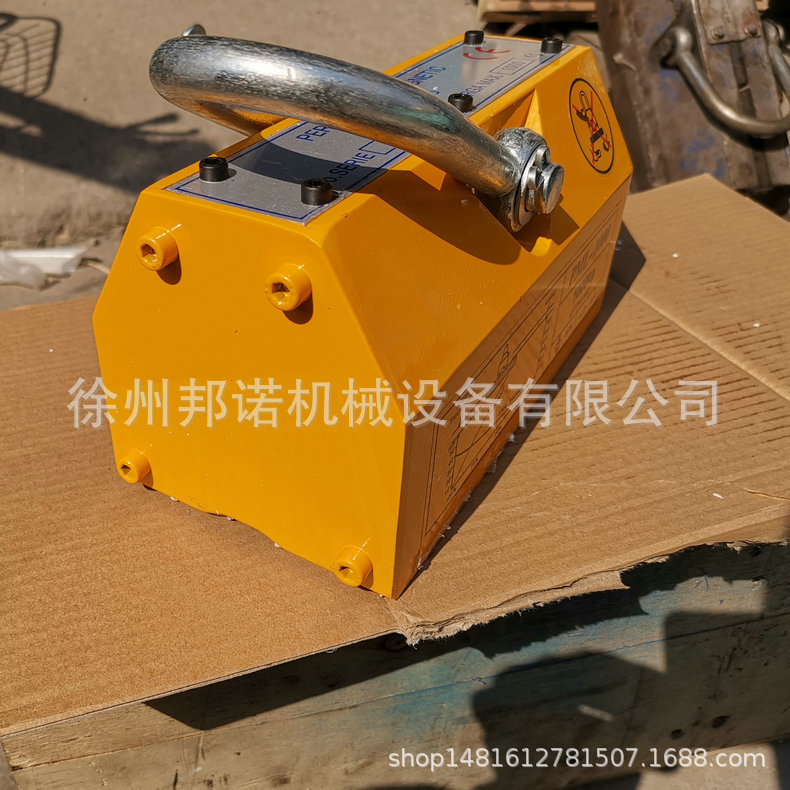

1) 永磁吸盤 采用高性能永磁材料釹鐵硼(Nd-Fe-B)為產品內核，使產品體積更小，起重吊裝力更強，且磁力恒久不衰。

2) 永磁吸盤 不用電即可使用，省去供電麻煩。

3) 永磁吸盤 優化的磁路設計，使剩磁幾乎為零。

4) 永磁吸盤 專業設計的外觀造型使產品更加美觀。

折疊編輯本段相關設計

磁系磁軛

設計永磁吸盤時，首先應精心設計磁路，良好的磁路結構可以盡量讓更多的磁通量聚集在工作表面中去，滿足起重重量的要求，而且可以盡量少用釹鐵硼材料。同時，設計磁路時還應仔細考慮操作者較易實現工作卸載。解決永磁吸盤吸力很大，扳動手柄困難等技術難點。

永磁吸盤的磁路設計有2個磁系，磁系分為活動的和固定的兩部分。改變活動磁系狀態，使工作極面分別處于磁場疊加或產生反向磁場，磁場被抵消的狀態。同時，在永磁回路中，為減少磁阻，增大工作極面關鍵部位的磁通密度，采用了一些軟磁材料作為磁軛。

折疊編輯本段使用方法

將工件擺放到吸盤工作臺面上,然后將扳手插入軸孔內吸住工件準備進行加工。
為防止在充磁狀態下，扳手發生任何可能的意外轉動，加工前應取下扳手。
工件加工完畢,再將扳手插入軸孔內沿逆時針轉動180到"OFF",即可完成退磁，安全取下工件。
折疊編輯本段維護保養

1、吸盤使用前應擦干凈表面以免劃傷影響精度。

2、使用環境溫度在-40C--50C，嚴禁敲擊，以防磁力降低。

3、用完后工作面涂防銹油，以防銹蝕。
