| 攪拌機類型 : | 強力攪拌機 | 應用領域 : | 水處理 |
| 物料類型 : | 液-液 | 適用物料 : | 泥漿 |
| 動力類型 : | 電動 | 布局形式 : | 立式 |
| 品牌 : | 藍污 | 型號 : | GSJ-1500 |
| 攪拌方式 : | 潛水式攪拌 | 作業方式 : | 連續作業式 |
| 攪拌鼓形狀 : | 雙錐型 | 每次處理量范圍 : | 出料1000-3000L |
| 裝置方式 : | 固定式 | 電機功率 : | 1.5-7.5KW |
| 生產能力 : | 1800 | 轉速范圍 : | 25-65r/min |
| 料桶容量 : | 2900 |

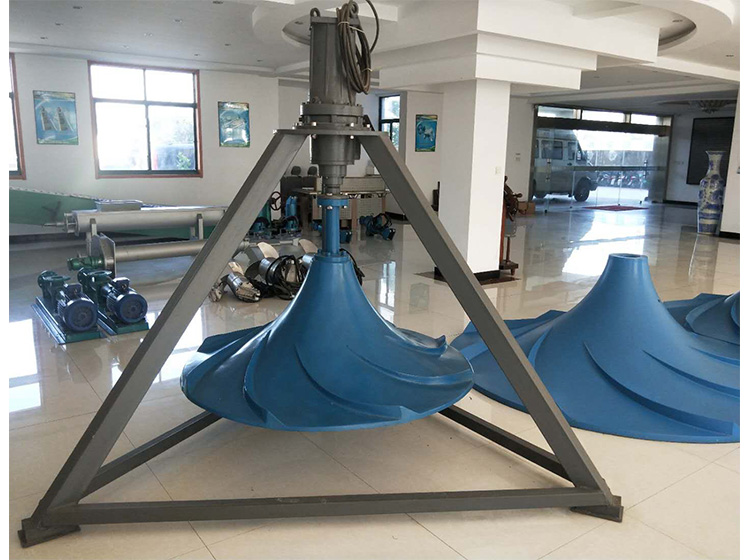

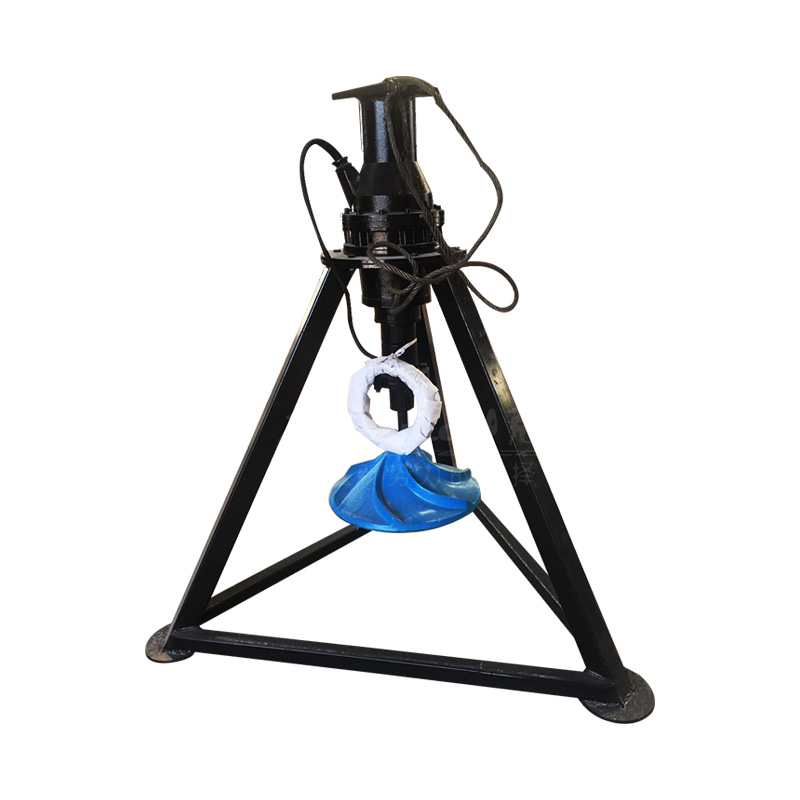

雙曲面攪拌機概述：
雙曲面攪拌機也叫具有雙層葉輪的曝氣攪拌裝置.雙曲面葉輪體上表面為雙曲線母線繞葉輪體軸線旋轉形成的雙曲面結構，其獨特的葉輪結構設計，限度地將流體特性與機械運動相結合。
雙曲面攪拌機具有雙層葉輪的曝氣攪拌裝置。
雙曲面葉輪體上表面為雙曲線母線繞葉輪體軸線旋轉形成的雙曲面結構。其的葉輪結構設計，大限度地將流體特性與機械運動相。
雙曲面攪拌機工作原理：
雙曲面攪拌機選型與設備所處的池形﹑容積﹑液體濃度、介質密度、溫度及PH等參數有關。主要依據：每臺設備的有效服務面積來確定，并按照池長寬比不超過二倍的原則，可將長方形池劃分為若干個相等的工作單元，以此確定攪拌機的數量。
雙曲面葉輪體上表面為南京藍污雙曲面攪拌機線母線繞葉輪體軸線旋轉形成的雙曲面結構。其的葉輪結構設計，大限度地將流體特性與機械運動相。
雙曲線的方程為xy=b曲線沿y軸旋轉而構成的曲面體；為了迎合水體流動，設計從葉輪的中心進水，這一方面減少了進水紊流，另一方面保證了液體對葉輪表面的壓力均勻，從而保證整機在運動狀態下的平衡。正是由于立式波輪攪拌機葉輪的結構特性和接近池底安裝的特點，其工作位置決定了它對懸浮物的防沉降作用是直接的，在工作中可獲得理想的攪拌效果，能有效地消除攪拌死角。大比表面積可獲得大面積的水體交換。
在漸開雙弧面上均布有八條導流葉片，借助液體自重壓力作補充進水獲得的勢能與葉輪旋轉時產生的離心力形成動能，液體在重力加速度的作用下經雙曲面結構過渡沿葉輪圓周方向作切線運動，在池壁的反射作用下，形成自上而下地循環水流，故可獲得在軸向和徑向方向的交叉水流。
雙曲面攪拌機特點：
調整導流肋高度，可以適應不同水深。可適用于大、中、小型污水處理，投資少。
整體結構緊湊，運行可靠，安裝維護便捷，投資費用少。攪拌與曝氣于一體的裝置，也可以單一攪拌。由PE或玻璃鋼,鋼質材料等制成，加強了設備的防腐蝕性能
可以用在各種液體與固體、氣體混合的場合，可現有攪拌設備，實現三維立體、螺旋狀的混合，攪拌更均勻，左右旋向交替布置，提高攪拌效率。
雙曲面攪拌機較大的比表面積葉輪，功率配備小，循環水流大，能耗低，比傳統攪拌方式節能30%~50%。
該葉輪由玻璃鋼制作而成，能適應不同的工況要求，使用壽命長。設計合理，電耗省。
流態柔和、立體循環、無攪拌死角。
彈性固定連接，運行平穩可靠，結構簡單，管理方便。
雙曲面攪拌機安裝要求：
1、橋架應校正水平，半橋架立柱應校正垂直。地腳螺栓及連接部位應堅固可靠。
半橋安裝形式全橋安裝形式
2、將減震座平放在橋架規置，校正水平后與橋架連接固定。
3、減速電機安裝在減震座上，并連接固定。
4、將葉輪與攪拌軸法蘭用螺栓連接并緊固。
5、將葉輪與攪拌軸放入池內，攪拌軸與減速機輸出軸連接并緊固。
6、攪拌機安裝后，攪拌軸須與水平面垂直。垂直偏差小于1/1000，且不超過5mm。
7、安裝完畢后，拆下電機尾罩，用手轉動風機葉片，檢查攪拌機轉動是否靈活、正常。攪拌軸擺動偏差應小于3/1000。
8、接通電源后，點動觀察攪拌軸轉動方向，從上往下看正確轉動方向?yàn)槟鏁r(shí)針旋轉。若反之，則任意調換2根電源接線位置。
9、電氣設備安裝必須有關規程及安全規程操作。
