潛水攪拌機產品說明

QJB1.5/8-400/3-740
QJB------潛水攪拌機（推流器）的拼音縮寫

400-----葉輪名義直徑

740-------葉輪轉速

1.5------電機功率（KW）

配用功率范圍：0.85-15KW

葉輪直徑范圍：260-620mm

葉輪轉速范圍：180-980r/min

推力范圍：≤2900N

材質：鑄鐵/鑄造全不銹鋼 可根據客戶要求定做

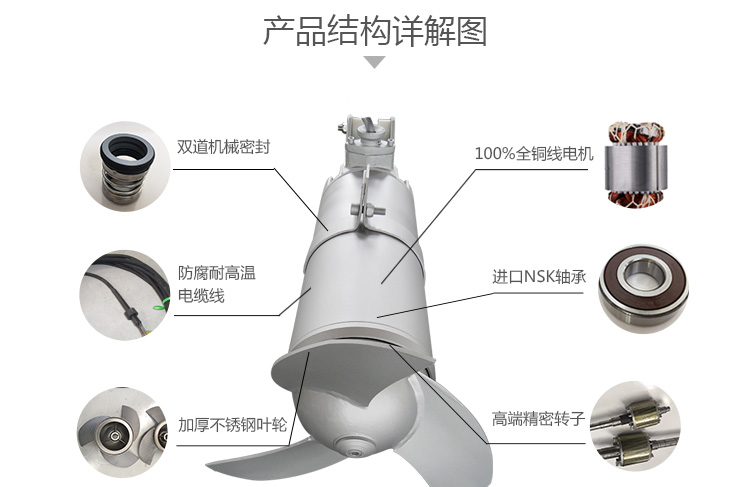

性能特點：
1 結構緊湊、操作維修簡單、安裝檢修方便、使用壽命長；
2 葉輪符合水力設計結構，工作效率高，后掠式葉片具有自潔功能，可防雜物纏繞、堵塞；
3 與曝氣系統混合使用可使能耗大幅度降低，充氧量明顯提高，有效防止沉淀；
4 電機繞組絕緣等級 F 級，防護等級為 IP68，選用較好的軸承和電機防凝露裝置，使電機的工作更安
全；
5 兩道機械密封；

QJB 型潛水攪拌機可分為混合攪拌和低速推流兩大系列。
混合系列攪拌機適用于污水處理廠和工業流程中攪拌曝氣池和厭氧池，可用池中水循環、懸浮物及硝化、脫氮和除磷階段創建水流；
低速推流系列攪拌機適用于工業和城市污水處理廠曝氣池，其產生低切向流的強力水流，可用于循環及硝化、脫氮和除磷階段創建水流等。

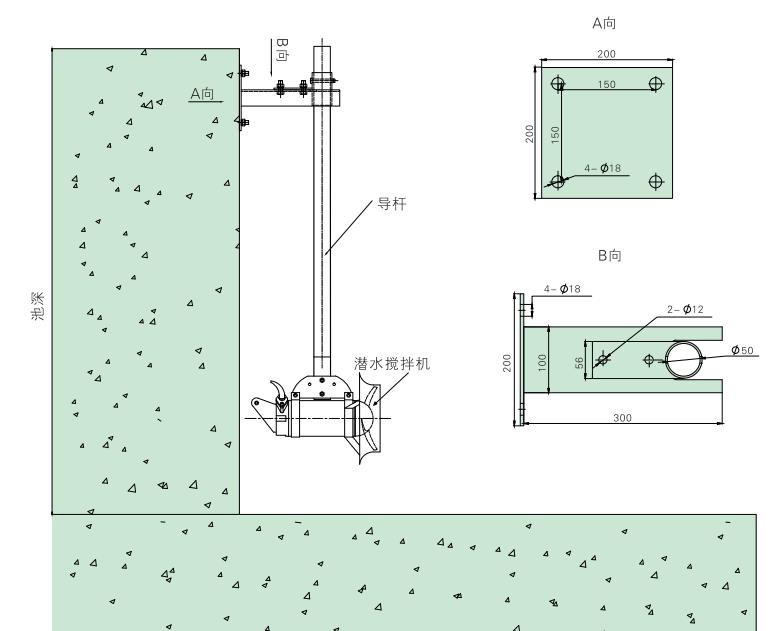

裝配與安裝

潛水攪拌機的專用安裝系統可在無需排出池中污水的情況下，能快速安裝和拆卸潛水攪拌機。潛水攪拌機可在水平面內繞導桿偏轉的角度為±60°吊架座、支撐架和下托架與池的聯結均采用膨脹螺栓固定，無需預留孔。當池深H > 4米時，應在導桿中間添加一支撐架。客戶定貨時，請?zhí)峁┏厣頗，以便廠方加工時確定導桿尺寸及支撐架的數量。

用0~500V兆歐表，檢查電機主電纜三芯線對地冷態絕緣電阻不得低于1兆歐，嚴

禁用兆歐表檢查控制電纜，以避免損壞水泵內部的電器元件，應用萬用表檢查控制電纜線；

電壓一定要在銘牌上標出的額定電壓±5%的范圍內。如果電源離水泵的距離較遠時，

應考慮線損，電纜的截面積要加大，接頭應盡可能少，且接頭處應做密封處理，以防漏水。

導桿應與水平面垂直，可采用鉛錘校正；

吊鉤在吊裝潛水攪拌機時，葉輪端較水平面上仰5°~10°；

通過鏈條的調節，使得起吊鉤和潛水攪拌機的起吊重心在同一垂直線上，使?jié)撍當嚢铏C沿導桿放下；

潛水攪拌機在使用中不得轉動角度，請在安裝時調整好角度再運行；

潛水攪拌機應放置在限位板上，或直接放置在池底，使鋼絲繩不受力；

潛水攪拌機的潛入深度不得低于1.1米，否則易產生水旋渦和氣蝕；

電線接法

四芯線：三芯粗線的為三相電火線，一芯線黃/綠雙色為地線。

五芯線：三芯粗線的為三相電火線，一芯線黃/綠雙色為地線，一芯線是31#線（電機漏水信號線）

七芯線：三芯粗線的為三相電火線，一芯線黃/綠雙色為地線，一芯線是31#線（電機漏水信號線），另外兩芯線是11#，12#線（電機過熱保護信號線）
