南京藍污轉鼓式格柵粉碎機

用途:

ZG 型轉轂式格柵除污機簡稱轉轂式格柵,適用于工業廢水和生活廢水處理工程，截除水中漂浮物和沉積

物，集截污、除渣、螺旋提升和壓榨脫水四種功能于一體，是目前國內為先進格柵清污機，尤其適用于環衛所或屠宰場的糞便處理等工程。

結構特點:

1 圓柱式結構使格柵比傳統式格柵過水流量增大，水頭損失小，柵前的堆積平面減少，格柵受力更均勻；

2 設置沖洗裝置或插入式旋轉耙結構，轉轂式格柵具有自潔能力，永不堵死；

3 集截污、輸送、壓榨等多功能于一，節省了占地面積，減少了垃圾的后續處理費用；

4 全不銹鋼制作，慢速（~5m/min）運行，故障率極小，幾乎不需要維修；

工作原理:

設備與水平面成 35 度安裝在水渠中，污水從轉轂的端頭流入鼓中，水從柵縫中流出，格柵將漂浮物和沉積物截留，隨著截流量的增多，過濾面積逐漸縮小，水頭損失逐漸增大，當轉轂內外水位差達到設定值時， 除污耙自動回轉梳除柵渣，卸入鼓內的集渣斗內，由內置的螺旋輸送機提升，柵渣一邊上行一邊瀝水，至頂端壓榨及擠壓脫水，卸入貯渣容器中，外運處理。

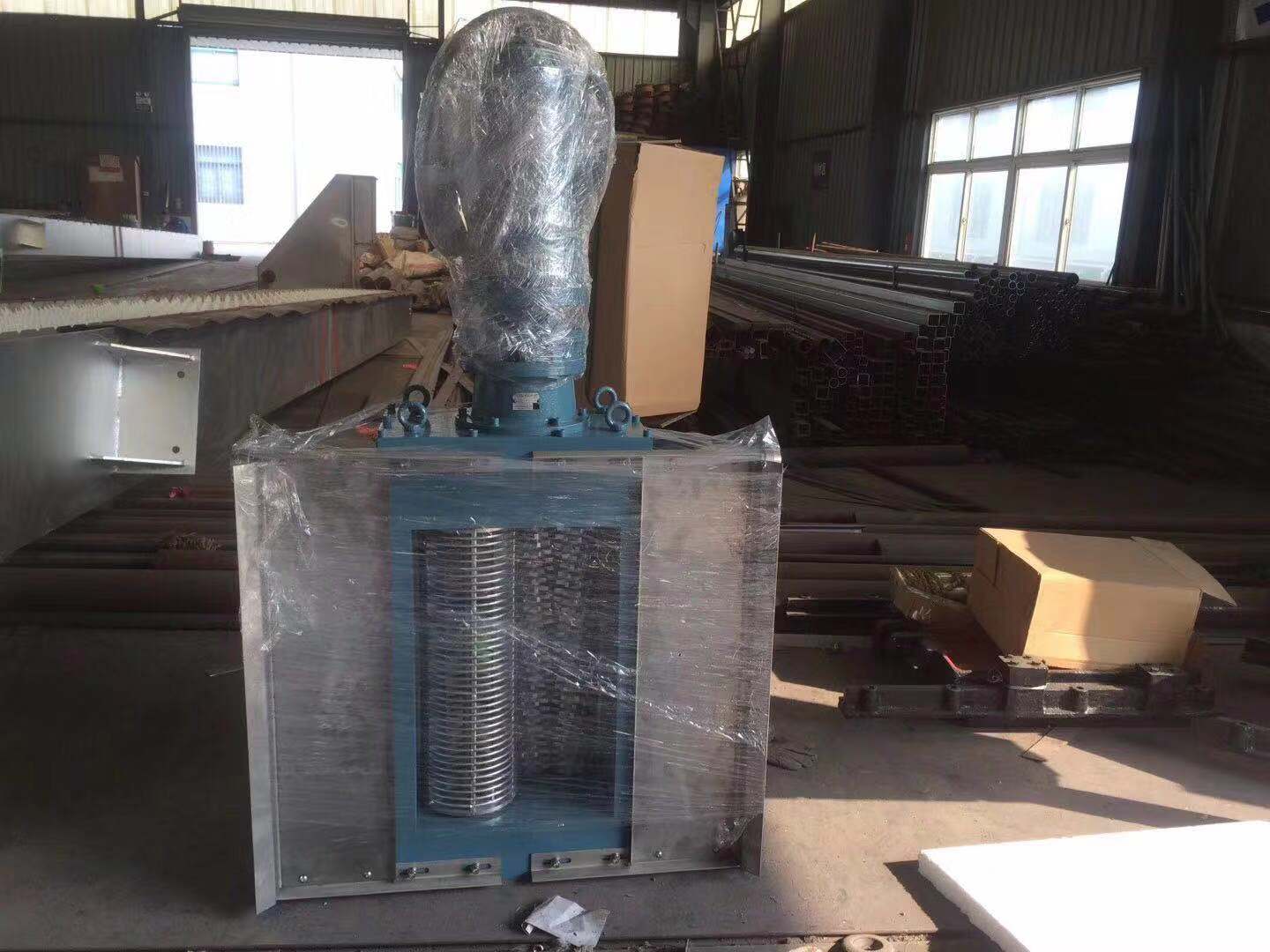

設備主機安裝

    粉碎型格柵一般為整體設備，安裝時一般只需進行吊裝及電氣接線。安裝后，必須檢查設備底部是否有渠道底緊密結合，無傾斜；設備兩側是否與導軌結合牢固，無晃動。而且必須注意設備與迎水面垂直，保證過水面，同時也保證均勻分布刀片組及轉鼓的負荷。電氣接線完成后，須進行試機，保證運行平穩，刀片組及轉鼓轉向正確。

   將設備兩邊的側板安裝在主機兩側，用螺栓固定，安裝完成后通過已安裝好的軌道插入渠道中

 粉碎型格柵破碎機維修保養說明

   粉碎型格柵產品可靠，性能優良。每臺出廠前，都認真地進行了檢驗。永遠潤滑的滾珠軸承使粉碎。為了保證設備的使用壽命，，日常保養應注意以下幾點

   開始進行設備維護前，務必保證粉碎型格柵與電源切斷并且無法被意外起動。

為了避免受傷，務必留意損壞和磨損的組件的狀態。

注意！

   保證粉碎型格柵或其部件的穩定性，確保其不會滾動或倒下，以免造成人員傷害或物品的損壞。

換油應按下列方法進行：

將粉碎型格柵放在兩根支架上或用行車將其水平吊起，使油室螺塞朝下，在螺塞下方放一容器用于接油，擰送螺塞，（如果注油孔螺釘也已松開，排油將更加容易）放出潤滑油。然后用洗滌油清洗油室，再注入適量的潤滑油（90號齒輪油或20號機械油，加油量約為3升。）、粉碎型格柵此時應保持水平位置。一般情況下應更換油孔螺釘?shù)腛型圈，然后將螺塞旋緊。如果換下的油中發現有水（呈奶狀乳化液），按規定清洗油室，再注入新油，換上新的O型圈，將螺塞旋緊。三星期后必須重新檢查一次。如果油又變成奶狀乳化液，應檢查機械密封件，必要時應進行更換。
