一、 產品適用環境

該粉碎型格柵可用于各種管式連接的工作情況下，主要可用于污水處理廠或泵站的進水泵房，小區污水的提升泵站，污泥處理間的污泥處理，但不適用于有強烈腐蝕性的液體或高溫液體。如工作環境中的氣體含有爆炸性物質需特別指出。

該設備可安裝于各種干式環境中，如室外，地下室，工作間等。當工作環境在水下或干式與濕式兩種環境時，需特別指出。

二、典型固體物破碎情況

三、工作過程

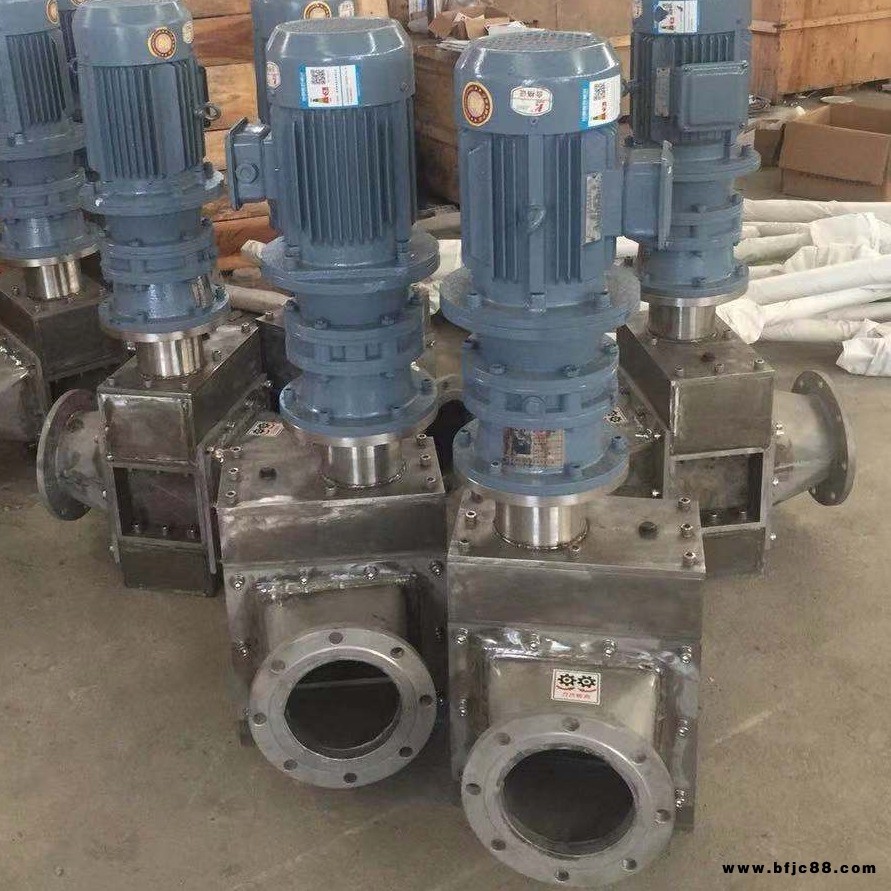

粉碎型格柵主要由粉碎型格柵、電控箱等構成。粉碎型格柵主要由驅動部件、齒輪箱、銑刀、粉碎型格柵主體、管道法蘭等構成。在驅動部件帶動下，水和雜物一同流至粉碎型格柵，粉碎型格柵驅動部件帶動主動軸轉動，同時主動軸通過精密齒輪帶動從動軸轉動，使固定于兩軸上的銑刀呈逆向旋轉，而將固體物咬擠破碎后和水一同流走.。

粉碎型格柵一般為整體設備，安裝時一般只需進行吊裝及電氣接線。安裝后，必須檢查設備底部是否有渠道底緊密結合，無傾斜；設備兩側是否與導軌結合牢固，無晃動。而且必須注意設備與迎水面垂直，保證的過水面，同時也保證均勻分布刀片組及轉鼓的負荷。電氣接線完成后，須進行試機，保證運行平穩，刀片組及轉鼓轉向正確。

將設備兩邊的側板安裝在主機兩側，用螺栓固定，安裝完成后通過已安裝好的軌道插入渠道中。

四、產品特點

.1  破碎性能優良，具有過載保護功能，運行安全可靠，可自動控制。如果粉碎型格柵在破碎污水中固體物時產生過載，就會產生過載電流，電控系統會自動動作，格柵會立刻出現瞬間反轉，將固體物排出，恢復正常工作。在40秒內反復出現3次以上過載，格柵就會自動停機報警。

.2  安裝及維修保養簡單。

.3  刀片耐磨性好，使用壽命長。

.4  主動軸和從動軸轉速不一，以便銑刀間夾渣的自清。

.5  粉碎型格柵所用銑刀呈左螺旋狀和右螺旋狀，裝入主動軸和從動軸后再按左螺旋狀和右螺旋狀布置，以減少破碎力，提高粉碎型格柵傳動平穩性。

.6  粉碎型格柵的主動軸和從動軸由不銹鋼制成.

.7  粉碎型格柵軸的軸向和徑向壓力由底端新型自潤滑軸承承受，軸承安裝在軸承座中，它安全可靠使用壽命長,檢修維護簡單方便，上端軸承由機械密封保護.
