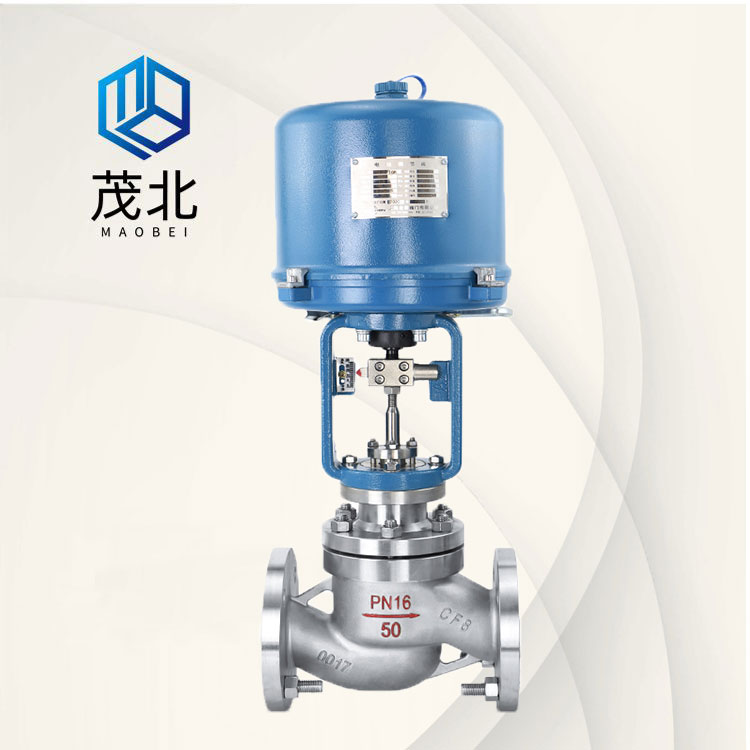

一、電動塑料單座調節閥

電動塑料單座調節閥由電動執行器和樹脂調節閥閥體兩部分組成，工作以電動執行器是以220-380V單相交流作為驅動電源，接受來自計算機、調節器或操作器的DC4-20 mA或DCOV~10V輸入信號，產生軸向推力，通過連接桿，改變閥芯與閥座間的流通面積，直到電動執行機構的位置反饋信號與輸入信號相符，從而達到自動調節工藝參數的目的。電動塑料單座調節閥是一種壓力平衡式的調節閥。接受調節儀表來的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。樹脂調節閥的電絕緣性能好,在高溫,高壓和高濕度等惡劣的工作條件下,仍能保持良好的電絕緣性能，對氣體和水蒸氣的阻隔性能極好。廣泛應用于鋁工業，汽車工業、電器工業、化工、石化、輕紡、制藥，航天、航空、礦山、油田、原子能工程等工業部門的生產自動化控制。

?

二、電動塑料單座調節閥主要參數:

1、產品口徑:DN15、DN20、DN32、DN40、DN50、DN65、DN80、DN100、DN150、控制信號:輸入/輸出0-10V ,4-20mA

3、額定電壓:24V/220V(可選)

4、額定功率:40W

5、流量特性曲線:直線/等百分比流量特性

6、閥體:聚酰亞胺樹脂PI、ABS、PVC-U、PVC-C、PB、PE、PP、PPR、PVDF、UPVC7

7、內件:PI、ABS、PVC-U、PVC-C、PB、PE、PP、PPR、PVDF、UPVC7

8、彈簧:不銹鋼

9、膜片:三元乙丙埋纖

10、工作溫度:-20℃-90℃

11、公稱壓力(PN) : 1.6MPa、2.5Mpa、4.0Mpa、6.4Mpa

12、行程:DN32-DN80:20mm，DN10O-DN150:40mm13、泄漏率:0....0.02% Kvs

14、閥控制方式:智能調節型（常用)/比例積分型

?

三、電動塑料單座調節閥安裝:

一、為維護本調節閥的性能，安裝時請注意下述事項:

1.請勿損傷閥與配管連接法蘭的密封面，以免造成密封泄漏。

2.將本調節閥從包裝箱內取出時，建議在調節閥較重時使用吊帶吊運，使用的吊3.帶承吊重量必須與閥的重量相符，以免損傷調節閥。

4.請充分清洗配管內部，去除雜物、焊渣后再安裝調節閥，若有異物，將引起閥芯與閥座間泄漏。若雜物進入閥桿與閥蓋之間的導向部分，將引起動作不良。

5.電氣配線接口的塞子和蓋等，在本調節閥與配管安裝完成后及電氣配線工程開始之前，請不要打開。

6.本調節閥在安裝到工藝配管上時，請不要使其受到撞擊、摔落等劇烈沖擊。否則將引起故障，必須重新調試。

7.本調節閥執行機構在帶有手動操作機構的場合下，要確保有安全且易于操作的場地并且要兼顧出線口方向。

8安裝管道上有振動或閥口徑較大（閥自重較重)時，應安裝支撐架。不要將本調節閥安裝在有劇烈振動和對調節閥施加過大載荷的場合。

9.不要將執行機構顛倒安裝。

在安裝前，應對管道進行清洗，閥門入口處應留有足夠的直管段長度，并在本調節閥入口的前方盡可能配過濾器，要注意好管道法蘭與閥體法蘭連接時的同軸度。

10.如果在室外安裝，請不要在雨天進行配線作業。

11.安裝場所若受 熱、直射日光的影響超出電動執行器的允許溫度范圍時，請用適當遮蔽板或隔熱材料進行保護。

12.電動執行器帶空間加熱器時請采用必要的保溫措施。

?

二、安裝場所允許的環境溫度說明

1.本調節閥安裝使用的環境溫度，必須符合訂購調節閥時技術參數表上提供的使用環境溫度，超出規定的環境溫度，可能會導致意外故障，甚至意外事故發生。

2.如無特殊說明，本調節閥一般使用在環境溫度為:-25℃－55℃的場合下。

?

三、電動塑料單座調節閥配線說明:

1.產品的安裝必須嚴格按照中華人民共和國危險場所安全規程的規定。

2.內外接地牢固、可靠。

3.連接電源的接線端子，其爬電距離及電氣間隙應大于8mm。

4.為避免電源線的干擾，信號線請采用屏蔽電纜線，并與電源線屏蔽。

5.電源配線要有足夠的容量以滿足執行器額定電流及起動電流要求。

6.在配線過程中應確保外部電線接口密封防水，防爆場合應嚴格檢查配線，確保接口部位符合防爆要求，以免漏電失火。

7.請為電動執行器安裝地線，連接電源及信號線時，請先切斷電源以防觸電。

?

四、訂購此產品需要提供一下材料：

????? a．調節閥名稱、型號;

????? b．結構長度；

????? c．連接形式；

????? d．公稱直徑；

????? e．額定流量系數(Kv);

????? f．固定流量特性;

????? g．整機作用方式(電開、電關)及輸入信號;

????? h．產品使用介質及溫度、壓力范圍等、

????? i．試驗、檢驗標準及其他要求。

2、 本廠可根據客戶特定要求配置各類驅動裝置。

電壓是否需要防爆，對執行器品牌沒有用其他要求，如果有請提供品牌名稱及其他特殊要求。

3、 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。

4、貨期、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30％貨款，供方即備料生產。
