| 加工定制 : | 是 | 品牌 : | 上海茂北/Maobei |
| 型號 : | ZRSF | 材質 : | 鑄鐵/碳鋼/不銹鋼/特材 |
| 連接形式 : | 法蘭/焊接/螺紋 | 公稱通徑 : | DN6~DN600 |
| 適用介質 : | 水,蒸汽,油品,各種高腐蝕化學介質,弱酸堿介質,其他 | 壓力環境 : | 低壓/常壓/高壓 |
| 工作溫度 : | 低溫/常溫/高溫 | 流動方向 : | 單向 |
| 驅動方式 : | 電子 | 零部件及配件 : | 執行器 |
| 形態 : | 旋塞式 | 類型(通道位置) : | 直通式 |
| 標準 : | 國標/美標 | 密封形式 : | 軟密封/硬密封 |

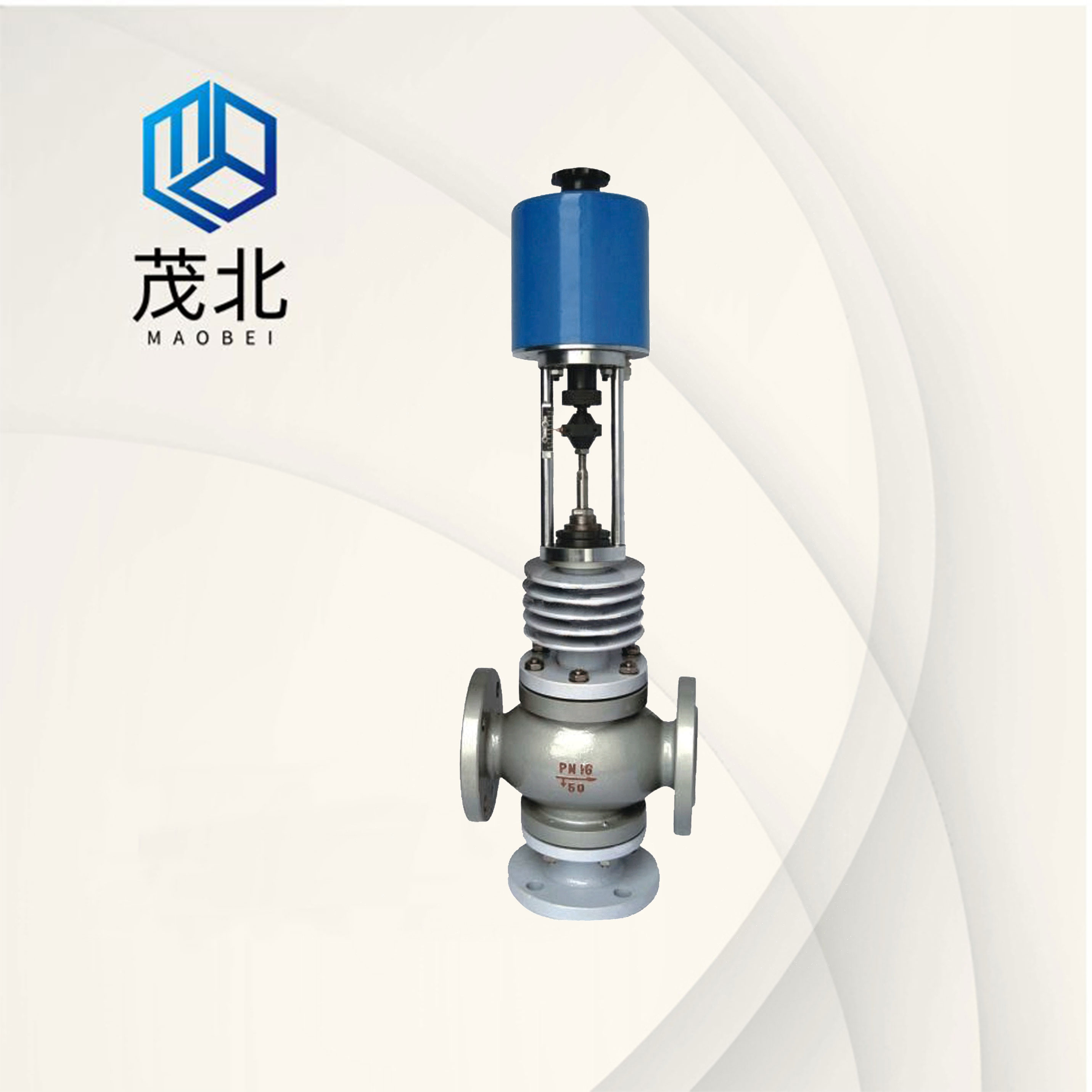

一、電動三通分(合)流調節閥 概述
ZRSF電動三通分(合)流調節閥采用雙閥芯上下導 向結構，配用電動執行機構機構，閥體為三通結構，即一進兩出（分流型），兩進一出（合流型），從而達 到流體混合升溫或降溫，或流體不等量分流，滿足不同工礦的 使用要求。該閥體具有結構緊湊、重量輕、動作靈敏、壓降損 失小、閥容量大、流量特性精確和維修方便等優點。可用于各 種不同的工作條件，特別適用于石油工業熱交換器的溫度控制 系統和其他的各行業的自動化控制系統。 本系列產品有常溫型、高溫型、低溫型、調節切斷型、波 紋管密封型等多種型式。產品公稱壓力等級有PN1.6、4.0 6.4； 閥體口徑范圍DN20-DN300；適用流體溫度-150℃-+560℃范圍 內多種檔次；泄露等級氛分為Ⅳ級、Ⅴ級、Ⅵ級；流量特性有 直線、等百分比。多種規格可供選擇。
二、電動三通分流調節閥 主零件材料及結構圖
| 1 | 閥體 | WCB | CF8 | CF8M | CF3M |
|---|---|---|---|---|---|
| 2 | 閥座 | 304 | 304 | 316 | 316L |
| 3 | 閥芯 | 304 | 304 | 316 | 316L |
| 4 | 導向套 | WCB | CF8 | CF8M | CF3M |
| 5 | 閥蓋 | WCB | CF8 | CF8M | CF3M |
| 6 | 閥桿 | 304 | 304 | 316 | 316L |
| 7 | 填料 | PTFE/柔性石墨 | |||
| 8 | 彈簧 | 65Mn | 304 | 316 | 316L |
| 9 | 螺母 | 304 | 304 | 316 | 316L |
三、電動三通分流調節閥 閥蓋形式
注：常溫型：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。
高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。
波紋管密封型對上下移動的閥桿形成完全的密封，堵流體外漏。
低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。
四、電動三通分流調節閥 主要技術參數
| 公稱通徑DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 額定流量系數 (KV) | 合流 | 6.3 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1280 |
| 分流 | 85 | 135 | 210 | 340 | 535 | 800 | 1280 | |||||||
| 額定行程L（mm） | 16 | 25 | 40 | 60 | 100 | |||||||||
| 公稱壓力PN（MPa） | 1.6 2.5 4.0 6.4 10.0 | |||||||||||||
| 執行機構型號 | PSL | PSL201 | PSL202 | PSL204 | PSL208 | PSL312 | PSL320 | |||||||
| 3810L | 381LSA-08 | 381LSA-20 | 381LSB-30 | 381LSB-50 | 381LSC-65 | 381LSC-160 | ||||||||
| 固有流量特性 | 直線、等百分比 | |||||||||||||
| 固有可調比 | 30：1 | |||||||||||||
| 工作溫度t（℃） | 普通型：鑄鋼-40-250；鑄不銹鋼-60-250 散熱型：鑄鋼-40-450；鑄不銹鋼-60-450 | |||||||||||||
| 輸入信號 | 0-10mADC、4-20mADC、220VAC（開關信號） | |||||||||||||
| 電源電壓 | 220VAC 50Hz | |||||||||||||
五、電動三通分流調節閥 電動執行機構
1、電動執行機構主要性能參數
| 型號 | 額定輸出力N | 速度mm/s | 技術參數 | ||||
|---|---|---|---|---|---|---|---|
| PSL | 381L | PSL | 381L | PSL | 381L | PSL | 381L |
| 201 | 381LSA-08 381LXA-08 | 1000 | 800 800 | 0.25 | 4.2 4.2 | 電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V (信號線用屏蔽線) 輸出信號：DC4～20mA 防護等級：IP67 帶手輪 | 電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V (信號線用屏蔽線) 輸出信號：DC4～20mA 防護等級：相當IP55 隔爆標志：ExdⅡBT4 帶手柄 |
| 202 | 381LSA-20 381LXA-20 | 2000 | 2000 2000 | 0.50 | 2.1 2.1 | ||
| 204 | 381LSB-30 381LXB-30 | 4500 | 3000 3000 | 0.50 | 3.5 3.5 | ||
| 208 | 381LSB-50 381LXB-50 | 8000 | 5000 5000 | 1.00 | 1.7 1.7 | ||
| 312 | 381LSC-65 | 12000 | 6500 | 0.60 | 2.8 | ||
| 325 | 381LSC-99 | 25000 | 10000 | 1.0 | 2.0 | ||
2、主要性能指標
| 項目 | 指標值 | ||
|---|---|---|---|
| 基本誤差％ | 配3810L±2.5； 帶定位器 ±1.0 | ||
| 回差％ | 配381L ±2.0； 配PSL±1.0 | ||
| 死區％ | 1.0 | ||
| 始終點偏差％ | 電開 | 始點 | ±2.5 |
| 終點 | ±2.5 | ||
| 電關 | 始點 | ±2.5 | |
| 終點 | ±2.5 | ||
| 可調范圍 | 50：1 | ||
| 額定行程偏差％ | 2.5 | ||
| 泄量量L/H | 符合JB/T7387-94 IV級 小于閥的額定容量×10-4 | ||
3、、允許壓差
| 公稱通徑(mm) | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 閥座直徑(mm) | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 執行機構 | 允許壓差△P（MPa） | ||||||||||||||||
| 配PSL | PSL202 | 6.4 | 6.4 | 6.4 | 4.90 | 3.14 | 1.92 | 1.23 | 0.78 | ||||||||
| PSL204 | 4.31 | 2.76 | 1.76 | 1.04 | 0.69 | 0.44 | |||||||||||
| PSL208 | 1.86 | 1.23 | 0.78 | 0.50 | 0.35 | 0.20 | |||||||||||
| PSL320 | ?1.26 | 0.87 | 0.49 | 0.32 | 0.22 | ||||||||||||
| 配381L | 381LSA-20 | 6.4 | 6.4 | 6.4 | 4.90 | 3.14 | 1.92 | 1.23 | 0.78 | ||||||||
| 381LSB-50 | 4.79 | 3.06 | 1.96 | 1.16 | 0.76 | 0.49 | |||||||||||
| 381LSC-65 | 1.51 | 0.99 | 0.64 | 0.41 | 0.28 | ||||||||||||
