品牌 : | 云開 | 型號 : | PE150x250 |
類型 : | 顎式破碎機 | 作用對象 : | 石料 |
應用領域 : | 冶金,礦山,化工,水泥,建筑,耐火材料及陶瓷 | 給料粒度 : | 125mm |
出料粒度 : | 10-40 | 生產能力 : | 3-5T |
耗電 : | 7.5kw | 重量 : | 1100 |
電動機功率 : | 5.5 | 粉碎程度 : | 粗碎機 |
驅動方式 : | 電動 | 進料邊長 : | 125mm |
訂貨號 : | yk1 | 貨號 : | yk1-1 |
是否跨境貨源 : | 否 |

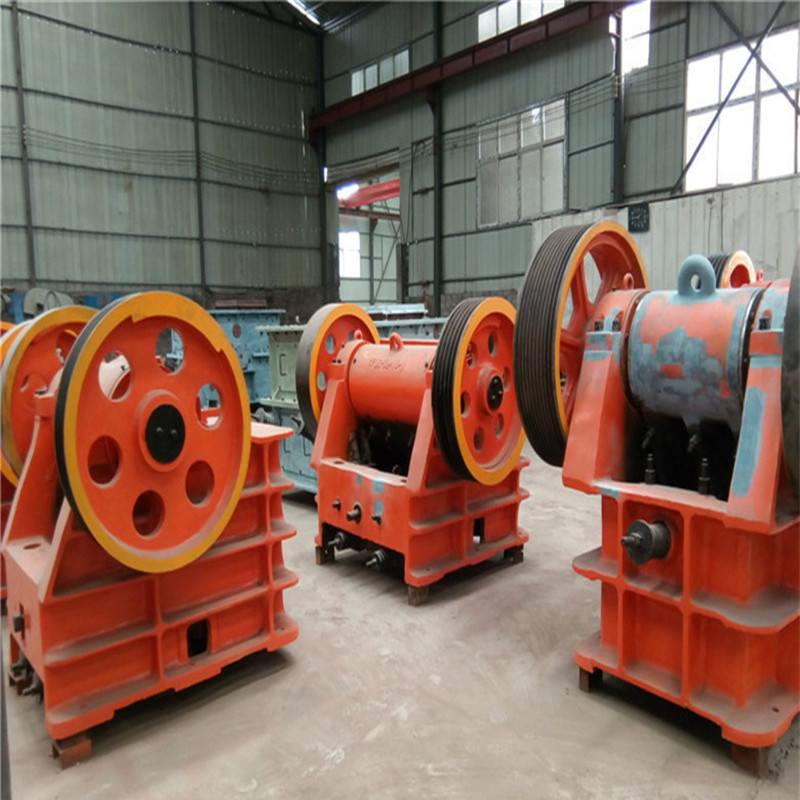

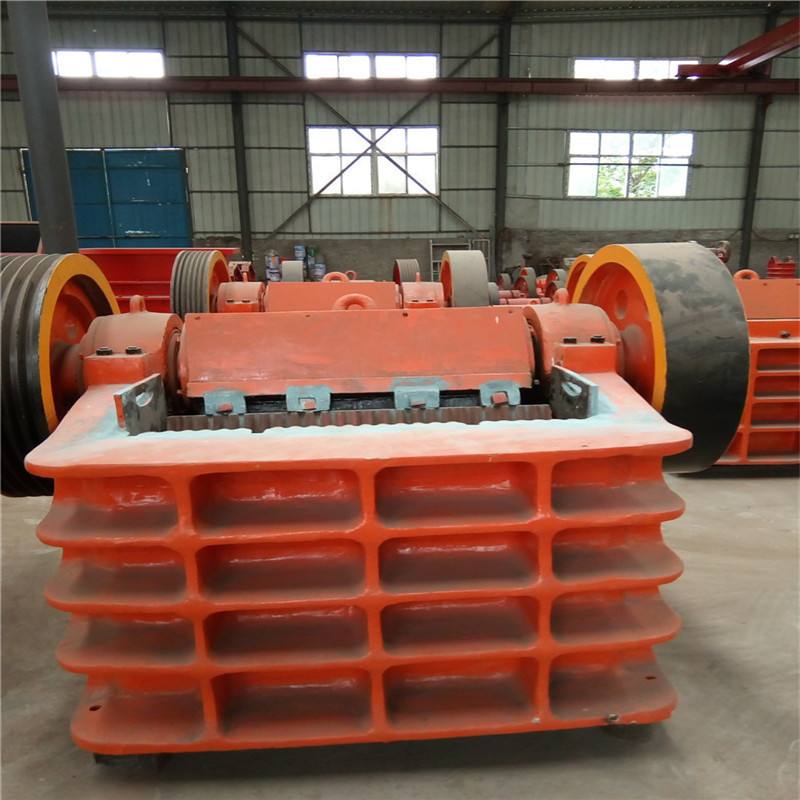

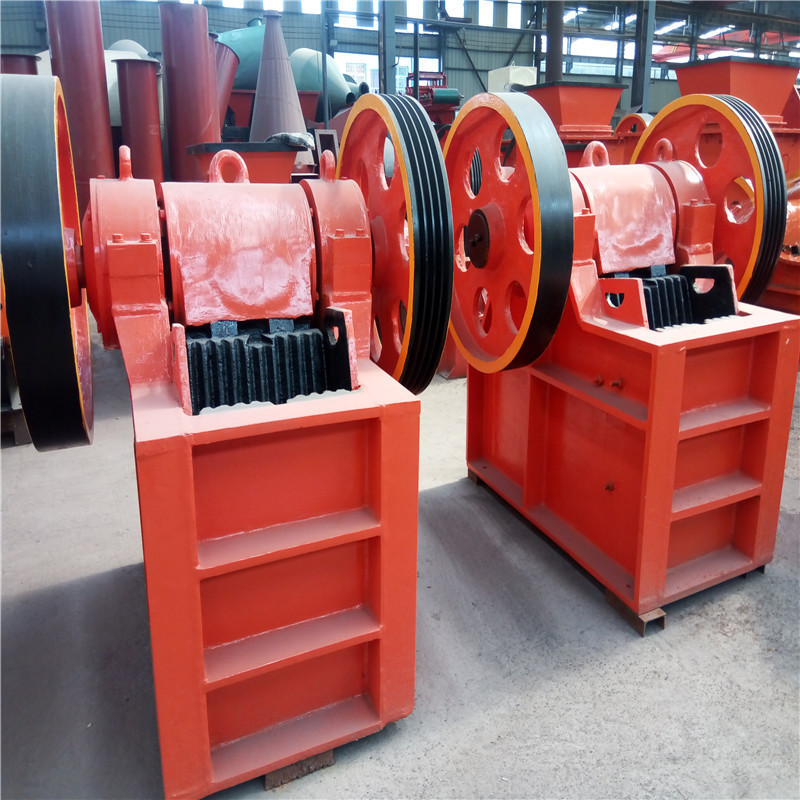

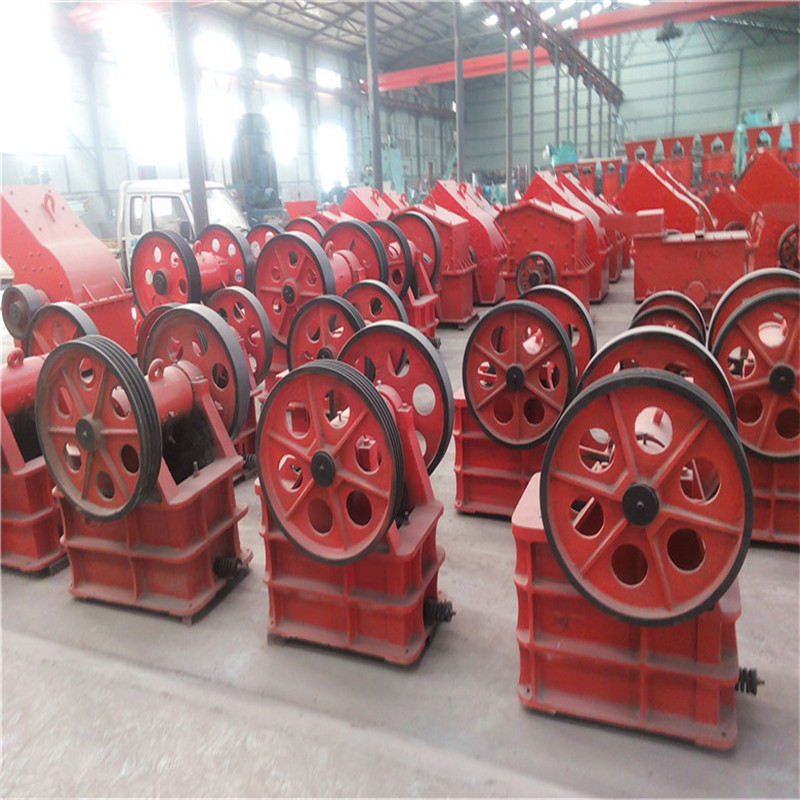

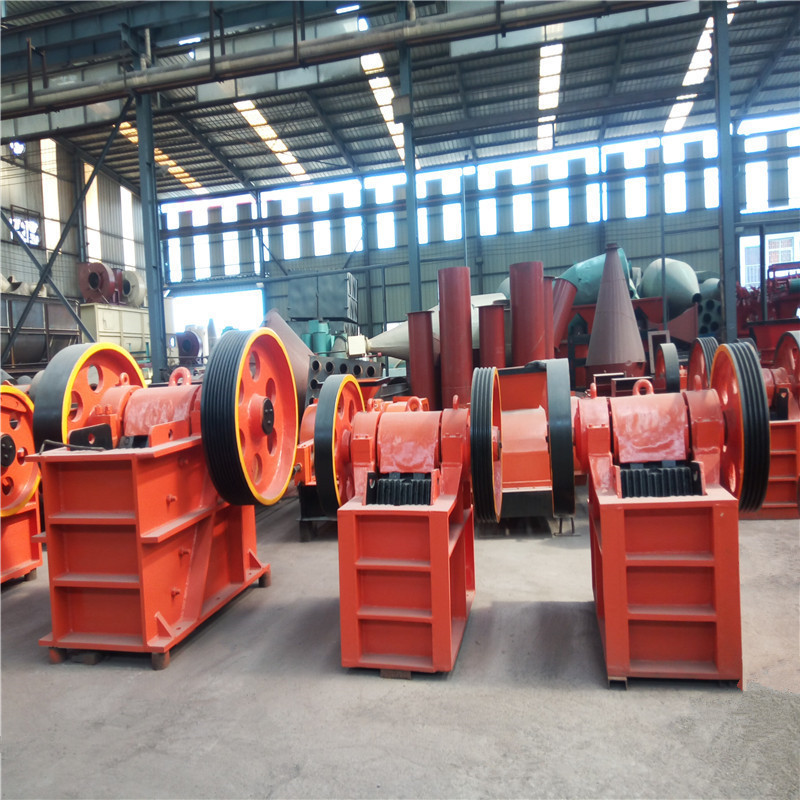

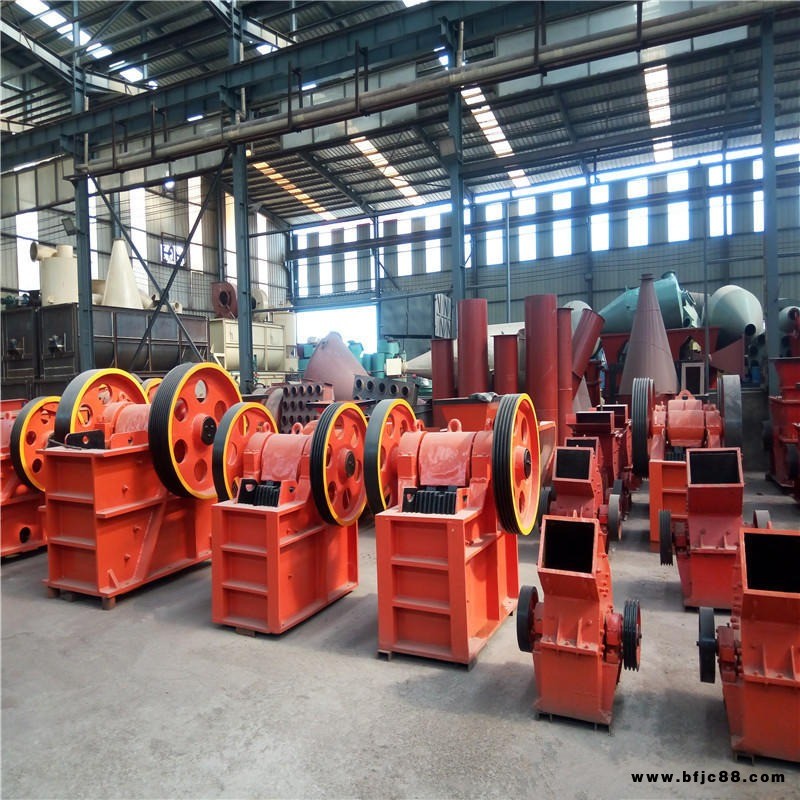

PE150x250顎式破碎機 碎石設備云開建筑垃圾粉碎機大理石花崗巖破碎機細碎鄂式破碎機 新型鄂式破碎機 鄂式破碎機 破石機 碎石機 破碎機 破碎設備 鄂式鵝卵石破碎機 顎式石料破碎機 花崗巖細鄂破機
鄂式破碎機簡介:
顎式破碎機在礦山、建材、基建等部門主要用作粗碎機和中碎機。按照進料口寬度大小來分為大、中、小型三種,進料口寬度大于600MM的為大型機器,進料口寬度在300-600mm的為中型機,進料口寬度小于300MM的為小型機。顎式破碎機結構簡單,制造容易,工作可靠。
顎式破碎機的工作部分是兩塊顎板,一是固定顎板(定顎),垂直(或上端略外傾)固定在機體前壁上,另一是活動顎板(動顎),位置傾斜,與固定顎板形成上大下小的破碎腔(工作腔)。活動顎板對著固定顎板做周期性的往復運動,時而分開,時而靠近。分開時,物料進入破碎腔,成品從下部卸出;靠近時,使裝在兩塊顎板之間的物料受到擠壓,彎折和劈裂作用而破碎。
顎式破碎機結構:
鄂式破碎機主要由:固定顎板、活動鄂板、機架、上下護板、調整座、動鄂拉桿等組成。很好的了解鄂式破碎機的內部結構能對鄂式破碎機使用過程中和出現問題時能起到很好的幫助作用。
顎式破碎機分類:
顎式破碎機按照活動顎板的擺動方式不同,可以分為簡單擺動式顎式破碎機(簡擺顎式破碎機)。復雜擺動式顎式破碎機(復擺顎式破碎機)和綜合擺動式顎式破碎機三種。
就顎式破碎機而言,盡管結構類型有所不同,但是它們的工作原理基本上是相似的,只是動顎的運動軌跡有所差別罷了。概而言之,當可動顎板圍繞懸掛軸對固定顎板作周期性的往復運動,時而靠近時而離開,就在可動顎板靠近固定顎板時,處在兩顎板之間的礦石,受到壓碎、劈裂和彎曲折斷的聯合作用而破碎;當可動顎板離開固定顎板時,已破碎的礦石在重力作用下,經破碎機的排礦口排出。
鄂式破碎機原理:
該系列顎式破碎機(顎破)工作方式為曲動擠壓型,其工作原理是電動機驅動皮帶和皮帶輪,通過偏心軸使動顎上下運動,當動顎上升時肘板與動顎間夾角變大,從而推動動顎板向固定顎板接近,與其同時物料被壓碎或劈碎,達到破碎的目的;當動顎下行時,肘板與動顎夾角變小,動顎板在拉桿,彈簧的作用下,離開固定顎板,此時已破碎物料從破碎腔下口排出。隨著電動機連續轉動而破碎機動顎作周期運動壓碎和排泄物料,實現批量生產。
顎式破碎機工作時,活動顎板對固定顎板作周期性的往復運動,時而靠近,時而離開。當靠近時,物料在兩顎板間受到擠壓、劈裂、沖擊而被破碎;當離開時,已被破碎的物料靠重力作用而從排料口排出。
顎式破碎機特點:
1.噪音低,粉塵少。
2.其破碎比大,產品粒度均勻。
3.結構簡單,工作可靠,運營費用低。
4.潤滑系統安全可靠,部件更換方便,設備維護保養簡單。
5.破碎腔深而且無死區,提高了進料能力與產量。
6.排料口調整范圍大,可滿足不同用戶的要求。
鄂式破碎機用途:
鄂式破碎機廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化學工業等眾多部門,破碎抗壓強度不超過320兆帕的各種物料。鄂式破碎機配件主要有靜鄂板和動鄂板,通過調整鄂板之間的間隙可以使出料粒度大小不同。
鄂式破碎機技術參數:
型號規格 | 進料尺寸(mm) | 進料粒度(mm) | 出料粒度(mm) | 產量(t/h) | 功率 | 重量 | 外形尺寸 |
PE150*250 | 150*250 | 100 | 10-30 | 1-3 | 5.5 | 0.8 | 720*660*850 |
PE200*300 | 200*300 | 150 | 10-30 | 3-5 | 7.5 | 1.2 | 910*750*990 |
PE250*400 | 250*400 | 200 | 20-50 | 5-20 | 15 | 2.9 | 1430*1310*1340 |
PE400*600 | 400*600 | 350 | 40-100 | 15-60 | 30-37 | 6.8 | 1700*1732*1652 |
PE500*750 | 500*750 | 425 | 50-100 | 40-100 | 45-55 | 11.8 | 1890*1916*1870 |
PE600*900 | 600*900 | 500 | 65-160 | 60-140 | 55-75 | 17.6 | 2676*3500*2430 |
PE750*1060 | 750*1060 | 630 | 80-150 | 90-230 | 90-110 | 30 | 2450*2472*2840 |
PE900*1200 | 900*1200 | 750 | 95-165 | 150-350 | 110-132 | 50 | 3335*3182*3025 |
PE1200*1500 | 1200*1500 | 1020 | 150-300 | 400-800 | 220-250 | 100.9 | 4200*3732*3843 |
PEX150*750 | 150*750 | 125 | 12-45 | 5-16 | 15 | 3.5 | 1380*1658*665 |
PEX250*750 | 250*750 | 210 | 25-60 | 10-40 | 22-30 | 5.8 | 1545*1667*970 |
PEX250*1000 | 250*1000 | 210 | 25-60 | 15-50 | 30-37 | 7.1 | 1530*1992*975 |
PEX250*1200 | 250*1200 | 210 | 25-60 | 20-60 | 37-45 | 8.2 | 1900*2192*1430 |
PEX300*1300 | 300*1300 | 250 | 20-90 | 16-105 | 55 | 12.6 | 2050*2320*1724 |
