聚氨酯組分和原料含水分，顏料和填料表面吸附單分子層的水，另外，顏料在貯存過程會吸附水。通常，用于聚氨酯反應的溶劉、多元醇和其他組分需要干燥。

　　如果在溶劑型雙組分聚氨酯中的溶劑沒有除水， 引起固化時發泡。含水分的多元醇和顏料終導致在固化膜中形成 氣泡，不僅造成大小泡泡、針孔，還可能降低涂層光澤。

　　在施工環境中的潮氣可進人正在施工的聚氨酯中，這個問題在噴涂聚氨酯彈性體時相當突出。通常基材本身可能是潮濕的，這將引起另外的問題。例如聚氨酯維護涂料一般就在潮濕的表面涂布，環境潮濕和涂料羥基組分水分清除不干凈，會導致產生氣體，在涂層中形成泡孔。

　　所以，在聚氨酯原料中需要除去水分。物理方法脫水是常用的工藝，一般將低聚物多元醇在100～120℃較高真空度下減壓脫水1～2h，可脫除大部分水分，達到使用要求。溶劑可加分子篩干燥、蒸餾，以除去水分。填料在使用前需烘干。

　　在某些情況下沒有條件采用上述方法進行脫水，則可通過添加除水劑來除去水分。物理除水劑有分子篩(molecular sieve)，是將分子篩微細粉末分散在增塑劑中得到。

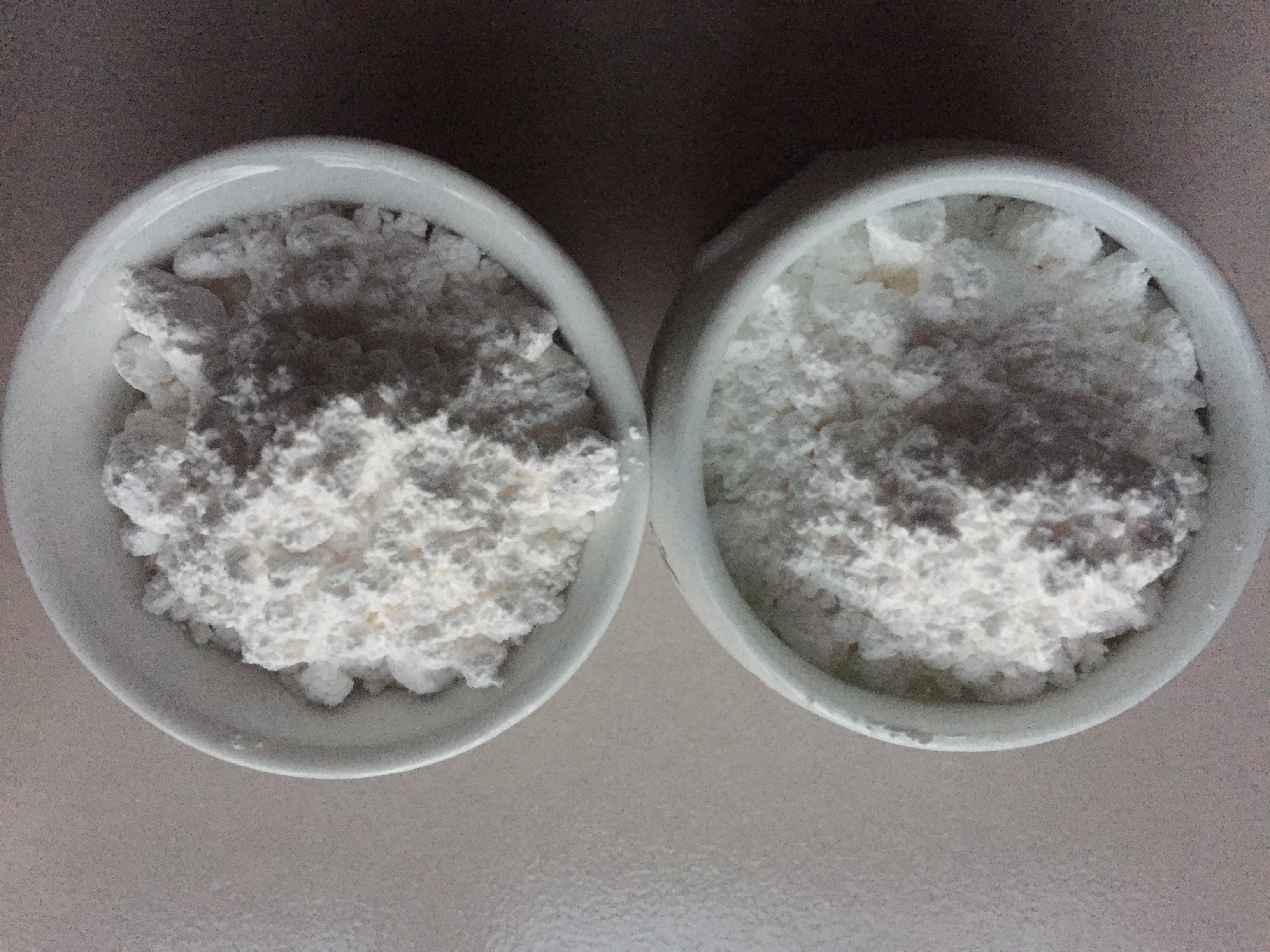

　　分子篩是將結晶化的合成沸石(synthe小seoI人，一種特殊的硅酸鋁鈉／鉀鹽)結構中的水去除，即“活化”，所獲得的具有特定孔徑的微孔粉末固體。分子篩可選擇件吸附小分子混合物，包括水分子，因此某些分子篩是物理除水劑(即干燥劑)。分子篩粉末粒徑有0.7mm、1.0mm、1.3mm、1.6mm、2.0mm等規格。可用于單組分及雙組分聚氨酯體系的除水(吸水、干燥)有粉末和糊狀產品形式，如表13—1所示。

　　項目數據

型號SA1720SA1720NK30NK30NK10NK10G5

產品形式粉糊粉糊粉糊粉

孔徑，?約3333444

吸水能力（RH10%）23．5

灼燒損失(955℃),%1．2501502．5503

相對密度0．71．220．71．220．61．210．45

　　在雙組分聚氯酯體系，分子篩可加入到多元醇／顏填料混合物中，但要考慮分子篩對適用期的影響。CR-300A是專為聚氨酯體系開發的吸水劑，改善了雙組分聚氛配體系的適用期，根據體系中水分的不同，加入2％～5％就足夠除去殘留水分。
