防水閘門產品用途：

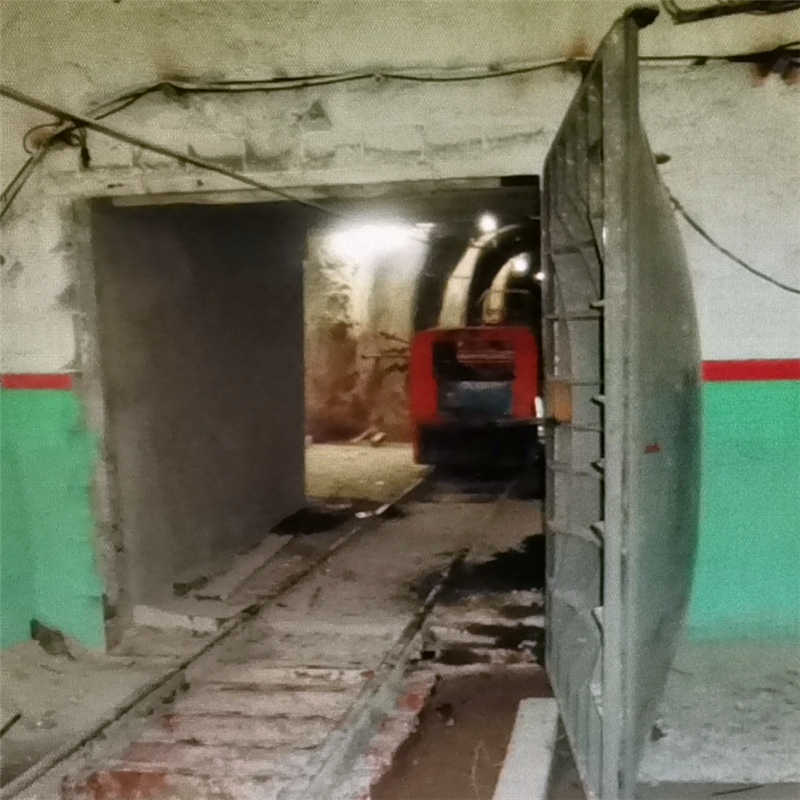

用于水文地質條件復雜或有突水淹井危險的礦井中，在井底車場周圍及其它需要防水的巷道中，以防水的突然浸入。

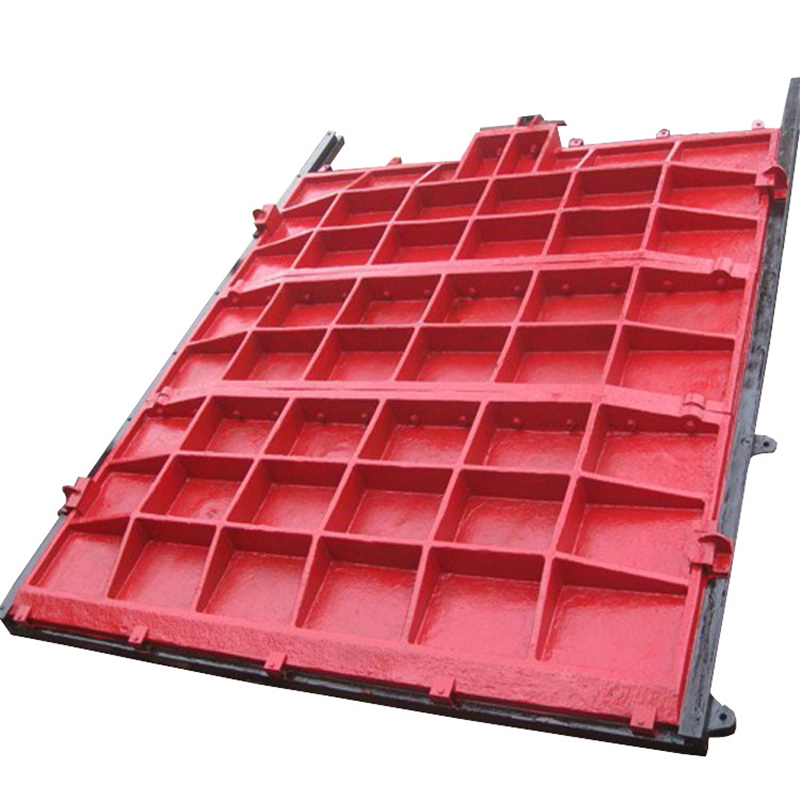

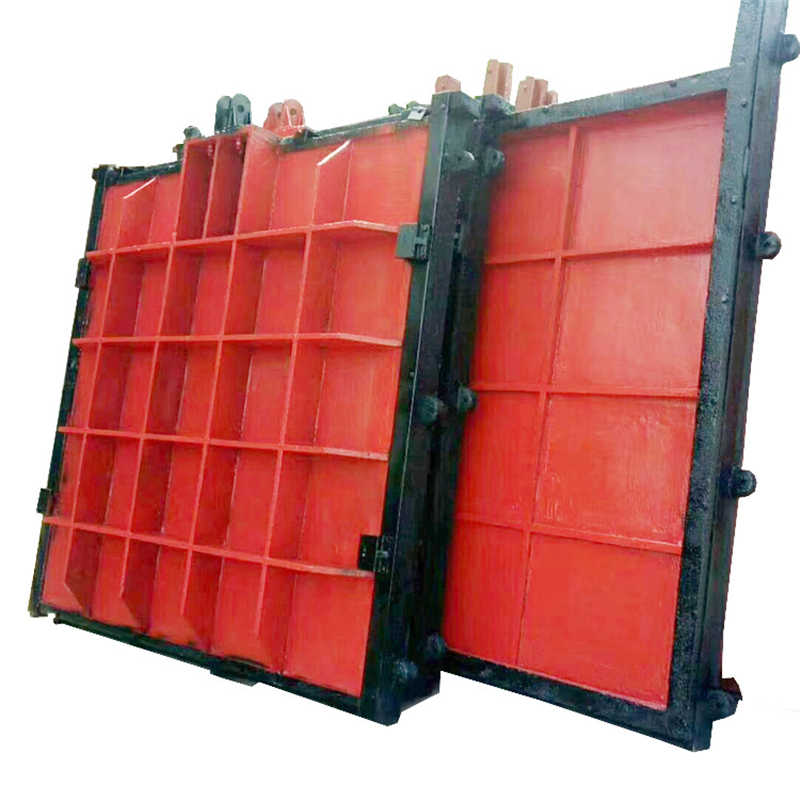

防水閘門產品結構：

1.門扇為加肋薄殼構件，殼板成型采用整板加熱模壓工藝。

2.門框為工字形組合框架構件。

3.拉緊方式采用楔形滑塊楔緊。

4.門樞采用滾動軸承支撐。

5.密閉方式采用方截面橡膠條密封。

防水閘門產品參數：

薄殼防水閘門按硐口尺寸分為

1700×2320和2000×2320兩大類；按開啟方向分為左、右開啟兩種形式；按承壓不同分為七個壓力等級。即兩種開啟方向各有14種型號、規(guī)格，見下表：

壓力等級名義承壓(MPa) 型號規(guī)格圖號

低壓1.6

ML1.6/1.7×2.32 B87-371.11(12)

ML1.6/2.0×2.32 B87-371.13(14)

中壓2.5

ML2.5/1.7×2.32 B87-371.21(22)

ML2.5/2.0×2.32 B87-371.23(24) 3.2

ML3.2/1.7×2.32 B87-371.31(32)

ML3.2/2.0×2.32 B87-371.33(34) 4.0

ML4.0/1.7×2.32 B87-371.41(42)

ML4.0/2.0×2.32 B87-371.43(44)

高壓5.0 ?

ML5.0/1.7×2.32 B87-371.51(52)

ML5.0/2.0×2.32 B87-371.53(54) 6.0

ML6.0/1.7×2.32 B87-371.61(62)

ML6.0/2.0×2.32 B87-371.63(64) 8.0

ML8.0/1.7×2.32 B87-371.71(72)

ML8.0/2.0×2.32 B87-371.73(74)

說明：圖號中 后1位數字1、3表示左開，2、4表示右開。

型號示例：ML 1.6/1.7×2.32硐口凈通過高度為2320mm硐口凈通過寬度為1700mm名義承壓1.6MPa加肋板的薄殼防水閘門
