??

防腐漆是目前廣泛停用于埋地鋼制管道外壁防腐涂裝的涂料品種。環氧煤瀝青防腐螺旋鋼管組份為環氧煤瀝青底漆和面漆，都是以環氧樹脂和 為主要成膜物，添加各種防銹顏料、絕緣性填料、增韌劑、流平劑、稀釋劑、防沉劑等制成本漆為無溶劑的雙組份環氧樹脂防腐漆，常溫自干，具有抗微生物，電絕緣性能好，耐土壤、污水、潮濕、濕熱、冷熱交替等環境下的腐蝕。 ?環氧煤瀝青漆是由環氧樹脂、 、防銹顏料、體質顏料、助劑組成，組份二為固化劑。本品不含或含有微量溶劑。 主要用于埋地、接觸地面的鋼鐵管道外壁、鋼構件及水泥構件防腐，作為防腐、重防腐涂料。 主要用于埋地或水下鋼質輸油、輸氣、供水、供熱管道的外壁防腐，也適用于各類鋼結構、碼頭、船舶、水閘、煤氣儲罐、煉油化工廠設備防腐及混凝土管、污水池、樓頂防水層、衛生間、地下室等混凝土結構的防水?

? ? ?

??? ?

?

防腐漆施工方法；

（一）鋼管表面處理鋼管在涂敷前，必須進行表面處理,除去油污、泥土等雜物。除銹標準應達到涂裝前鋼材表面處理中表2中Sa2.5等級，并使表面達到無焊瘤、無棱角、光滑無毛刺

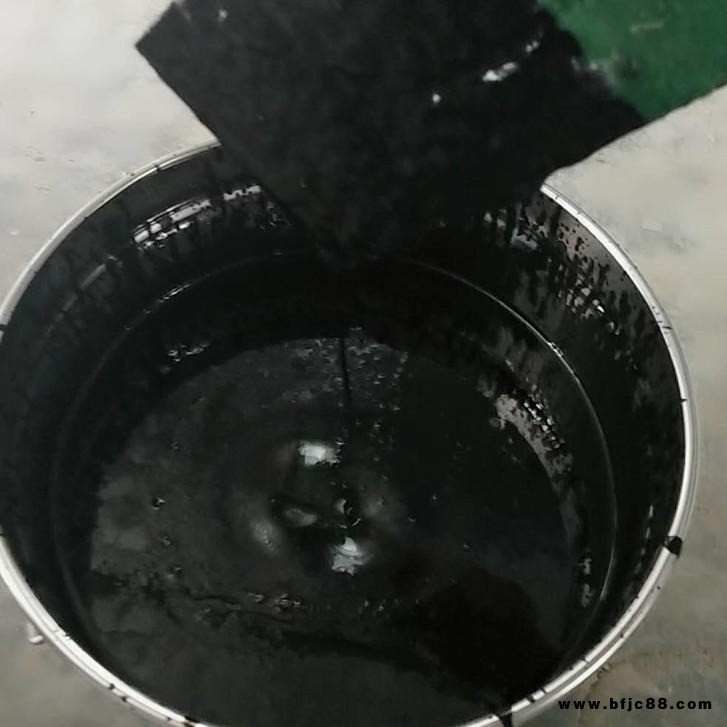

（二）涂料配制環氧煤瀝青涂料的配制,應按下列要求進行。1.使用桶漆準備工作整桶漆在使用前,必須充分攪拌,使整桶漆混合均勻。底漆和面漆必需按廠家規定的比例配制，配制時應先將底漆或面漆倒入容器，然后再緩慢加入固化劑，邊加入邊攪拌均勻。2.施工注意事項剛開桶的底漆或面漆不得加入稀釋劑，在施工過程中,當粘度過大不宜涂刷時,加入稀釋劑重量不得超過5。配好的涂料需熟化30分鐘后方可使用，常溫下涂料的使用周期一般為46小時。
（三）涂刷底漆鋼管經表面處理合格后應盡快涂底漆,間隔時間不得超過八小時,大氣環境惡劣(如濕度過高,空氣含鹽霧）時，還應進一步縮短間隔時間。要求涂刷均勻,不得漏涂,每個管子兩端各留裸管l50mm左右，以便焊接。
(四)刮膩子焊縫高于管壁2mm，用面漆和滑石粉調成稠度適宜的膩子，在底漆表干后抹在焊縫兩側，并刮平成為過渡曲面，避免纏玻璃布時出現空鼓。(五)涂面漆和纏玻璃布：底漆表干或打膩子后,即可涂面漆。涂刷要均勻,不得漏涂。在室溫下,涂底漆與涂 道面漆的間隔時間不應超過24小時。

?

??
