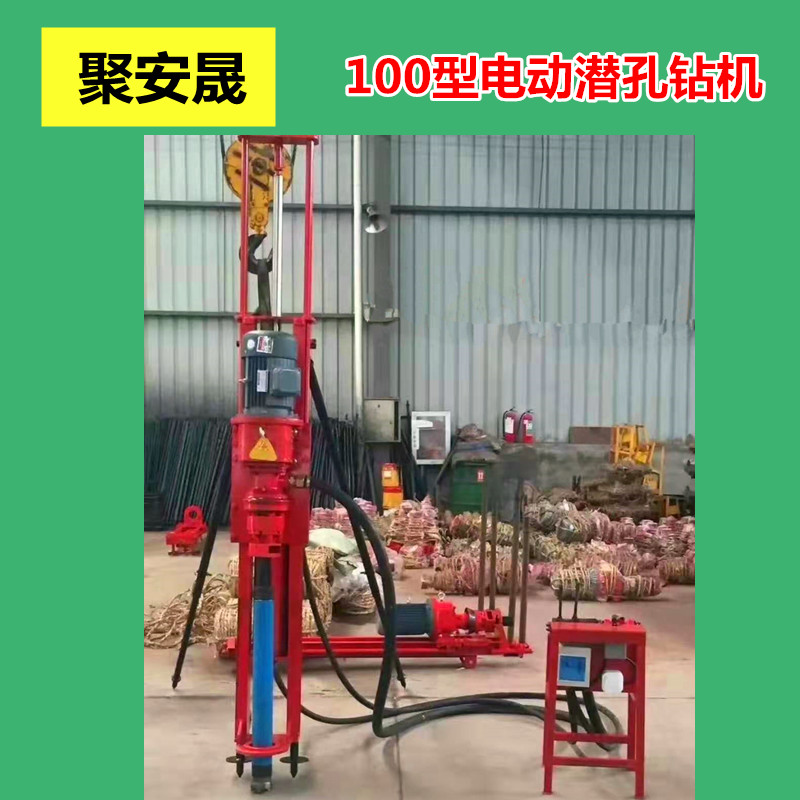

潛孔鉆機

潛孔鉆機適用范圍：

    潛孔鉆機系列、適用于大中小型礦山及筑路、水利、石方工程及邊坡處理中的大直徑孔鑿巖作業，也是露天礦山前期鑿巖設備。適用于其它露天潛孔鉆車無法正常作業的凹凸崎嶇地勢。

潛孔鉆機特點：

該機結構緊湊、操作方便、鑿速快、整機可拆性好、搬運極為方便。

潛孔鉆機的結構：

    潛孔鉆機是沖擊回轉式鉆機，其內部結構與一般鑿巖機不同，其配氣和活塞往復機構是獨立的，即沖擊器。其前端直接聯接鉆頭，后端聯接鉆桿。鑿巖時沖擊器潛人孔內，通過配氣裝置（閥），使沖擊器內的活塞（錘體）往復運動打擊釬尾，使得鉆頭對孔底巖石產生沖擊。沖擊器在孔內的回轉，則是由單獨的回轉機構，即由孔外的電動機或風動旋轉裝置，通過接在沖擊器后端的鉆桿、鑿巖時產生的巖粉，由風水混合氣體沖洗排出孔外，混合氣體是由排粉機構經鉆桿中心注入沖擊器的，再經沖擊器缸體上的氣槽進入孔底。

主要技術參數：

 機型                          70          90+10        120
 鉆孔直徑（mm）      Φ60~80    Φ80~130   Φ85~130
 使用巖層                   ≥20         ≥20        F=-16
 鉆孔深度（mm）        ≥15       ≥25        30-40
 鉆孔回轉速度（r/min）  110        0~84        90
 工作氣壓（Mpa）        0.5~0.7    0.5~0.7     0.5~1.0
 耗氣量（m3/min）       ≥3.5          ≥6         ≥6
 推進氣缸有效行程mm 1070          1200        1200
 提升力（N）                3600        9600        9600
 電動機功率（KW）         3             4              5.5

 電動機電壓（v）           380          380          380
 鉆桿長度（mm）           1025      1025         1025
 推薦配套動力               3.5/7       7/7          10/7

潛孔鉆機使用：

（一）鉆機的安裝和準備
　　1、準備好鑿巖洞室，其洞室規格可根據鑿孔的方法確定，一般開鑿水平孔時其洞室高度2.6-2.8米，鑿上向孔，下向孔或傾斜孔時其洞室寬度為2.5米，高度為2.8-3米。
　　2、將氣水管路、照明線路等引至工作面附近待用。
　　3、按孔為設計的要求，將支柱架設牢固。支柱的上下兩端要墊上木板，在將橫軸和卡環按照高度和方向裝在支柱上，利用手搖絞車將機器提起，按所需的角度固定在支柱上，然后調整鉆機的孔向。

(二)作業前的檢查
　　1、開始工作時，應仔細檢查氣水管路是否連接牢固，有沒有漏氣漏水的現象。
　　2、檢查注油器內是否已經裝滿機油。
　　3、檢查各部分的 螺釘、螺帽、接頭等處是否已經擰緊，立柱是否確實頂得很牢固。

(三)鑿孔作業程序
　　開孔時，先起動電動機，待轉運正常后扳動操縱器的推進手把。使其得到適當的推進力，然后再扳動控制沖擊器的手把到工作位置。鑿巖工作以后，可以打開水閥，使氣水混合物保持在有適當的比例。進行正常的鑿巖工作。當推進工作使缷桿器移動到與托釬器相碰時，為鉆完一根鉆桿。要停止電動機運轉和停止給沖擊器送氣、送水、把叉子插到托釬器的鉆桿槽中，使電機反轉滑板后退，使接頭與鉆桿脫開，再接根鉆桿，按此下你循環連續工作。
