| 加工定制 : | 是 | 種類 : | 切斷機 |
| 適用對象 : | 管類 | 品牌 : | 泰星 |
| 型號 : | TX-LMJ | 材料厚度范圍 : | 12 |
| 切斷公差± : | 1 | 生產能力 : | 6 |
| 切片厚度 : | 30 | 切斷速度 : | 20 |
| 電機功率 : | 15 | 外形尺寸 : | 2260*13000*3540 |
| 重量 : | 8000 |
產品介紹：

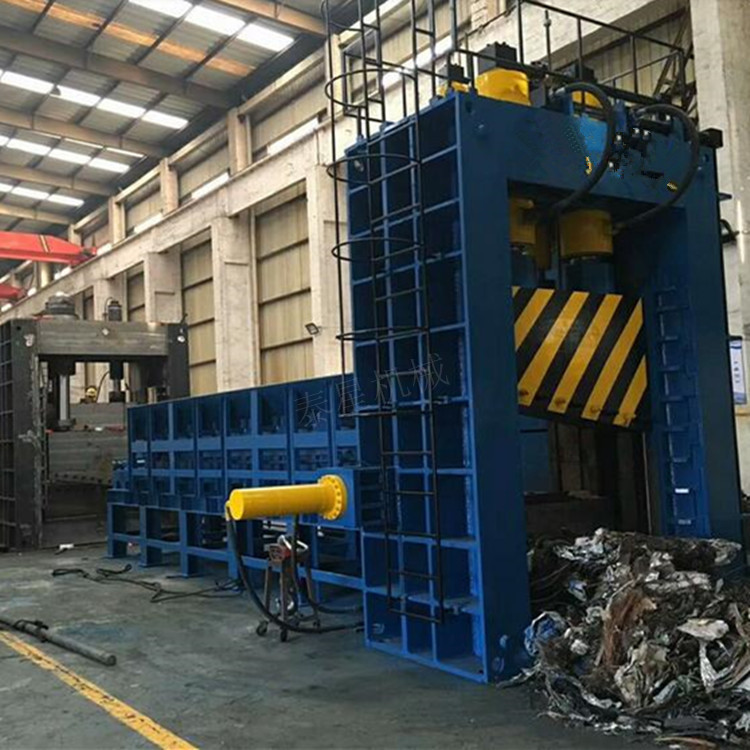

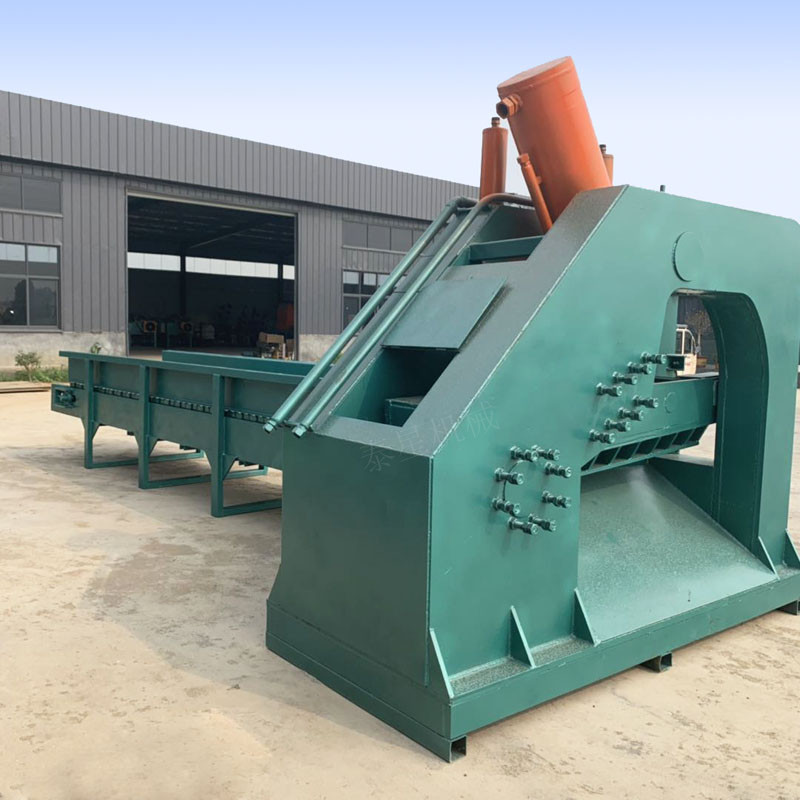

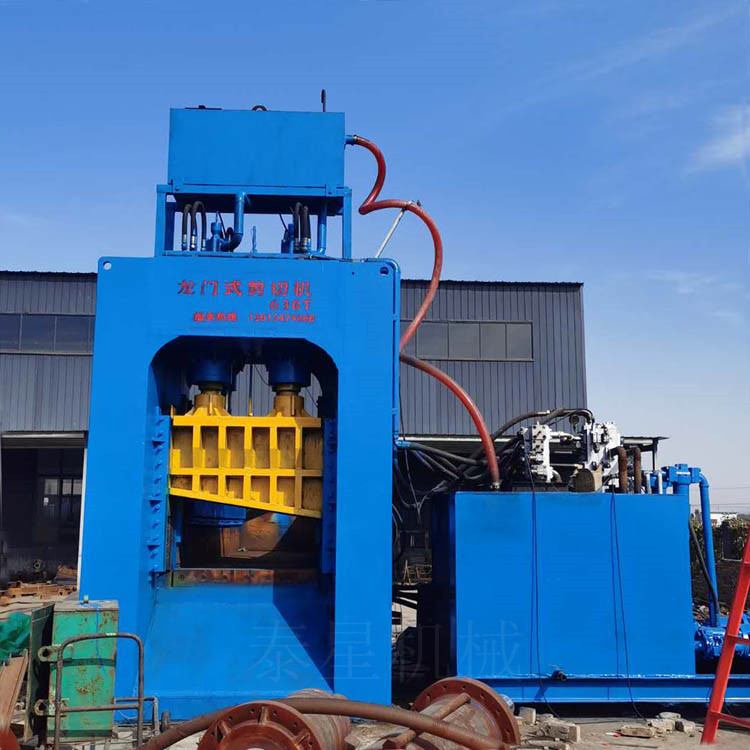

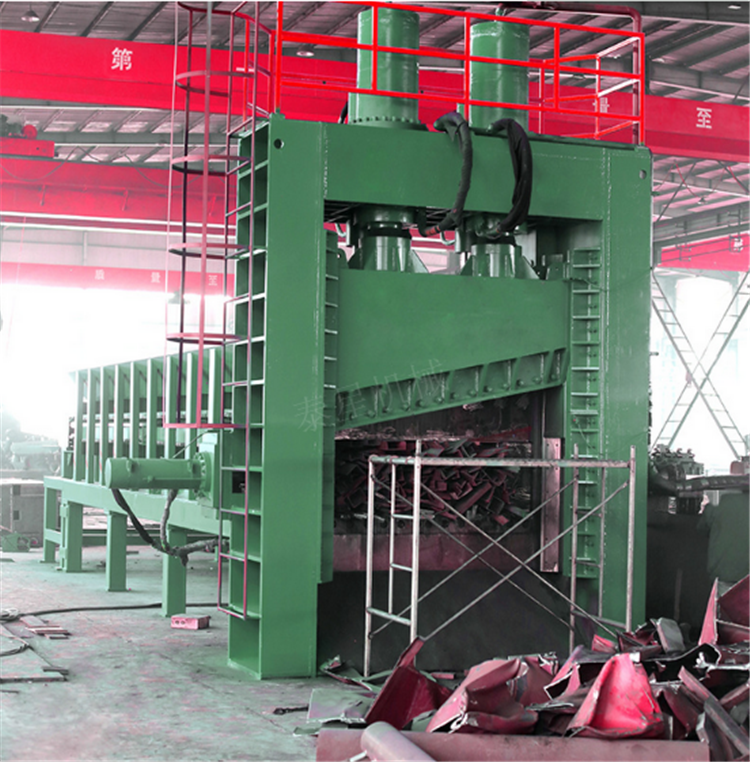

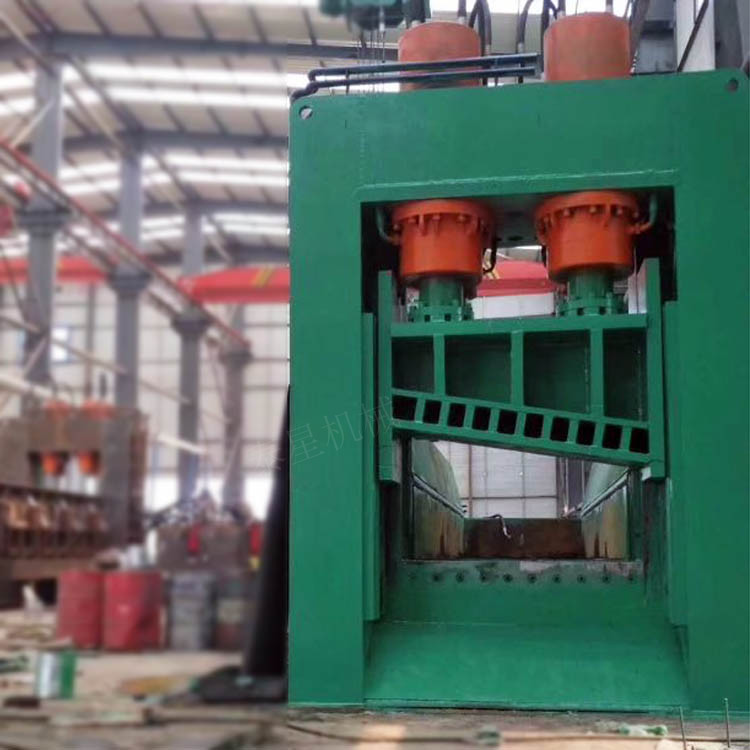

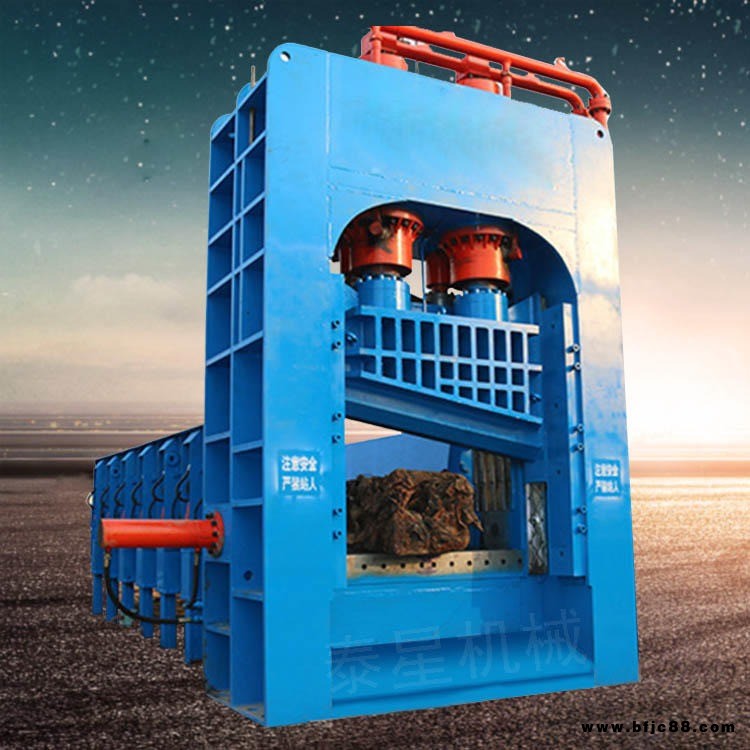

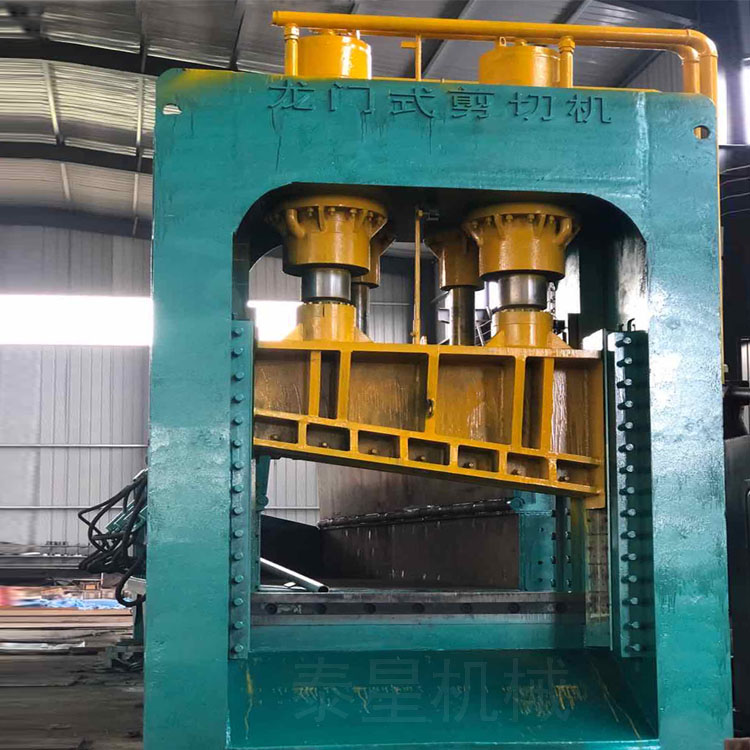

龍門液壓剪切機整機結構緊湊、機身均為鋼板焊接成箱形結構，機械性能穩定。剪切缸采用球鉸連接，提高了油缸的穩定性和壽命，增加了前板導向裝置，改善了整機的受力狀況。采用電液控制，操作簡單，可實現點動和連動自動循環，是金屬回收行業和鑄造車間爐料加工的理想設備之一。
結構原理：

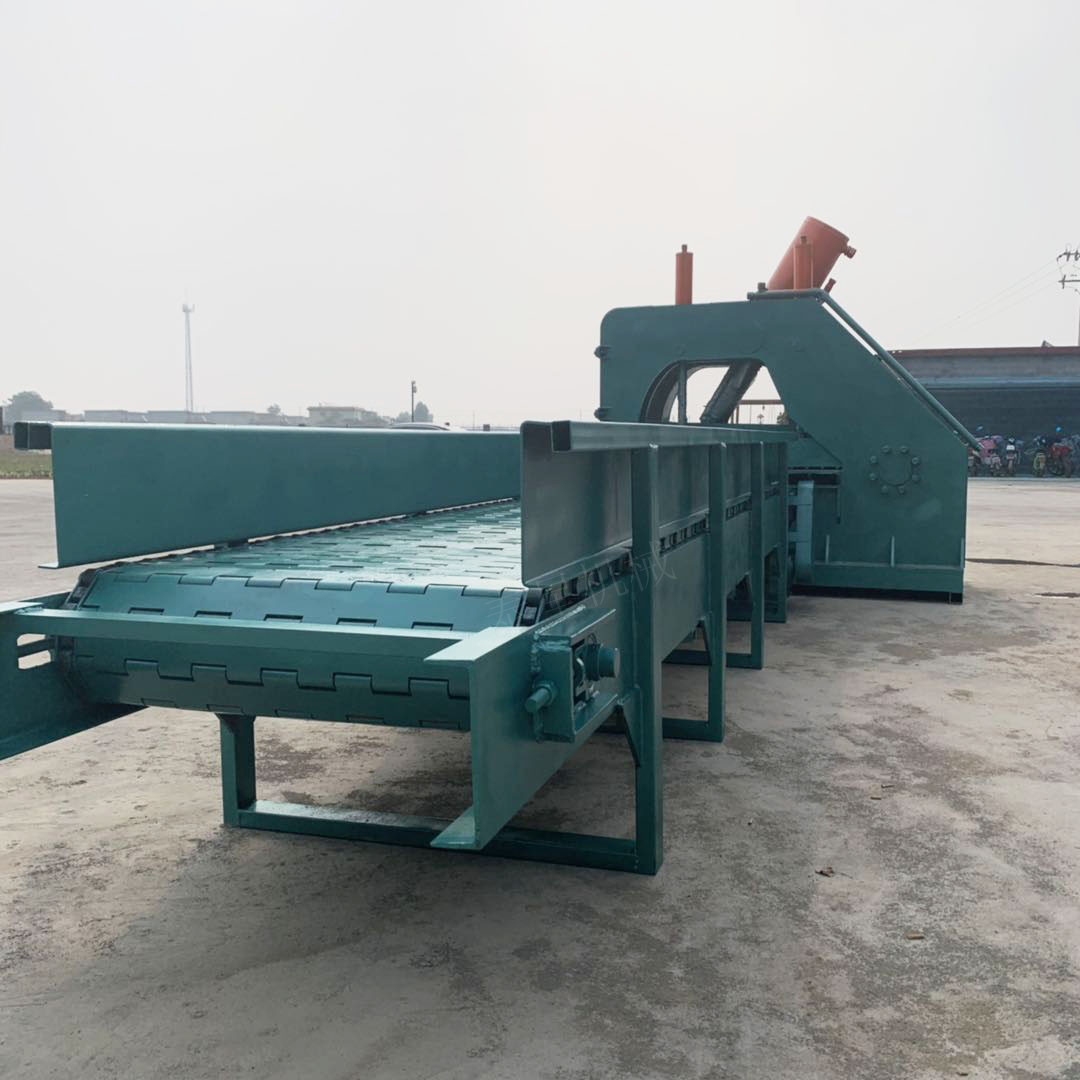

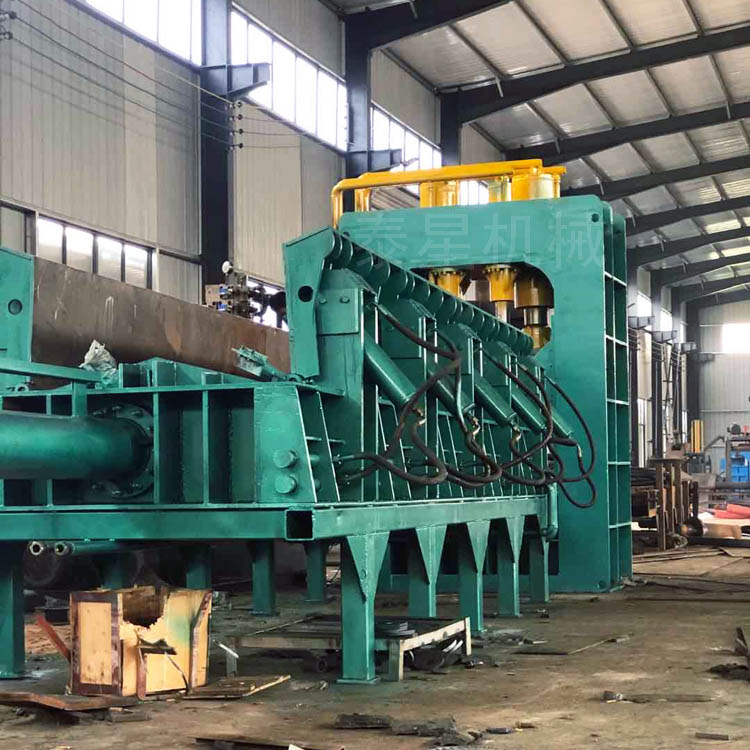

廢鋼剪切機在原理上通過自動上料料箱，即料抓取至上料料箱后，廢料由輸送帶自動送至刀口剪切處，送料速度可由調速電機調速。料箱兩側裝有側擠壓油缸，大型廢料如報廢汽車，無法通過龍門剪剪切刀口的，可通過側擠壓油缸將廢料擠壓縮小，再通過輸送臺送至剪切刀口處切斷。
適用范圍：
主要適用于鋼板、銅板、鎳板等金屬板材的開料。剪切力100噸至250噸。主要被剪切材料尺寸（12~20mm）*250mm。剪切次數每分鐘8~12次。該系列需簡單基礎設施。龍門剪采用液壓驅動，與機械傳動式剪切機相比具有體積小、重量輕、運動慣性小、噪音低、運動平穩、操作靈活、剪切斷面大等特點。液電一體化控制、可實行單次、連續動作轉換、使用簡單方便、可在任意工作位置停止、運行、易于實現過載保護。適用范圍廣泛，既可作金屬回收加工單位的加工設備，又可作為工廠鑄造車間的爐料加工和機械建筑行業的金屬剪斷加工設備。
設備特點：
1、 在液壓系統中加入高壓過濾器。即液壓油需經過高壓過濾器在進入管道、液壓控制閥。（高壓過濾器自帶報警器）
2、 獨立風冷：本機采用大風量風冷機將液壓油的油溫控制在正常使用范圍內。同時風冷機頁解決了水冷機占地面積達水源不方便的難題。
3、 PLC手-自動控制箱。可實現手動自動的裝換。帶遙控器操作，實現遙控啟動、停止、自動運行。
4、 帶壓蓋推料槽：可實現送料自動化、同時物料沿壓蓋備推進主剪切機床進行剪切。
5、 缸桿前端特殊萬向連接裝置。有效的保護缸桿不受損壞。
產品主要技術參數：
一， 動力系統（主電機兩臺）
電機功率45KW（四臺）。額定轉數1440rpm .電源規格：3PH,50/60HZ
二， 液壓系統（液壓油泵四臺）
型號250HYYCY自變量。公稱排量250ml/r。
額定壓力31.5MPA。
三， 控制系統：
插裝閥（主剪切、壓料油缸帶加速功能）。三菱PLC三菱遙控器。（可實現遙控器的開、停機，以及壓蓋和自動運行）
四， 冷卻系統：1，風扇冷卻。（單獨風冷可ＰＬＣ自動控制）
２，循環泵加水冷。（油箱外另加單獨的循環油系統接水冷）。（可選）
五， 加溫系統：ＰＬＣ自動溫控加熱。
六， 過濾：本機加裝雙磁性過濾器。（過濾器帶超壓報警）。可選高壓磁性過濾器。
七， 潤滑系統：自動潤滑。
八， 系統工作壓力參數：
１， 剪切缸工作壓力500Ｘ２（噸）。
２， 壓料缸工作壓力：100x2 （噸）。
３， 推料缸工作壓力：６０ （噸）。
４， 門蓋缸工作壓力：２５Ｘ８（噸）
九， 系統工作壓力２５ＭＰＡ，高壓力３１.５ＭＰＡ。
