| 品牌 : | 安科瑞 | 型號 : | BD-AI |
| 加工定制 : | 否 | 測量范圍 : | AC0~120V/0~500V |
| 尺寸 : | 導軌安裝或螺釘固定 | 電池種類 : | 無 |
| 測量精度 : | 0.5級 | 電源電壓 : | AC85~265V |
| 用途 : | 將電參數變送成直流模擬數字信號 |
產品簡介：
功能：
BD系列電力變送器是一種將電網中的電流、電壓、頻率、功率、功率因數等電參量，經隔離變送成線性的直流模擬信號或數字信號的裝置。
?
應用范圍：
電力系統
?
訂貨范例：
具體型號：BD-AI
技術要求：輸入AC 0-5A；輸出DC 4-20mA；準確級0.5。
通訊協議：無
輔助電源：AC/DC220V
技術參數：
產品選型：
名稱 | 儀表型號 | 功能 | 可選配功能 |
電流變送器 | BD-AI | 測量單相交流電流，隔離變送輸出4-20mA或0-5V DC信號 | RS485-MODBUS |
BD-3I3 | 測量三相交流電流，隔離變送輸出4-20mA或0-5V DC信號 | ||
BD-DI | 測量直流電流，隔離變送輸出4-20mA或0-5V DC信號 | / | |
電壓變送器 | BD- | 測量單相交流電壓，隔離變送輸出4-20mA或0-5V DC信號 | RS485-MODBUS |
BD-3V3 | 三相三線電壓變送器，測量三相交流電壓，隔離變送輸出4-20mA或0-5V DC信號 | ||
BD-4V3 | 三相四線電壓變送器，測量三相交流電壓，隔離變送輸出4-20mA或0-5V DC信號 | ||
BD-DV | 測量直流電壓，隔離變送輸出4-20mA或0-5V DC信號 | / | |
多電量 數字變送器 | BD-3E | 三相三線多電量變送器，測量三相電流、電壓、有功功率、無功功率、頻率、功率因數、有功電度、無功電度等數字量；1-4路模擬量可選，兩路電能脈沖輸出，RS485-MODBUS通訊 | 2-4路模擬量輸出 |
BD-4E | 三相四線多電量變送器，測量三相電流、電壓、有功功率、無功功率、頻率、功率因數、有功電度、無功電度等數字量；1-4路模擬量可選，兩路電能脈沖輸出，RS485-MODBUS通訊 | ||
BD-4EA | 三相四線多電量變送器，測量并顯示三相電流、電壓、有功功率、無功功率、頻率、功率因數、有功電度、無功電度等數字量；1-4路模擬量可選，兩路電能脈沖輸出，RS485-MODBUS通訊 | ||
功率因素變送器 | BD-PF | 測量單、三相系統的功率因數，隔離變換成直流信號輸出 | RS485-MODBUS |
頻率變送器 | BD-F | 測量工頻頻率，隔離變換成直流信號輸出 | |
有功功率變送器 | BD-3P | 三相三線，測量有功功率，隔離變送輸出模擬信號 | 2-4路模擬量輸出 ? RS485-MODBUS |
BD-4P | 三相四線，測量有功功率，隔離變送輸出模擬信號 | ||
無功功率變送器 | BD-3Q | 三相三線，測量無功功率，隔離變送輸出模擬信號 | |
BD-4Q | 三相四線，測量無功功率，隔離變送輸出模擬信號 | ||
P/Q組合變送器 | BD-3P/Q | 三相三線，測量有功功率、無功功率，隔離變送輸出模擬信號 | |
BD-3P/Q/I | 三相三線，測量電流、有功功率、無功功率，隔離變送輸出模擬信號 | ||
BD-4P/Q/I | 三相四線，測量電流、有功功率、無功功率，隔離變送輸出模擬信號 | ||
熱電阻變送器 | BD-TR | PT100輸入，隔離輸出4-20mA信號 | / |
外形尺寸：

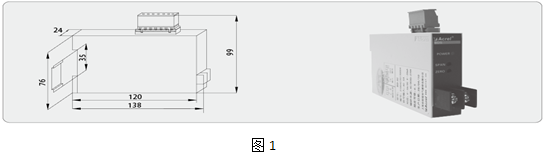

BD-AI、BD- 、BD-DI、BD-DV、BD-TR外形尺寸如圖1所示：

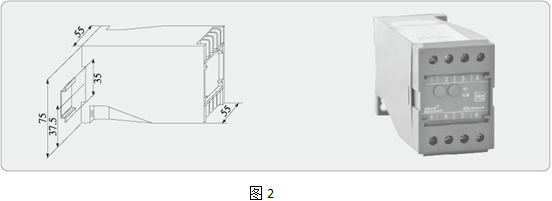

BD-PF、BD-F、BD-TRA外形尺寸如圖2所示：

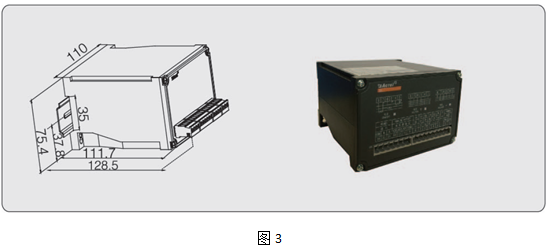

BD-3I3、BD-3V3、BD-4V3的外形尺寸如圖3所示：
BD-4EA、BD-3P、BD-3Q、BD-3P/Q/I、BD-4P、BD-4Q、BD-4P/Q/I、BD-3E、BD-4E外形尺寸如圖4所示：

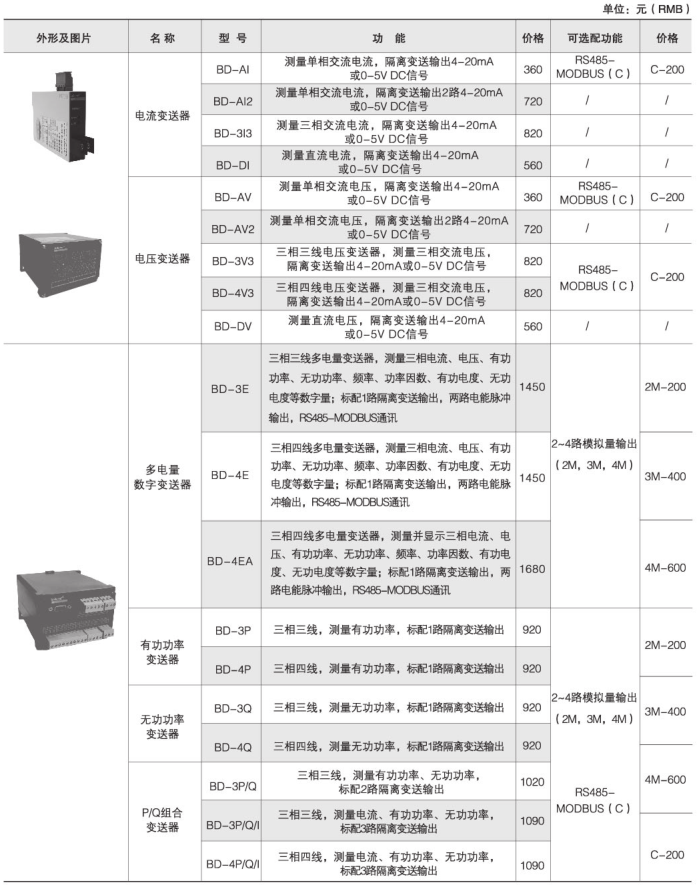

產品報價：
