DTY-1電工套管壓力試驗機

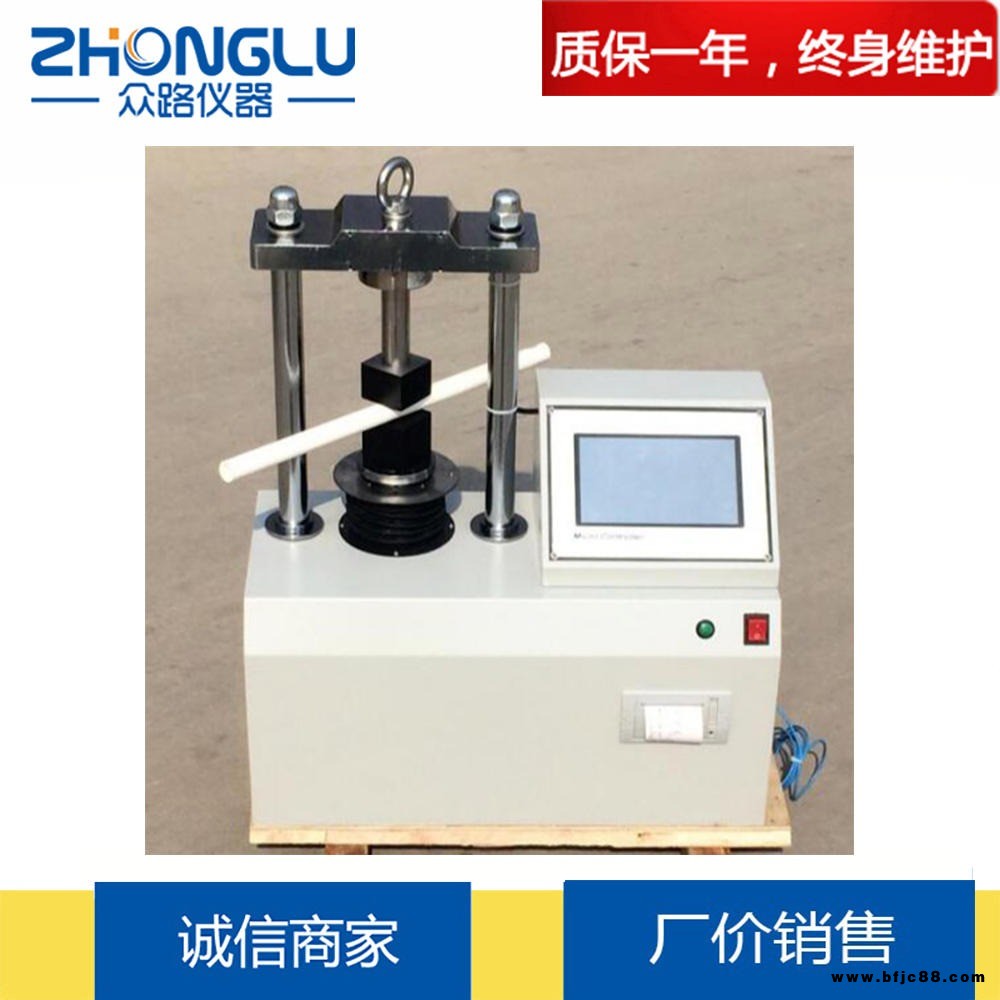

產品實物圖：

一、微電腦控制塑料管壓力試驗機主要技術指標

1、最大試驗力： ???????????5000N

2、測量精度范圍： ????????500～5000N

3、示值相對誤差： ????????≦±1%

4、應力速率范圍： ????????30N/s-100N/s

5、應力速率相對誤差： ??≦±2%

6、上下壓板間距離： ??????185mm

7、承壓板直徑： ????????????∮80 mm

8、絲桿 行程： ?????????50mm

9、絲桿直徑： ????????????????∮32 mm

10、 靜轉距： ???????????1.8N?m

11、夾具?50*50

12、外型尺寸：???????????????224mm×524mm×685mm

13、凈重：?????45㎏

二、微電腦控制塑料管壓力試驗機結構與原理

???1、結構：試驗機由步進電機、減速器、滾珠絲桿、主機架、傳感器及嵌入式平板電腦和控制主板組成。采用兩根立柱將上梁與臺面板連在一起，滾珠絲桿機構安放在臺面板上，構成試驗機的主機架。采用步進電機加減速機和滾珠絲桿連接，帶動滾珠絲桿上下運動，控制工作平穩且噪聲低。采用嵌入式平板電腦時，嵌入式平板電腦箱子安裝在立柱的右邊。

2、工作原理：

??????機械加載原理：嵌入式平板電腦發送控制命令到步進電機驅動器，驅動步進電機轉動，步進電機帶動減速器再帶動滾珠絲桿上下運動。

???????自動加載原理：在主機架的橫梁下配置了一只負荷傳感器，嵌入式平板電腦通過采樣電路獲取傳感器的輸出信號，變換成力值信息，根據該力值信息反饋給嵌入式平板電腦的控制程序，根據PID算法給出下一步的控制信號來驅動步進電機，從而完成自動加載功能。

三、?試驗機的安裝：

1、?試驗機應安裝在穩固的基礎上，環境應清潔干燥，無腐蝕性氣體，附近沒有強震源，如安放在桌子上，應保證桌子穩固。

2、?試驗機外殼應保證良好的接地，否則將影響傳感器的穩定性，從而影響到壓力機的力值精度。

3、?開壓力機的后板，查看內部的電器接頭有無松動，電線連接是否完好，如發現松動應及時解決。

?

四、符合標準：GJ/T3050-1998

?
