進祿 高溫玻璃鱗片涂料單價 中溫玻璃鱗片涂料 環氧乙烯基鱗片涂料

　　玻璃鱗片防腐材料抗滲透能力強，腐蝕性氣體難以滲透，耐化學介質性能強，有很好的韌性可以適應溫度的變化。產品可以和多種基材很好的粘結，對于修補局部來說很方便，表面硬度高，耐腐蝕性能、耐磨性能好。廠家建議大家長期使用產品，溫度適宜情況為：濕態140℃，干態170-190℃。

　　玻璃鱗片膠泥主要被運用于重防腐領域，可很大程度的提高涂料的防腐效果，同時玻璃鱗片膠泥這樣的防腐涂料自然就得到人們的認可。
玻璃鱗片防腐膠泥、玻璃鱗片防腐底漆、玻璃鱗片防腐面漆
　　該產品可用于脫硫設備，煙囪內壁，粘貼陶瓷片、陶瓷泡沫?；u，石化企業車間地面粘貼耐酸磚、水泥煙囪、鋼制煙囪、各類儲罐、污水池、大口徑循環水管，可以采用耐酸耐高溫玻璃磷片粘結劑，直接批嵌在水泥面或鋼板表面、粘結力強、涂層堅韌、防腐壽命長。
組成由改性環氧樹脂、乙烯基酯樹脂、玻璃鱗片、引發劑、促進劑、顏料及助劑等組成。
　　主要特性扁平狀鱗片在樹脂中重疊平行排列象塊塊瓦片，又如層層盔甲，形成致密的防滲透層漆膜，對水、酸、堿、部分溶劑及其它一些特殊化學介質具有優異的抗滲透性；
特點
優良的耐化學介質、高溫濕態腐蝕性氣體性能
極低的水蒸氣滲透率、硬化收縮率小，線膨脹系數低
耐高溫及強溫度沖擊，較低的磨耗性能
常溫硬化、成型施工簡單，修補容易
漆膜堅韌具有優良的附著力，有助于抑制涂層龜裂、剝落現象出現；
涂膜耐磨，硬度高，抗滲透性能好。
用途玻璃鱗片防腐涂料，廣泛用于二氧化硫、二氧化硝等有溢出的酸、硝、堿、鹽和各種化學腐蝕介質。耐海水性突出，可以耐沸水100°C，耐高溫250°C，耐低溫－50°C，耐熱溶機械油100°C~200°C，可循環使用。不脫落、不起泡，涂層保持堅韌，附著力強，穩定性好，無味、無溶劑、屬環保型產品。

玻璃鱗片施工工序
一、噴砂除銹
表面處理:

1：用于表面處理，詳細施工要求如下：預處理1需防腐蝕處理的表面上的瘤、渣、飛濺物均應打磨掉。

　　2 結構轉角、表面凹凸不平及縫表面應打磨平整或圓滑過渡。
3混凝土池子，表面需干燥，雜物等要清理干凈。放可使用。
4混凝土池子若表面不平，需用環氧膩子找平。厚度根據實際情況決定。
二、涂刷底漆
取預配好的適量底漆，加入適當促進劑攪拌均勻后，在加入一定比例的固化劑攪拌3min以上，攪拌均勻后使用。用毛刷或輥刷涂1道，用量0.20-0.40kg/道每平米左右。在經處理后的待襯表面涂刷 道底漆。

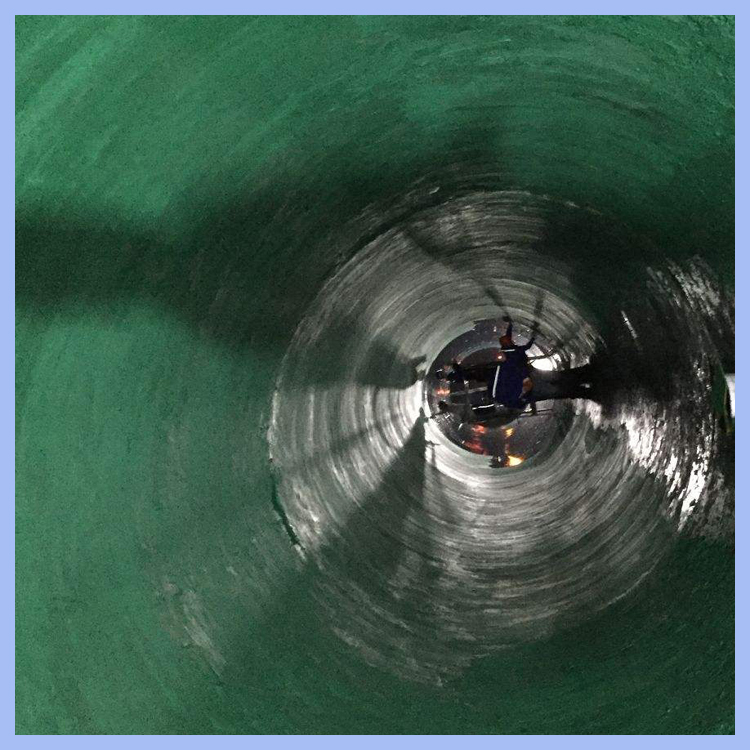

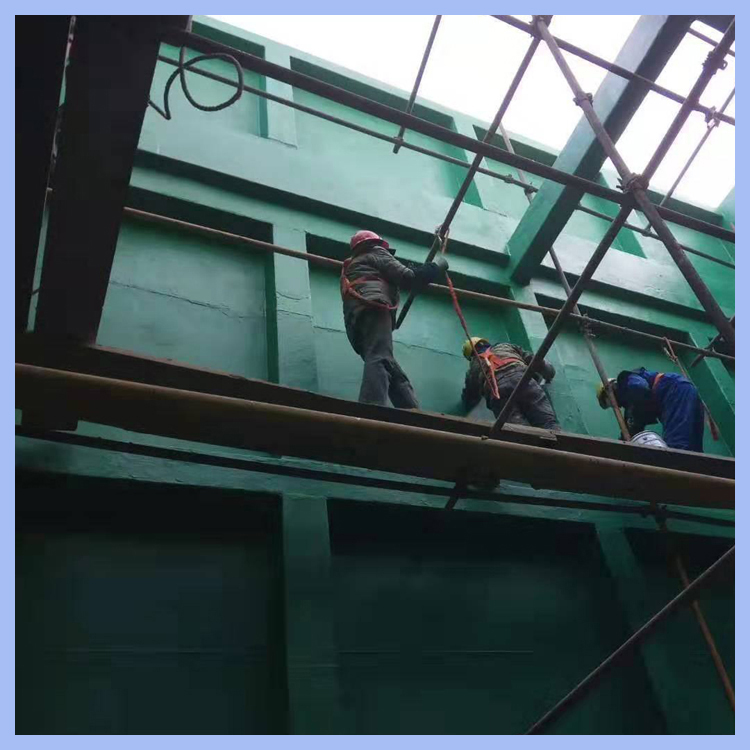

三、刮抹膠泥--鱗片膠泥中涂
1、取適量鱗片膠泥預混料，加入適當促進劑攪拌均勻后，再加入適當比例的固化劑，攪拌均勻。一次攪拌的鱗片膠泥料應控制在30 min內用完，且初凝時間應控制在40min左右。
2、用抹刀單向均勻地將施工料涂抹在涂好底漆的基礎上，每道施工厚度（初凝后）為1.0±0.2mm，用量為1.6kg/道.平米左右，每道涂抹的間隔時間為2h。
3、通常情況下，施工2道即可，
4、每道鱗片膠泥涂抹后，在初凝前可用沾有苯乙希溶劑 (其他揮發性的材料也可以，如丙酮、二甲苯等，但不能充當稀釋劑用，只能做為滾壓液使用） 的羊毛氈輥滾壓，直至肉眼觀察表層光滑均勻為止。表面不允許有流淌痕跡，一經產生應重新滾壓平整。如不滾壓也可以，就是平整度差點，沒有那么美觀。
5、在施工過程中，施工面應保持潔凈，如有凸起物或施工滴料應打磨平整。
6、2次涂抹的端部界面應避免對接，必須采取搭接方式。
用溶劑清洗并干燥后，應重新涂抹底漆和鱗片膠泥施工料。
四、涂刷面漆
1） 應在完成底漆涂刷、鱗片膠泥涂抹、鱗片膠泥層修補、局部玻璃纖維布（氈）增強的工序后，涂刷面漆。
2） 取預配好的適量面漆料，加入規定量固化劑，攪拌均勻后涂刷，面漆涂刷1-2道，涂刷方向應相互垂直，兩道面漆的涂刷時間間隔2h。
五、注意事項
1、固化劑10-15%根據氣溫可做調整，天氣越冷使用固化劑比例越大。
2、膠泥做完后，如果不是特定的要求，可以粘少許的苯乙希滾壓。
3、不管哪種材料配固化劑時，請少量的配比，現用現配，一般是1/3桶桶適宜。
4、加入固化劑在攪拌均勻，時間不要太長，而且在短時間內使用。
5、根據各地的天氣氣溫、濕度不同，加入的促進劑和固化劑的固化時間略有不同，請在操作時，做少量的實驗，以免掌握不好，浪費材料。
施工前請做出材料的配比小樣后再進行施工配料，以免配比有誤
