| 品牌 : | 邁順數控 | 型號 : | MSXG-32Z |
| 類型 : | 等離子切割機 | 電流 : | 交流 |
| 控制方式 : | 數控 | 驅動形式 : | 電動 |
| 用途 : | 金屬切割 | 頻段 : | 高頻 |
| 切割厚度 : | 100 | 作用對象 : | 金屬 |
| 作用原理 : | 逆變 | 等離子源 : | 國產/進口可選 |
| 頻率 : | 50/60 | 輸入電壓 : | 220/380 |
| 額定輸入電源容量 : | 2000 | 輸出電流調節范圍 : | 10-125 |
| 空載電壓 : | 220 | 額定負載持續率 : | 100 |
| 功率 : | 2000 | 功率因素 : | 0.75 |
| 效率 : | 90 | 絕緣等級 : | F |
| 外殼防護等級 : | IP21S | 安裝占地 : | 2000*7000 |
| 外形尺寸 : | 2000*7000 | 工具凈重 : | 2000 |

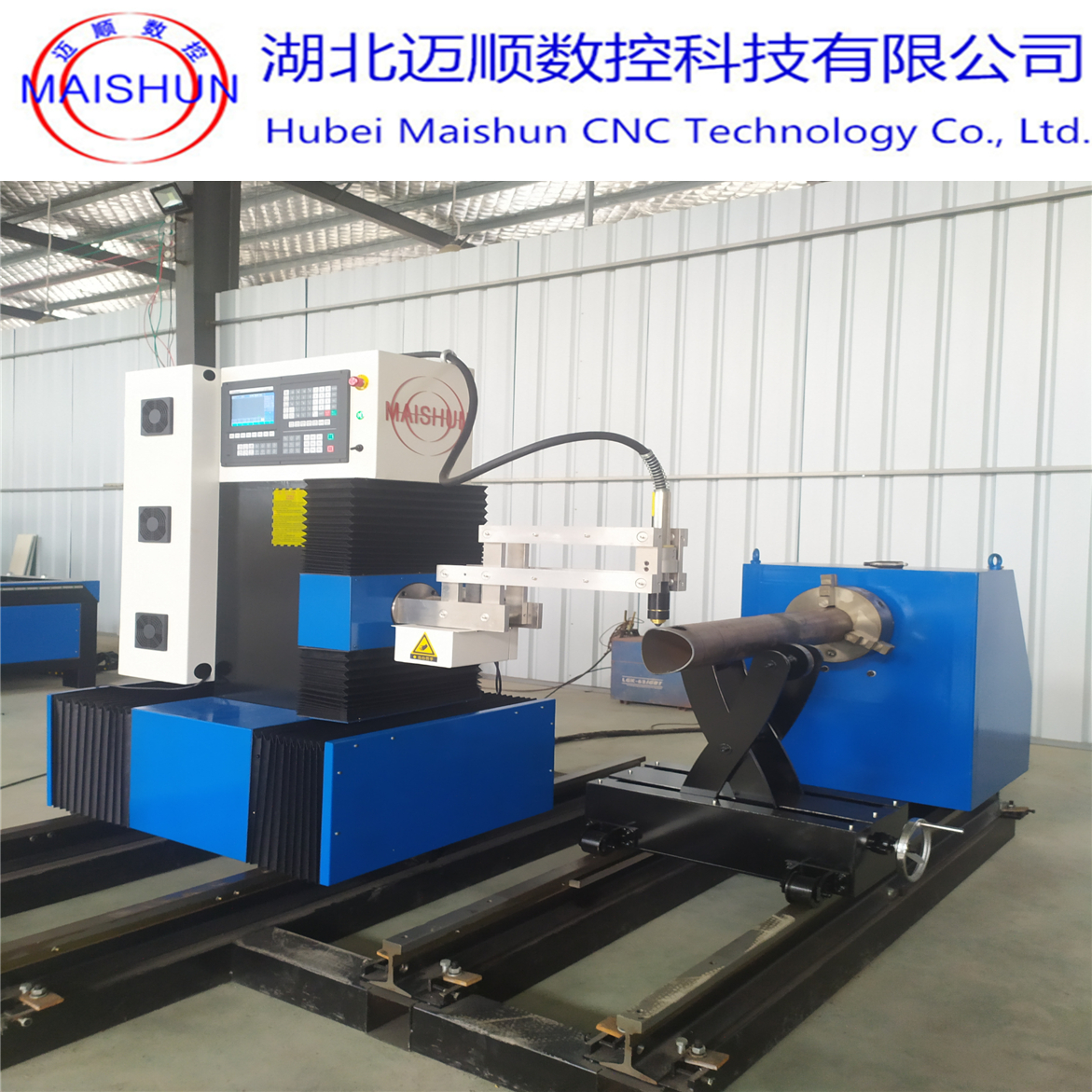

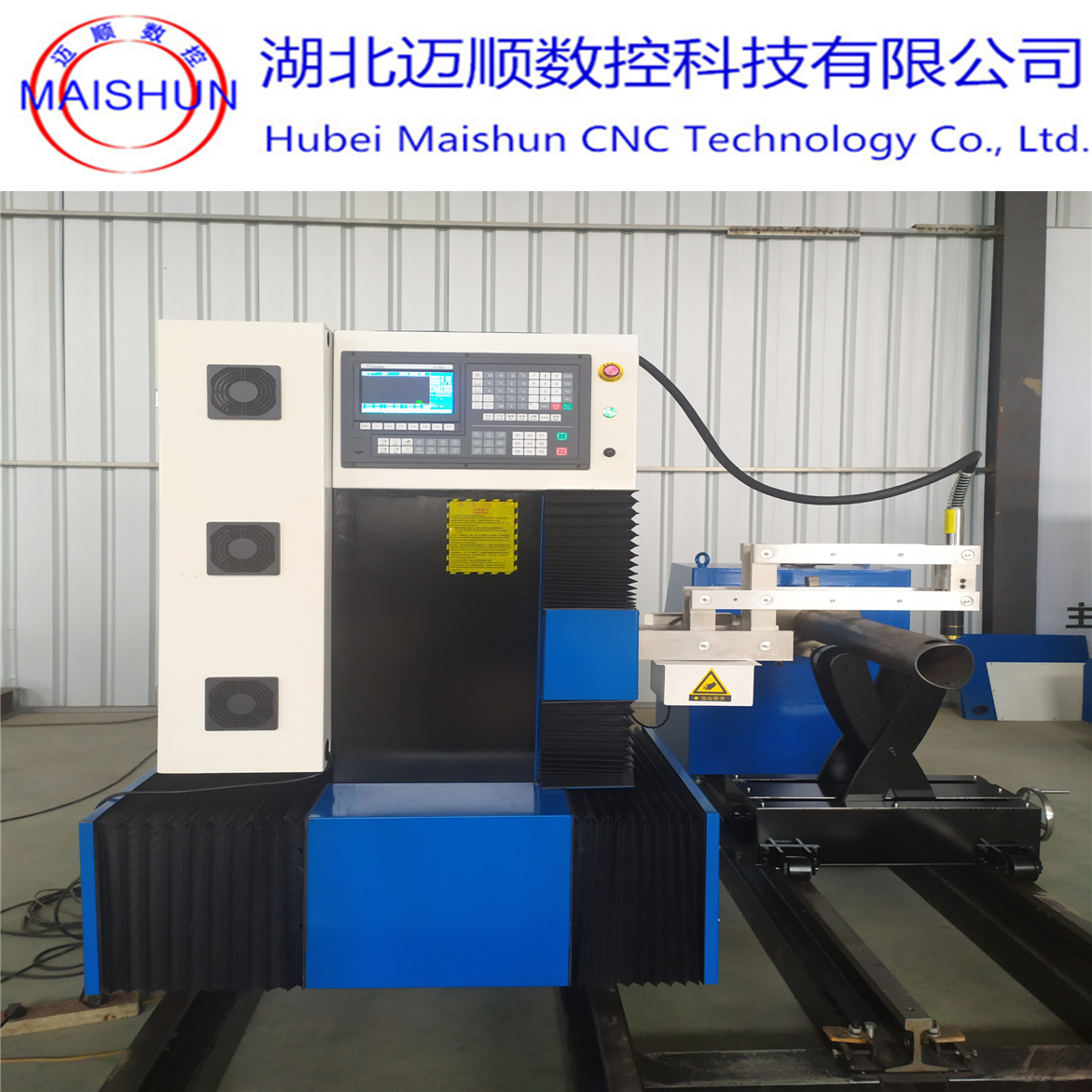

? ? ?MSXG-32Z重型相貫線數控切割機
性能特點? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
傳統的手工管道相貫線切割工藝繁難，效率低，加工精度低，此類加工以往大多采用制作樣板、劃線、人工放樣、手工切割、人工打磨等落后繁復操作工藝。而MSXG-32YZ系列相貫線數控切割機正是針對這一要求而設計研發的進行管道相貫線切割的專用的自動化設備；

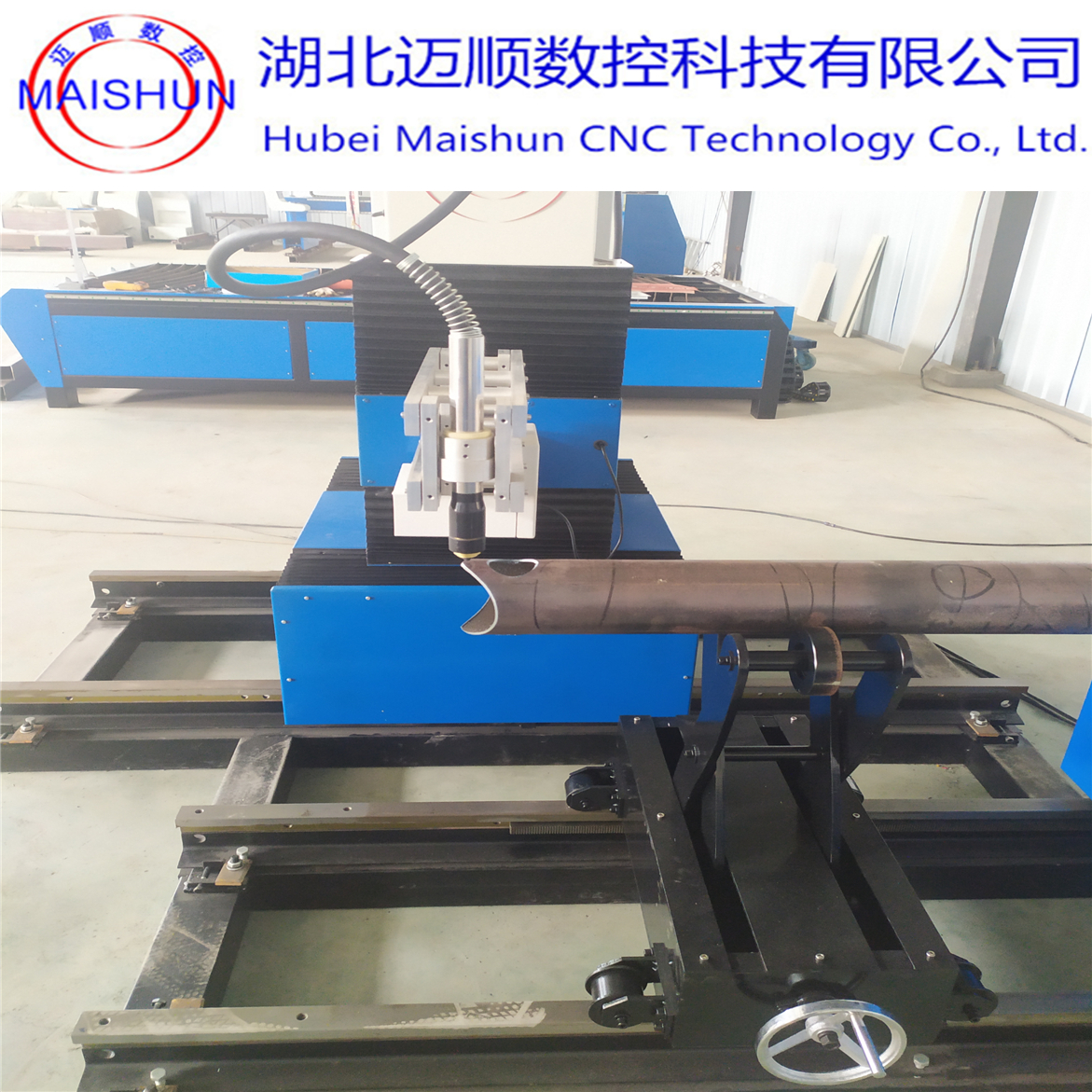

MSXG-32YZ設備是一種對鋼管與有色金屬管子的結合處相貫線孔、相貫線端部、彎頭（蝦米節）進行自動計算和切割的設備，它能夠進行主管與若干支管的多種相交形式的相貫線計算，無需操作者計算、編程，只需輸入管道相貫系統的管子半徑、相交角度等參數，機器就能自動并且十分方便地并完成多軸聯動控制，切割出管子的相貫線、相貫線孔以及焊接坡口，實現主管或支管的相貫線切割。
應用領域：橋梁 風電 石油化工、建筑結構、造船重工、冶金機械。
本設備采用數字化控制，設備控制軸數有二至六軸等不同機型，可按用戶需求配置；
本機除了系統自帶強大編程功能之外，還可以與其他專業建筑結構設計軟件結合，實現CAD/CAM功能。
火焰切割可采用氧氣-燃氣模式，燃氣采用乙炔、 、液化氣等，切割厚度范圍廣；等離子切割采用壓縮空氣，速度快，效率高。
?
技術參數? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
編號 | 項 ????目 | 參 ????數 |
1 | 控制軸數 | 3軸（可拓展至5軸） |
2 | 輸入電壓 | 220V |
3 | 輸入功率 | 2.5KW |
4 | 切割管長度 | 6000mm（可定制） |
5 | 卡盤尺寸 | 250mm（可定制） |
6 | 切割管直徑 | Φ50mm-Φ250mm（可定制） |
7 | 管承載重量 | ≤3000KG |
8 | 管子橢圓度 | ≤2% |
9 | 運行精度 | ±0.2/m |
10 | 升降總行程量 | 200mm |
11 | 火焰切割厚度 | 5-150mm |
12 | 等離子切割厚度 | 視等離子功率定 |
13 | 切割速度 | 0-4000mm/min |
14 | 空移速度 | 0-8000mm/min |
15 | 切割方式 | 火焰/等離子切割（可選） |
16 | 切割形狀 | 基于AutoCAD的圖形 |
17 | 切割對象 | 碳鋼，合金鋼、不銹鋼、有色金屬等 |
標準配置? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
序號 | 項目名稱 | 技術參數 |
1 | 數控系統 | SF-2300BJ（可選配進口系統） |
2 | 控制柜 | 邁順標配 |
3 | 操作臺 | 邁順標配 |
4 | 裝夾裝置 | 多爪卡盤 |
5 | 套料軟件 | 系統自帶（可選配進口套料軟件） |
6 | 驅動電機 | 進口伺服電機 |
7 | 減速機 | HUNPHREY行星減速機 |
8 | 機臂系統 | 邁順數控 |
9 | 圓管支承小車 | 邁順數控 |
10 | 支承軌道 | 24KG精磨軌道 |
安全裝置? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
1、各運動部件在適當處均設安全防撞保護裝置及限位開關；
2、在用戶操作控制面板上設有緊急停車開關；
3、在燃氣和氧氣管路上均安裝回火防止器；
4、等離子電源安全防護請按照相關等離子電源使用說明書；
5、設備機架及電腦控制箱外殼都提供可靠接地，且電腦控制箱外殼單獨接地；
售后服務? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
1、設備的質量技術標準按國家法律法規規定的標準執行。
2、設備質保期為1年，自設備到場驗收合格之日起計算。保修期內，廠方按服務承諾做好保修等免費服務。若因產品質量產生的損壞，由廠方承擔維修費用。因購方人為損壞或操作不當等原因引起的維修廠方只收取基本材料成本費和人工費。
3，質保期后，如購方設備出現故障或人為損壞，廠方按公司規定收取維修費用
4，廠方會在購方告知設備故障后2小時內做出回應，如有需要，24小時內到達購方要求地點
5、廠方負責物品的包裝、運送、安裝、調試，負責基本操作培訓等工作，直至該設備可以正常使用為止;負責提供商品的使用說明等相關資料;并承擔由此產生的全部費用，購方應全程配合廠方，為設備安裝提供條件。
