廠家直銷 集成墻面生產線，?內墻板材生產設備

?

一、?生產線用

本方案用于生產特定規格（500）×16MM 外墻PU復合裝飾保溫板A型

?

1．冷彎成型機

?

板式結構、機架焊接、齒鏈傳動

鑄鐵牌坊、通軸、齒鏈傳動

適用板材?????鋁板，彩鋼板

設備尺寸長x寬x高：6800x 1200x900

適用板厚?????0.3-0.6?L

過料寬度?????550?L

線速度???????06m/min

成型道次?????14道

輥軸直徑???????φ40

輥軸、軋輥材質??45^#

表面鍍硬鉻

功率????????????5.5kw ?變頻調速

?

二、?生產線主要技術參數

?

生產板材規格???????????????寬度275-500?L

????????????????????????????發泡厚度16-20?L,鍍鋁鋅板厚0.3-0.6mm

????????????????????????????長度自定

生產線速度???????????????????06m/min

鋁合金雙履帶層壓輸送機長度?????????18m

紅外線加溫 高溫度???????????40

流水生產線外形尺寸（長×寬×高） ?約35000×6200×2040?L

總功率???????????????????????約50KW

線工作高度???????????????????1.2m

?

三、?生產線設備組成

?

該生產線由開卷機一臺、冷彎成型機一臺、放鋁箔裝置一套、PU發泡機組一臺、預加熱平臺一只、鋁合金雙履帶層壓輸送機一臺、自動切斷機一臺、輥架等組成。

?

四、?設備功能及主要參數

?

開卷機

用于彩鋼放卷、手動螺旋漲縮。卷材內徑508?L，卷重3000kg，卷寬600?L，

?放鋁箔/PVC膜裝置

放料膜裝置將分別安裝在層壓輸送機上端的平臺上，能對面材在進入層壓機前起放料、糾偏控制和自動定位作用，同時能控制面材表面張力。

?主要技術參數

受載重量：???????500kg

卷料 大外徑：???1000?L

面材 大寬度：???900?L

漲緊機構：???????氣動制動器

鋁箔位置校正方式：手動

?PU發泡機

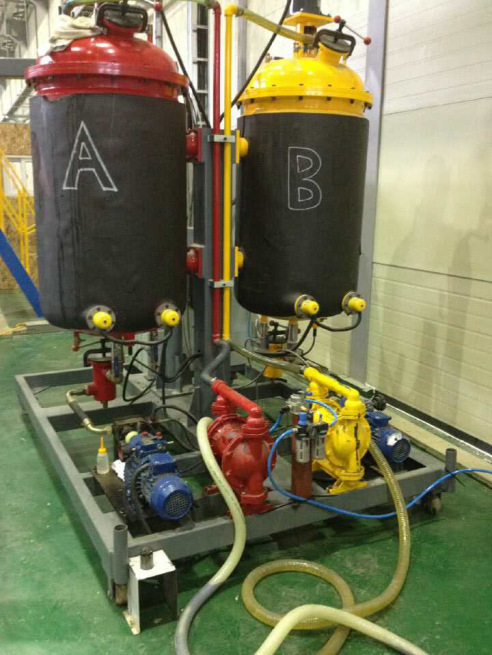

?料罐總成

?

生產料罐二只，容積200L，夾套式，外裹保溫層 大允許壓力0.4Mpa，配攪拌器總成，功率0.75kw×2，配安全閥、減壓閥、氣壓表、液位計及相應閥件管道。

料溫控制系統，加熱單元4kw，配數顯溫控儀五套，料溫自控可調。

手動補料：配上料泵二只，原料過濾裝置配手動線隙式過濾器二只。

?

?泵組總成

低壓變量泵二只，排量12cm³,公稱壓力10Mpa，電機功率2.2kw，轉速1450r/min配壓力傳感器，高、低壓力 報警。

配流量傳感器，顯示瞬間流量。

永磁驅動聯軸器二臺，確保原料不泄漏。

?低壓混合頭配連續澆注式混合頭一只，對噴壓力可調。

?預加熱平臺

為了保持產品性能的持久性和發泡的 優反應，在進入發泡部分前金屬板的表面必須加熱到適合的溫度。

技術數據

電熱管加溫????????50度（可調）

溫度控制??????????數顯自控

加熱功率??????????16kw

?金屬鋁帶雙履帶式層壓輸送機

上下履帶輸送機一臺

上履加鋁合金模塊???一套

上履帶長度?????????18m

下履帶長度?????????18m

可調發泡高度???????10200?L

履帶板長度?????????600?L

上履帶開啟高度?????200?L

下履帶工作面高度???1000?L

可調速度???????????06m/min

輸送機功率?????????15kw變頻無級調速

?

?

?自動切斷機

圓盤鋸式

行走方式???????????隨動式

圓盤鋸電機功率?????1.5KW

圓盤鋸切斷行走功率?0.75KW

鋸片直徑???????????φ300?L

夾緊氣缸???????????φ80×50?L×2

復位氣缸???????????φ80×800?L

小切斷長度????????1m（走板速度6米/分）

測長方式????????????紅外測長

長度精度????????????±2?L

對角精度????????????±1?L

吸塵裝置????????????單桶布裝式

功率????????????????4KW

?輥架

5m無動力輥架，.2m無動力輥架，有效寬度700mm

?自動控制

全線采用變頻調速，閉環自動反饋系統，集中控制，單機可調。

???控制面板的位置、功能（包括手動及自動模式）

A. 遠距離控制面板應位于布料機的側面。在手動模式下，應能在該面板上單獨控制壓形機、層壓機、原料的吐出量及原料清洗；在自動模式下，應可以同時控制壓形機、層壓機、原料的吐出量及原料清洗。具體如下：

控制開關及按鈕：

1 選擇開關----手動模式／自動模式；

2 速度控制器(無級調速）, 可以在手動模式或自動模式下使用, 用于整個生產線速度的控制，包括放卷機、壓型機及層壓機，一旦層壓機的速度變動，壓紋機及壓形機的速度也會相應地跟隨著變；壓形機遠控面板需要有速度指示器。

???手動模式按鈕：

3 冷彎成形機正／反方向點動控制；

?

4層壓機正／反方向點動控制；

5 壓紋機、壓形機及層壓機一起正／反方向點動控制；

6 層壓機正／反方向運行控制；　　　　

7 層壓機停止控制

8 清洗程序的控制；

9 多及異氰酸酯一起澆注，主控制面板上需有可調計時器。

自動模式銨鈕：

10 混合頭滑座橫向移動到清洗位按扭；

11壓形機、層壓機及預加熱同時動作開始按鈕；　

12 多及異氰酸酯澆注開始按鈕；

13用于停止多及異氰酸酯澆注、并啟動清洗程序；

14 壓形機、層壓機及預加熱同時停止按鈕；

B. 鋸齒切割機：　

當層壓機在自動模式下運行時，切割機應自動工作；

1 選擇開關：手動模式／自動模式

2 手動模式下手動切割按鈕；

3 自動模式下手動切割鈕。

C.流水線生產能：

?1. A型每小時生產100平方

?2. B型每小時生產100平方

?

技術支持及售后服務

?

a，賣方要負責設備的安裝調試，保障成功運行

b，賣方免費在買方安裝現場對買方操作人員進行技術培訓，培訓內容為設備的操作方法及操作規程、基本工作原理、日常維護保養、基本維護常識等。提供工藝規程及操作規程文字資料。

c，售后服務：賣方不定期地走訪顧客，了解設備使用狀況，指導維護工作。如設備出現故障，買方應立即書面通知賣方，賣方在收到書面通知6小時內給于答復，必要時5-7天內派出相關技術人進行技術服務，同時買方應配合賣方維修人員進行設備維護。買方操作維護人員應定期對設備進行維護保養，因人為原因造成的設備損壞，賣方在服務時將收取相應的費用。

d，質量保修期為安裝并運行設備的一年內，期間除人為以外的故障，賣方將免費提供零件并進行維修。（人為原因的，經對方研究后另行處理）
