    歡迎來到上海捷閥流體控制有限公司
    首頁 > 供應產品 > ZDLQ(X)型 電子式電動三通分合流調節閥
    ZDLQ(X)型 電子式電動三通分合流調節閥
    產品: 瀏覽次數:486ZDLQ(X)型 電子式電動三通分合流調節閥
    品牌: 捷閥
    單價: 2750.00元/個
    最小起訂量: 1 個
    供貨總量:
    發貨期限: 自買家付款之日起 天內發貨
    有效期至: 長期有效
    最后更新: 2023-04-04 21:32

    詳細信息
    形態 : 隔膜式 驅動方式 : 電子
    適用介質 : 蒸汽,氮?dú)?水,液化氣,空氣,氧氣, ,弱酸堿介質, ,油品 品牌 : 捷閥
    型號 : ZAZX/ZRSF 加工定制 :
    零部件及配件 : 執行器 材質 : 碳鋼
    密封形式 : 硬密封型 流動方向 : 單向
    公稱通徑 : 20-300(mm) 標準 : 國標
    工作溫度 : 高溫 類型(通道位置) : 三通式
    連接形式 : 法蘭 壓力環境 : 常壓

    ZRSF(H)型電子式電動三通調節閥是由3810L系列電子式電動執行機構和三通閥組成,電動執行機構內有伺服系統,無須另配伺服放大器,電子式控制單元被設計成匣子形式,并用樹脂澆鑄,驅動量反饋檢測采用高性能導電塑料電位器,是具有1/250分辨能力的高可靠性產品,連線極為簡單,只需配DC420mA或DC15V輸入信號及220AC單相電源即可控制運轉,調節閥有合流與分流兩種作用方式,在某些場合可以代替兩個二通閥和一個三通閥接管而得到廣泛運用。 二、主要技術參數與性能指標
    公稱通徑DN 25 32 40 50 65 80 100 125 150 200 250 300
    閥座直徑dn (mm) 25 32 40 50 65 80 100 125 150 200 250 300
    額定流量 系數Kv 合流 8.5 13 21 34 53 85 135 210 340 535 800 1280
    分流 ? ? ? ? ? 85 135 210 340 535 800 1280
    行程mm 16 25 40 60 100
    允許壓差MPa 公稱壓力MPa
    基本誤差 ±2.5
    回差 2.5
    死區 1.0
    始終點偏差 ±2.5
    額定行程偏差 2.5
    允許泄漏量Q Kv值的0.05
    可調范圍 30:1
    公稱壓力 介質溫度 閥體材料 1.6MPa 常溫-20+200 鑄鐵HT200
    4.0MPa 常溫-20+200 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
    中溫-40+450 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
    6.4MPa 常溫-20+200 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
    中溫-40+450 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
    ? 三、允許壓差
    公稱通徑 25 40 50 65 80 100 150 200 250 300
    閥座直徑 25 32 40 50 65 80 100 125 150 200 250 300
    執行機構 允許壓差ΔP(Mpa)
    381LSA-20 3.20 2.20 1.47 0.94 ? ? ? ? ? ? ? ?
    381LSB-50 ? ? ? ? 1.38 0.94 0.61 ? ? ? ? ?
    381LSC-65 ? ? ? ? ? ? ? 0.51 0.36 ? ? ?
    381LSC-99 ? ? ? ? ? ? ? ? ? 0.31 ? ?
    381LSC-160 ? ? ? ? ? ? ? ? ? ? 0.32 四、ZRSH三通合流調節閥外形尺寸及附圖

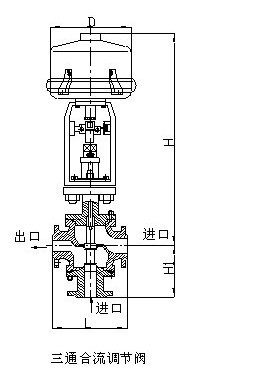

    ZDLQ(X)型 電子式電動三通分(合)流調節閥示例圖1

    公稱 通徑(DN) L D H1 H
    PN(Mpa) PN(Mpa) 常溫 中溫
    1.6 4.0 6.4 1.6 4.0 6.4
    25 185 190 200 225 140 150 160 555 707
    32 200 200 210 225 150 160 170 561 709
    40 220 220 235 225 160 170 180 660 812
    50 250 255 265 255 180 190 200 675 827
    65 275 285 295 255 200 210 220 863 1027
    80 300 310 320 255 210 230 240 868 1032
    100 350 360 370 255 220 250 260 872 1036
    125 410 430 440 255 260 300 300 905 1200
    150 450 465 475 310 280 320 320 920 1135
    200 550 560 570 310 320 380 380 950 1165
    250 635 660 670 310 ? 475 475 1203 1485
    300 720 740 740 310 ? 585 585 1265 1557

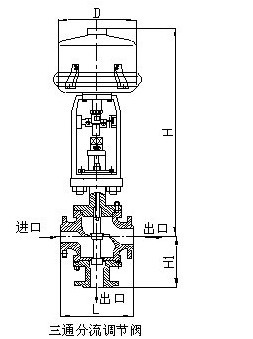

    五、ZRSF三通分流調節閥外形尺寸及附圖

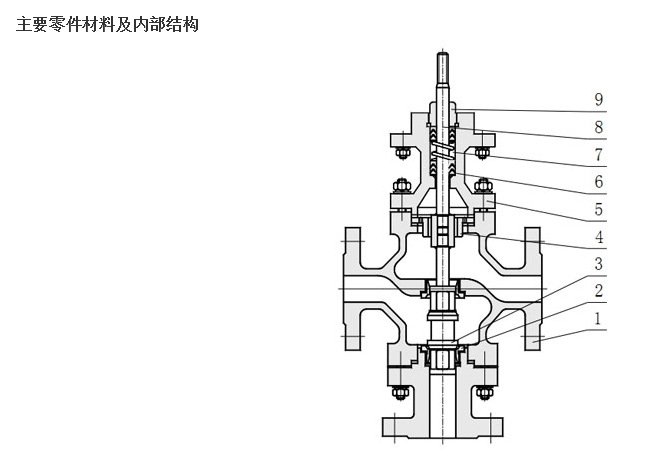

    ZDLQ(X)型 電子式電動三通分(合)流調節閥示例圖2

    公稱 通徑(DN) L D H1 H
    PN(Pma) PN(Mpa)
    1.6 4.0 6.4 1.64.06.4
    80 300 310 320 255 225 250 265 885
    100 350 350 370 255 245 275 285 897
    125 410 425 440 255 285 320 325 931
    150 450 460 475 310 305 340 345 945
    200 550 560 570 310 350 400 410 979
    250 635 660 670 310 ? 540 540 1268
    300 720 740 770 310 ? 612 612 1294
    六、型號編制說明
    Z D S F 40 P G
    自控閥門執行機構類型:位移特征:閥門結構形式公稱壓力:閥體材質:溫度類型:
    ? D:表示PS系列S:表示直行程F:表示分流閥16:表示1..6MPaC:表示碳鋼G:表示中溫型
    ? R: 表示3810系列 ? H:表示合流閥40:表示4..0MPaP:表示不銹鋼常溫省略
    ? H:表示DKZ系列 ? ? 64:表示6.4MPa鑄鐵省略 ?
    ? C:表示其它執行機構系列 ? ? ?

    時請?zhí)顚?xiě)規格書或注明一下內容:
    1.產品型號
    2.公稱壓力
    3.公稱通徑、額定流量系數Kv
    4.信號壓力、彈簧范圍
    5.流量特性
    6.閥的開關方式
    7.介質工作溫度范圍
    8.閥體、閥芯材料
    9.是否帶附件,說明附件型號
    10.是否有其他特殊要求 ?

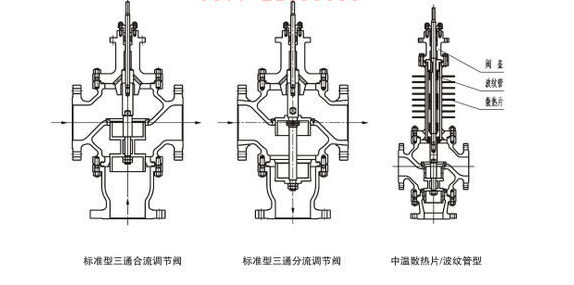

    ZDLQ(X)型 電子式電動三通分(合)流調節閥示例圖3ZDLQ(X)型 電子式電動三通分(合)流調節閥示例圖4




    公通徑 25 32 40 50 65 80 100 125 150 200 250 300
    L(mm) PN1.6MPa 185 200 220 250 275 300 350 410 450 550 635 720
    PN4.0MPa 190 210 230 255 285 310 355 425 460 560 660 740
    PN6.4MPa 200 210 235 265 295 320 370 440 475 570 670 770
    H1(mm) PN1.6MPa 140 150 160 180 200 220 220 256 278 322 540 612
    PN4.0MPa 150 160 170 190 220 232 256 295 313 372 540 612
    PN6.4MPa 160 170 180 200 220 242 266 300 318 382 540 612
    H(mm) 普通型 435 441 465 480 584 585 575 762 772 792 1203 1234
    散熱片型 565 571 595 610 631 748 738 961 971 989 1525 1554
    ? D(mm) 285 360 470
    ? 重量(KG) 72 75 81 88 135 158 190 262 322 450 550 600

    注:公稱通徑小于80的分流閥采用同口徑的合流閥代替
