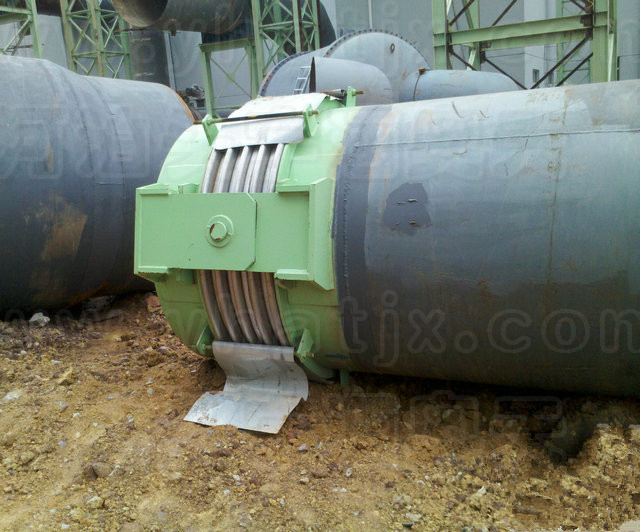

鉸鏈橫向型波紋補償器的介紹

鉸鏈橫向型波紋補償器分為復式鉸鏈橫向型波紋補償器和單式鉸鏈橫向型波紋補償器，它實際是用兩個角向型膨脹節和長的中間接管組合而成的，用于補償管道彎曲管段的橫向位移，它們的鉸鏈可以承受內壓的推力。

   鉸鏈橫向波紋補償器是由兩個萬向型波紋補償器用中間是接管組合而成。它可以吸收任意方向上的橫向撓曲位移、鉸鏈軸可以存受內壓引起的推力。

   鉸鏈橫向型波紋補償器的工作原理

萬向鉸鏈橫向波紋補償器是用以利用波紋補償器的彈性元件的有效伸縮變形來吸收管線、導管或容器由熱脹冷縮等原因而產生的尺寸變化的一種補償裝置，屬于一種補償元件。可對軸向，橫向，和角向位移的的吸收。

單式鉸鏈型波紋補償器由接管、波紋管以及與接管相連的一對鉸鏈構成，只能吸收單平面的角向位移， 吸收位移時應有二個或三個鉸鏈膨脹節組合使用，同時鉸鏈具有承受內壓力推力。

    鉸鏈橫向型波紋補償器的選型

波紋管補償器它是以波紋管為核心的擾性元件，在管線上可作軸向、橫向和角向三個方向的補償。軸向補償器為了減少介質的自激現象，在產品內部設有內套管，在很大程度上限制了徑向補償能力，故一般僅用以吸收或補償管道的軸向位移（如果管系中確需少量的徑向位移，也可以吸收軸向、角向和任意三個方向位移的組合；鉸鏈補償器（也稱角向補償器），它以兩個或三個補償器配套使用（單個使用鉸鏈補償器沒有補償能力），用以吸收單平面內的橫向變形；萬向鉸鏈（角向）補償器，由兩個或三個配套使用，可吸收三維方向的變形量。

   鉸鏈橫向型波紋補償器的安裝說明

1、補償器上的小拉桿只作為運輸、安裝和“冷緊”用，安裝完畢后必須將其拆除。

2、當補償器角變形較大或系統工作壓力較高時，推薦產品在安裝時進行冷緊，冷緊的優點主要在于改善補償器及管線的工作穩定性。

3、安裝時注意補償器鉸鏈轉動平面，必須與位移平面一致。
