| 加工定制 : | 是 | 品牌 : | 德國洛克 |
| 型號 : | LOCKE | 材質 : | 碳鋼 |
| 連接形式 : | 法蘭 | 公稱通徑 : | DN15～DN200 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 流動方向 : | 雙向 | 驅動方式 : | 氣動 |
| 零部件及配件 : | 配件 | 形態 : | 隔膜式 |
| 類型(通道位置) : | 直通式 | 標準 : | 德標 |
| 密封形式 : | 硬密封型 |

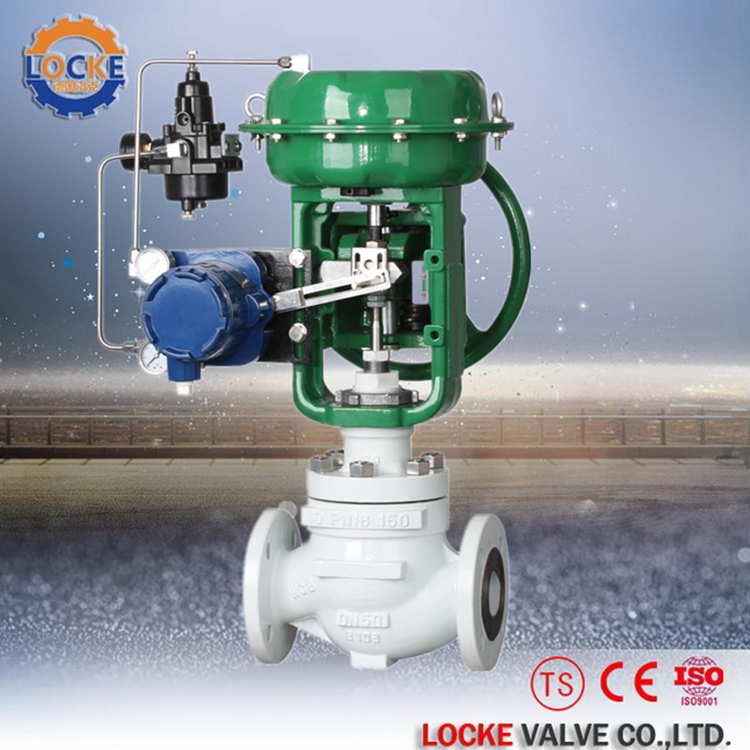

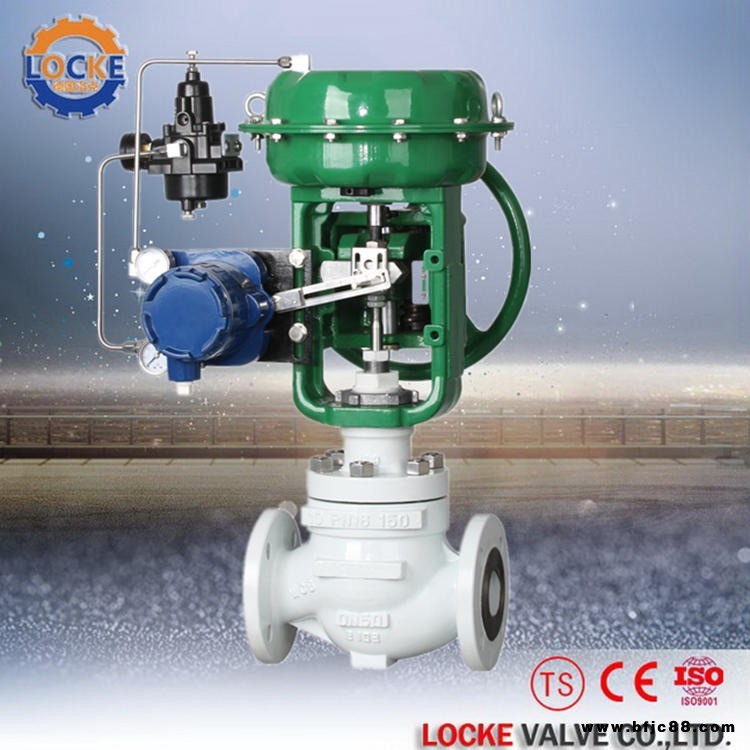

進口氣動薄膜單座調節閥 德國洛克 提供工作原理 技術參數
一、進口氣動薄膜單座調節閥描述：
德國LOCKE洛克--進口氣動薄膜單座調節閥，是由LOCKE多彈簧氣動薄膜執行機構和低流阻精小型單座調節閥閥體組成，氣動單座調節閥具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確、維護方便等優點，可用于苛刻的工作條件。多彈簧執行機構高度低、重量輕、裝備簡便。氣動單座調節閥配以閥門定位器，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。氣動薄膜單座調節閥廣泛應用于精確控制氣體、液體、蒸汽等介質，特別適用于允許壓差小，而允許泄漏量也較小壓差不大的工作場合。氣動薄膜單座調節閥操作穩定,具有可靠的動作特性,微小的閥座泄漏、精確的流量特性、寬大的可調范圍等特點。它必將以du特的優點在廣泛應用中取得高質量的控制效果。
二、進口氣動薄膜單座調節閥技術參數：
| 閥體參數 | ||
| 型 式 | 直通單座鑄造球型閥 | |
| 公稱通徑 | 15~200mm | |
| 公稱壓力 | ANSI 125LB~2500LB JIS JIS 10~ 60K PN1.6~32MPa | |
| 連接型式 | 法蘭連接：FF、RF、RJ、LG、溝槽型、嵌入型 | |
| 法蘭標準 | JIS B2201-1984、JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa)、ANSI B16.5-1981、HG20594-97、HG20618-97等 | |
| 焊接連接 | 嵌接焊SW | |
| 材 料 | 鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、鈦等 | |
| 上閥蓋 | 常溫型（P）：-17～+230℃ | |
| 伸長Ⅰ型（E1） | -45～-17℃ +230～+566℃ | |
| 伸長Ⅱ型（E2I） | -100～-45℃ | |
| 伸長Ⅱ型（E2W） | -196～-100℃ | |
| 注:工作溫度不準超過各種材料的允許范圍。 | ||
| 壓蓋型式 | 螺栓壓緊式 | |
| 填 料 | V型聚四氟乙烯填料、含浸聚四氟乙烯填料、編織填料、石墨填料 | |
| 閥內組件 | ||
| 閥芯型式 | 單座柱塞型閥芯 | |
| 流量特性 | 金屬閥座 等百分比特性（%）和線性特性（L），參考流量特性曲線圖 Cv值從0.04～14的高精度流量特性符合IEC534-2標準 | |
| 流量特性 | 軟閥座 等百分比特性（%）和線性特性（L），參考流量特性曲線圖 | |
| 注：關于聚四氟乙烯閥座的工作溫度和壓差，參考流量特性曲線圖 | ||
| 單座調節閥材料 | 不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等 | |
| 材 料 | 不銹鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等 | |
| 執行機構 | ||
| 型 式 | LQA多彈簧薄膜執行機構、LQA5單彈簧薄膜執行機構、LQA6單作用氣缸動活塞執行機構、LQP雙作用氣缸活塞執行機構 | |
| 膜片材料 | 乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布 | |
| 彈簧范圍 | 20～100、80～240kPa（LQA，LQA5型），190～350、190～400kPa（LQA6型） | |
| 供氣壓力 | 140～400kPa（LQA型）、140～280kPa（LQA55型）400～500kPa（LQA6型）、300～500kPa（LQP型） | |
| 氣源接口 | RC1/4" | |
| 環境溫度 | -30~+70℃ | |
| 閥作用型式 | 用正作用或反作用執行機構實現閥的氣-關式或氣-開式 | |
| 單座調節閥附件 | 限位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等 | |
三、進口氣動薄膜單座調節閥主要特點：
1.進口氣動薄膜單座調節閥特點ding導向單座調節閥，結構緊湊，部件少、易維修。
2.金屬閥芯適用多種工作場合，達IV級泄漏標準，LZXPQ型軟密封結構閥芯達VI級泄漏標準。
3.閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30%。
4.可調范圍大，固有可調比為50。執行機構采用多彈簧結構，高度減少30%、重量減輕30%。
5.LVXPV型波紋管密封型調節閥，對移動的閥桿形成完全的密封，堵jue流體外漏。
6.LVXPJ型調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合。
