| 品牌 : | 上海儀欣 | 型號 : | YXZDSP-19P |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 公稱通徑 : | 50 | 適用介質 : | 水,蒸汽,油品 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 流動方向 : | 單向 | 驅動方式 : | 電子 |
| 零部件及配件 : | 配件 | 形態 : | 柱塞式 |
| 類型(通道位置) : | 直通式 | 密封形式 : | 硬密封型 |

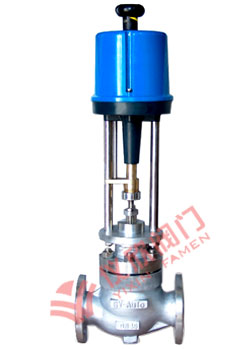

CV3000電動調節閥 產品概述
CV3000單座調節閥是一種頂導向單閥座調節閥，具 有結構簡單、密封性能好、流量大、使用可靠等特點。有效 而足夠的頂部導向系統克服小開度時的震動，有效使用壽命 更長。可選擇多彈簧氣動簿膜機構或電動執行機構等.
上儀牌電動單座調節閥是由PS、3810或DKZ直行程電動執行器與單座閥組成，是接受調節儀表來的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。電動單座調節閥廣泛應用于電力、冶金 、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。
CV3000電動調節閥 主要零件材料
閥體、閥蓋：HT200、ZG230450、ZG1Cr18Ni9Ti
閥 芯：1Cr18Ni9Ti、司鈦萊合金棧焊、增強聚四氟乙烯
填 料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
推桿、襯套：2Cr13
墊 片：橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片
CV3000電動調節閥 主要技術參數
| 公稱通徑 Nominal size DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| L | PN16 | 187 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 600 | 673 | 737 | |
| PN40 | 194 | 197 | 210 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 600 | 708 | 775 | ||
| PN64 | 206 | 210 | 220 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 650 | 752 | 819 | ||
| 配PSL With PSL | H | 普通型 Nomaltype | 738 | 750 | 765 | 767 | 845 | 857 | 875 | 1025 | 1045 | 1252 | 1545 | ||
| 散熱片型 Heating type | 888 | 900 | 935 | 937 | 1025 | 1037 | 1055 | 1255 | 1280 | 1532 | 1825 | ||||
| D | 176 | 225 | |||||||||||||
| 重量 Weight KG(PN16) | 14 | 16 | 25 | 28 | 40 | 50 | 65 | 150 | 250 | 380 | 550 | ||||
| 配381L With 381L | H | 普通型 Nomaltype | 500 | 512 | 652 | 660 | 770 | 780 | 790 | 1080 | 1125 | 1250 | 1265 | ||
| 散熱片 Heating type | 650 | 652 | 822 | 822 | 950 | 960 | 970 | 1310 | 1360 | 1530 | 1545 | ||||
| D | 225 | 310 | |||||||||||||
| 重量 Weight KG(PN16) | 20 | 22 | 30 | 35 | 50 | 60 | 75 | 180 | 280 | 420 | 580 | ||||
CV3000電動調節閥 閥體材質：碳鋼
| 閥體材質Body material | SCPH2/A216-WCB,SCPH21/A217-WC6,SCPL1/A352-LCB | ||||||
| 閥芯 Plug | 材質 material | SUS304/316 | SUS304/316 | SUS304/316 | |||
| 處理 treatment | R.TFE | SS/SF | |||||
| 閥座 Seat ring | 材質 material | SUS304/316 | SUS304/316 | SUS304/316 | |||
| 處理 treatment | SS/SF | ||||||
| 導向套 Guide | 材質 material | SUS420 | SUS420 | SUS420 | |||
| 處理 treatment | HT | HT | HT | ||||
| 墊圈Gasket | 材質 material | SUS316L | SUS316LT | SUS316L | |||
| 閥座允許泄漏量Seat Leakage | `ANSI | Class | Class | Class | |||
| Rated Cv× | 0.01 | Bubble-tight | 0.01 | ||||
| 使用溫度Operating Tep. | SCPH2/WCB Body | -17+425 | 17+230 | 17+425 | |||
| SCPH21/WC6 Body | -17+566 | -17+230 | -17+566 | ||||
| SCPL1/LCB Body | -45+350 | -45+230 | -45+350 | ||||
CV3000電動調節閥 閥體材質：不銹鋼
| 閥體材質Body material | SCS13A/CF8,SCS14A/CF8M,SCS16A/CF3M | ||||||
| 閥芯 Plug | 材質 material | SUS304/316/316L | SUS304/316 | SUS304/316/316L | |||
| 處理 treatment | R.TFE | SS/SF | |||||
| 閥座 Seat ring | 材質 material | SUS304/316/316L | SUS304/316/316L | SUS304/316/316L | |||
| 處理 treatment | SUS304/316/316L | ||||||
| 導向套 Guide | 材質 material | SUS304/316/316L | SUS304/316/316L | SUS304/316/316L | |||
| 處理 treatment | R.TFE | ST | |||||
| 墊圈Gasket | 材質 material | SUS316L | SUS316L | SUS316L | |||
| 閥座允許泄漏量Seat Leakage | `ANSI | Class | Class | Class | |||
| Rated Cv× | 0.01 | Bubble-tight | 0.01 | ||||
| 使用溫度Operating Temp. | -196+566 | -45+230 | -196+566 | ||||
CV3000電動調節閥 外形尺寸
| 公稱通徑 Nominal size DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| L | PN16 | 187 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 600 | 673 | 737 | |
| PN40 | 194 | 197 | 210 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 600 | 708 | 775 | ||
| PN64 | 206 | 210 | 220 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 650 | 752 | 819 | ||
| 配PSL With PSL | H | 普通型 Nomaltype | 738 | 750 | 765 | 767 | 845 | 857 | 875 | 1025 | 1045 | 1252 | 1545 | ||
| 散熱片型 Heating type | 888 | 900 | 935 | 937 | 1025 | 1037 | 1055 | 1255 | 1280 | 1532 | 1825 | ||||
| D | 176 | 225 | |||||||||||||
| 重量 Weight KG(PN16) | 14 | 16 | 25 | 28 | 40 | 50 | 65 | 150 | 250 | 380 | 550 | ||||
| 配381L With 381L | H | 普通型 Nomaltype | 500 | 512 | 652 | 660 | 770 | 780 | 790 | 1080 | 1125 | 1250 | 1265 | ||
| 散熱片型 Heating type | 650 | 652 | 822 | 822 | 950 | 960 | 970 | 1310 | 1360 | 1530 | 1545 | ||||
| D | 225 | 310 | |||||||||||||
| 重量 Weight KG(PN16) | 20 | 22 | 30 | 35 | 50 | 60 | 75 | 180 | 280 | 420 | 580 | ||||
*
