| 品牌 : | 上海儀欣 | 型號 : | YXZJSPF46 |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 加工定制 : | 是 | 公稱通徑 : | 50 |
| 適用介質 : | 各種高腐蝕化學介質,弱酸堿介質 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 流動方向 : | 單向 |
| 驅動方式 : | 電子 | 零部件及配件 : | 配件 |
| 形態 : | 柱塞式 | 類型(通道位置) : | 直通式 |
| 標準 : | 國標 | 密封形式 : | 軟密封型 |

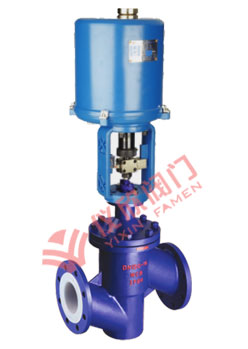

電動襯氟調節閥 概述
電動襯氟調節閥是由直行程電動執行機構與直通單座襯氟閥門組成，閥體接觸介質的部位均采用高壓注塑工藝，襯有面朝腐蝕、耐老化的聚全氟乙丙稀，廣泛應用于化工、石油、冶金電力等行業中對酸、堿等強腐蝕介質和氣體、液體等控制。
電動襯氟調節閥 特點
耐腐蝕：閥體內腔、閥芯、閥座、閥桿均包襯2.53mm厚的F46，能耐酸、堿，耐強腐蝕。
密封性能好：采用聚四聚四氟乙烯材質的波紋管和填料雙重密封，確保無滲漏。
泄漏量?。河捎陂y芯、閥座是軟密封，故泄漏量極小。
電動襯氟調節閥 主要零件常用材料
| 名稱 | 材質 |
| 閥體、閥蓋 | ZG230-450、ZG0Cr18Ni9 |
| 襯里材料 | F46、F4、PFA、PO、PE、PP |
| 波紋管材料 | 聚四氟乙烯（PTFE）（F4） |
| 閥芯材料 | 0Cr18Ni9 |
| 填料、墊片 | 聚四氟乙烯、柔性石墨 |
| 閥桿、推桿 | 2Cr13、0Cr18Ni9 |
電動襯氟調節閥 主要技術參數
公稱通徑 | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 閥座通徑 | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 額定流量系數（KV） | 等百分比 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 17 | 24 | 44 | 68 | 99 | 175 | 275 | 360 | 640 | 960 | 1300 |
| 配用執行機構型號 | PSL | PSL-202 | PSL-204 | PSL-208 | PSL-312 | PSL-314 | |||||||||||
| 381L | 381LSA-20 | 381LSB-30 | 381LSB-50 | 381LSC-65 | 381LSC-99 | ||||||||||||
| 行程 | 16 | 25 | 40 | 60 | 100 | ||||||||||||
| 公稱壓力（MPa) | 0.6MPa、1.0MPa、1.6MPa、2.5MPa | ||||||||||||||||
| 作用方式 | 電關式（B）、電開式（K） | ||||||||||||||||
| 信號范圍 | 0-10Madc;4-20mmADC | ||||||||||||||||
| 流量特性 | 直線型、等百分比、快開 | ||||||||||||||||
| 固有可調比 | 31：1 | ||||||||||||||||
| 工作溫度 | -30 +150 | ||||||||||||||||
| 供電電源 | 220V 50-60HZ | ||||||||||||||||
電動襯氟調節閥 主要性能
| 項目 | 技術性能指標 |
| 基本誤差 | ±5 |
| 回差 | 3 |
| 死區 | 5 |
| 泄漏量 | 0.01閥額定容量 |
| 額定流量系數誤差 | ±10；當KV6.3時，為±15 |
電動襯氟調節閥 主要外形及連接尺寸
 |  |
| 電動襯氟調節閥 | 電動襯氟調節閥外形尺寸 |
| 公稱通徑 | 電動頭外徑 | 結構長度 | 法蘭連接尺寸 | 電開、電關 | |||||
| D0 | L | D | D1 | D2 | f | b | Z-Φd | H | |
| DN15 | 225 | 130 | 95 | 65 | 45 | 3 | 16 | 4-Φ14 | 673 |
| DN20 | 225 | 150 | 105 | 75 | 55 | 3 | 18 | 4-Φ14 | 673 |
| DN25 | 225 | 160 | 115 | 85 | 65 | 3 | 18 | 4-Φ14 | 698 |
| DN32 | 225 | 180 | 140 | 100 | 78 | 3 | 18 | 4-Φ18 | 720 |
| DN40 | 255 | 200 | 150 | 110 | 85 | 3 | 18 | 4-Φ18 | 723 |
| DN50 | 255 | 230 | 165 | 125 | 100 | 3 | 18 | 4-Φ18 | 740 |
| DN65 | 270 | 290 | 185 | 145 | 120 | 4 | 18 | 8-Φ18 | 850 |
| DN80 | 270 | 310 | 200 | 160 | 135 | 4 | 20 | 8-Φ18 | 866 |
| DN100 | 270 | 350 | 220 | 180 | 155 | 4 | 20 | 8-Φ18 | 884 |
| DN125 | 310 | 400 | 250 | 210 | 185 | 4 | 22 | 8-Φ18 | 1040 |
| DN150 | 310 | 480 | 285 | 240 | 210 | 5 | 22 | 8-Φ22 | 1065 |
| DN200 | 310 | 600 | 340 | 295 | 265 | 5 | 24 | 8-Φ22 | 1090 |
| DN250 | 350 | 730 | 395 | 350 | 320 | 5 | 26 | 12-Φ22 | 1256 |
| DN300 | 350 | 850 | 445 | 400 | 368 | 5 | 26 | 12Φ22 | 1520 |
