| 加工定制 : | 是 | 型號 : | 補償接頭 |
| 材質 : | 碳鋼 | 規格 : | DN50-4000 |
| 公稱直徑 : | DN50-4000 | 連接型式 : | 法蘭 |
| 適用范圍 : | 為各種給排水管道,水塔,水泵,水表,閥門的安裝 | 品牌 : | 佰耐 |
| 產地 : | 河南鞏義 | 是否進口 : | 否 |
| 訂貨號 : | 115 | 貨號 : | 003 |
| 主要下游平臺 : | 獨立站 | 主要銷售地區 : | 東南亞 |
| 有可授權的自有品牌 : | 是 |

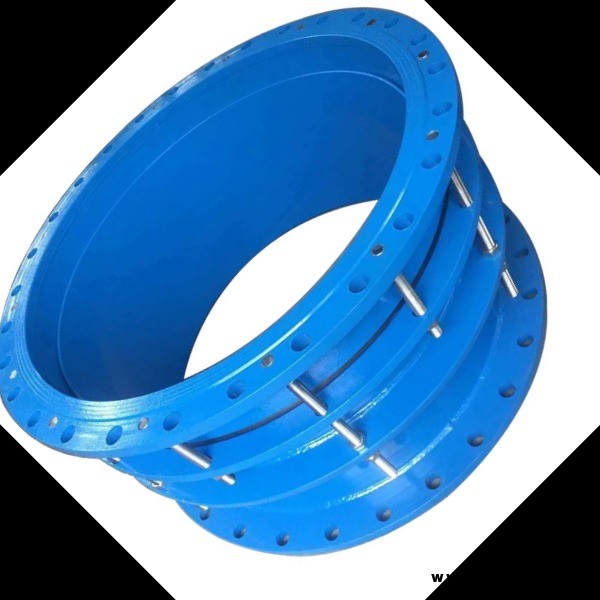

CC2F(VSSJAFC)型可拆式雙法蘭傳力接頭簡介：
? ?? ?VSSJAFC型可拆式雙法蘭傳力接頭適用于兩邊均與法蘭連接的管路中，安裝時調節產品兩端與法蘭的安裝長度，對角依次均勻擰緊壓蓋螺栓，使其成為一個整體，并有一定的位移量，方便安裝維修時，根據現場尺寸進行調整。在工作時可以把軸向推力傳遞至正個管道。
?
CC2F(VSSJAFC)型可拆式雙法蘭傳力接頭基本信息：
?
產品別名：伸縮器、補償器、伸縮接頭、補償接頭、伸縮節
?
產品規格：DN50mm-DN4000mm
??
密封等級：A級
?
適用范圍：適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質
?
產品材質：Q235/不銹鋼材質
?
產品顏色：客戶要求
?
CC2F(VSSJAFC)型可拆式雙法蘭傳力接頭訂貨須知：
?
1、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
（1）管道口徑，（2）結構形式，（3）安裝長度（4）工作使用壓力，（5）實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
?
2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
?
3、如由客戶提供確定的產品類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
?
??
CC2F(VSSJAFC)型可拆式雙法蘭傳力接頭產品優勢：
? ? 1、安裝簡單方便、方便閥門安裝、可承受管線的軸向拉力。 ??
??? 2、該產品采用金屬鑄造或焊接組成，松套部位選用梯形橡膠密封圈，在壓蓋和螺栓的作用下 ??
??? 3、利用橡膠壓縮彈性變形原理。迫使密封圈變形于接頭本體伸縮管外壁之間進行靜密封。 ??
??? 4、金屬和密封圈嚴格按使用性能及用戶要求選用。材質外部涂裝高強度防腐漆料，各部連接螺栓為高強度碳鋼或不銹鋼制作。因為本體與伸縮管之間有一定間隙，使它具有一定的軸向和徑向位移 ??
??? 5、在管道中能有效的補償和緩解管道和盲板推力，又能便于水泵，閥門的安裝維修更換，實為管道安裝運行業中 為理想的配套產品。
?
?
CC2F(VSSJAFC)型可拆式雙法蘭傳力接頭
?
公稱通徑?DN | 管子外徑?DW | 外形尺寸 | 法蘭連接尺寸 | ||||||||||
0.6Mpa | 1.0Mpa | ||||||||||||
L | △L | D | D1 | n-Th | b | D | D1 | n-Th | b | ||||
65 | 76 | 400 | 40 | 160 | 130 | 4-M12 | 16 | 185 | 145 | 4-M16 | 20 | ||
80 | 89 | 190 | 150 | 4-M16 | 18 | 200 | 160 | 8-M16 | 22 | ||||
100 | 114 | 210 | 170 | 220 | 180 | 24 | |||||||
125 | 140 | 240 | 200 | 8-M16 | 20 | 250 | 210 | 26 | |||||
150 | 168 | 265 | 225 | 285 | 240 | 8-M20 | |||||||
200 | 219 | 320 | 280 | 22 | 340 | 295 | 28 | ||||||
250 | 273 | 375 | 335 | 12-M16 | 24 | 395 | 350 | 12-M20 | |||||
300 | 32S | 50 | 440 | 395 | 395 | 12-M20 | 445 | 400 | 400 | ||||
350 | 377 | 490 | 445 | 26 | 505 | 460 | 16-M20 | 30 | |||||
400 | 426 | 540 | 495 | 12-M20 | 28 | 565 | 515 | 16-M24 | 32 | ||||
450 | 480 | 595 | 550 | 28 | 615 | 565 | 20-M24 | ||||||
500 | 530 | 645 | 600 | 20-M20 | 30 | 670 | 620 | 34 | |||||
600 | 630 | 440 | 755 | 705 | 20-M24 | 30 | 780 | 725 | 20-M27 | 36 | |||
700 | 720 | 860 | 810 | 24-M24 | 32 | 895 | 840 | 24-M27 | 40 | ||||
800 | 820 | 600 | 60 | 975 | 920 | 24-M27 | 34 | 1015 | 950 | 24-M30 | 44 | ||
900 | 920 | 1075 | 1020 | 36 | 1115 | 1050 | 28-M30 | 46 | |||||
1000 | 1020 | 1175 | 1120 | 28-M27 | 1230 | 1160 | 28-M33 | 50 | |||||
1200 | 1220 | 650 | 1405 | 1340 | 32-M30 | 40 | 1455 | 1380 | 32-M36 | 56 | |||
1400 | 1420 | 1630 | 1560 | 36-M33 | 44 | 1675 | 1590 | 36-M39 | 62 | ||||
1600 | 1620 | 670 | 1830 | 1760 | 40-M33 | 48 | 1915 | 1820 | 40-M45 | 68 | |||
1800 | 1820 | 2045 | 1970 | 44-M36 | 50 | 2115 | 2020 | 44-M45 | 70 | ||||
2000 | 2020 | 700 | 2265 | 2180 | 48-M39 | 54 | 2325 | 2230 | 48-M45 | 74 | |||
2200 | 2220 | 730 | 2475 | 2390 | 52-M39 | 60 | 2550 | 2440 | 52-M52 | 80 | |||
2400 | |||||||||||||
?
CC2F(VSSJAFC)型可拆式雙法蘭傳力接頭安裝須知
?
VSSJAFC型可拆式雙法蘭傳力接頭適用于兩邊均與法蘭連接的管路中，安裝時調節產品兩端與法蘭的安裝長度，對角依次均勻擰緊壓蓋螺栓，使其成為一個整體，并有一定的位移量，方便安裝維修時，根據現場尺寸進行調整。在工作時可以把軸向推力傳遞至正個管道。
?
CC2F(VSSJAFC)型可拆式雙法蘭傳力接頭使用說明
?1、傳力接頭零部件
??碳鋼或不銹鋼的傳力接頭（補償接頭），公稱通經≤400mm的，其限位短管、短管法蘭的筒體宜用無縫鋼管，質量應符合GB/T8168或GB/T14976的要求，公稱通經≥450mm的，其上述筒體宜用鋼板卷筒焊接制造，焊管的質量應符合GB/T9711.2的規定。
??球墨鑄鐵補償接頭（傳力接頭）由限位短管，短管法蘭的筒體質量應符合ISO2531的要求。
??補償接頭（傳力接頭）用碳鋼固件應熱鍍鋅處理，涂層厚度要求按GB/T13912的規定
??補償接頭（傳力接頭）的零件表面不應有裂紋、結疤、折疊、分層等缺陷，并不得有擦傷、溝槽或碰撞形成的明顯凹陷。
??2、限位螺釘：船用壓蓋松套伸縮接頭應設限位螺釘。
??3、表面防護：用于海水等腐蝕介質的碳鋼、球墨鑄鐵補償接頭，器表面應進行涂塑或熱鍍鋅或鎳磷涂層等特涂處理，其要求應分別符合GB/T13912GB/T13913CJ/T120的規定，用于滑油等介質的碳鋼、球墨鑄鐵補償接頭，器表面宜用環氧涂層或在其表面涂防銹漆。
??4、強度：補償接頭本體的強度應能承受1.5倍公稱壓力的壓力，保壓5min,不得有滲漏和明顯的塑性變形。
??5、密封性：補償接頭密封副應能承受1.25倍公稱壓力的壓力，保壓5min,不得有泄漏。
??6、可撓量和偏心量
??A類補償接頭（松套伸縮接頭）在下表規定的可撓量、偏心量和1.25倍公稱壓力的壓力下，不得有泄漏。
??7、衛生
??用于輸送生活飲用水的補償接頭的材質衛生要求應符合GB/T17219的規定。
??8、防火
??用于消防管路的補償接頭應符合有關船級社規范規定的耐高溫防火要求。
?
售后服務
1、弘盛產品質保期為自出廠起 12 個月，實行“三包”服務（包退、包換、包修）。
2、產品在使用中我廠定期組織技術、檢查人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。
3、對用戶投訴產品質量問題，快速做出反映，售后服務人員在 24-36 小時（省外 48 小時）趕赴現場。
4、對售后服務，要求用戶填寫服務后的質量反饋表，并做出鑒定意見，共同提高弘盛的產品質量與服務質量
