雷 蒙 磨

   雷蒙磨是從國外傳入的一種制粉磨機，目前國內生產廠家較多，它適用各種礦粉制備，煤粉制備，比如生料礦，煤炭等材料的細粉加工。

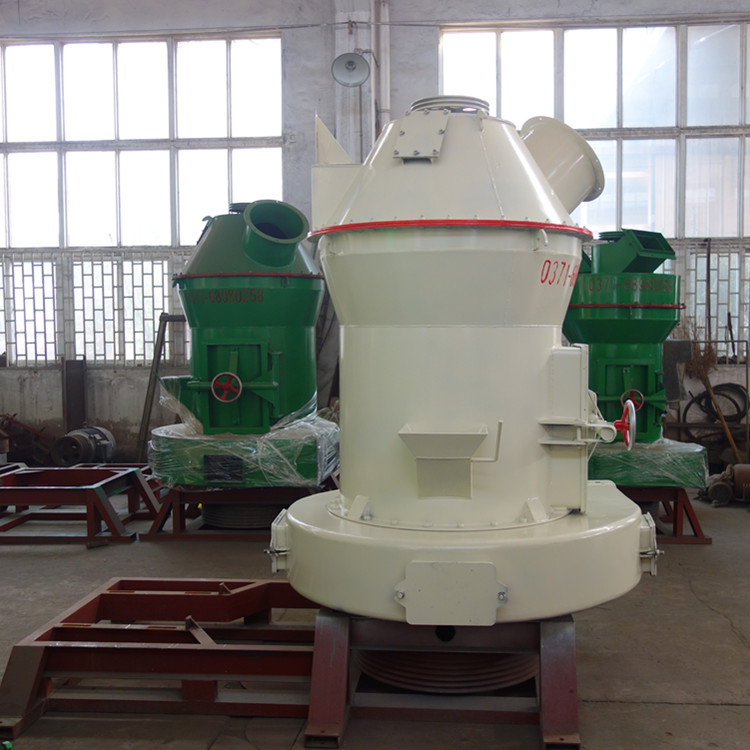

雷蒙磨從外形看像一個鋼制容器豎立，有進風，出風，進料口。外形與MPS磨有些近似。雷蒙磨磨輥回轉中心線是直立的，雷蒙磨磨輥回轉中心線是近似水平的離心式研磨，有效對物料進行旋轉式磨碎作業。

 雷蒙磨應用領域：

   重質碳酸鈣（石灰石、方解石、大理石、白云石等），大型非金屬礦制粉（白云石、重晶石、滑石、石膏、高嶺土、鋁礬土、膨潤土等），固體燃料制粉（高爐噴煤、石油焦、炭塊、碳素等）；電廠環保脫硫石灰石制粉；礦渣微粉加工；建材、化工、冶金等行業的粉磨工程。

雷蒙磨優點：

1、處理能力大，研磨效率高，能耗低，環保達到要求（達標）；
2、工藝靈活，可單機生產，也可組合成套生產線或多機組生產，成品細度高，產能高，細度可達1200目；
3、研磨介質損耗小、對加工物料沒有污染及雜質產生，主要研磨部件采用高硬度耐磨材質，使用壽命長，耐磨耐用；
4、操作簡便，維護簡單，整體占地面積小，運行生產穩定，生產線采用自動化操作體系，可節省人工開支，減低生產成本。

歐版磨

  歐版磨粉機也即歐版雷蒙磨，是中州機械磨粉機的粉磨設備。該機型采用了錐齒輪整體傳動、內部稀油潤滑系統、弧形風道等多項新專利技術。性能穩定，操作方便，能耗低；可調可控成品粒度、粉磨物料應用廣泛；配備專用除塵器，粉塵排放濃度完全低于環保規定。

MTW系列歐版磨粉機主機工作過程是通過錐齒輪整體傳動裝置帶動中心軸轉動，軸的上端聯結著磨輥吊架，架上裝有磨輥裝置并形成擺動支點。磨輥裝置不僅圍繞中心軸回轉，還圍繞著磨環公轉，磨輥本身因摩擦作用而自轉。磨輥吊架下裝有鏟刀，其位置處于磨輥下端，鏟刀與磨輥同轉過程中把物料拋起喂入磨輥磨環之間，形成墊料層，該料層受磨輥旋轉產生向外的離心力（即擠壓力）將物料碾碎，由此而達到制粉目的。

MTW系列歐版磨粉機選粉機通過調速電機帶動轉盤上的葉片旋轉，形成對粉子的分級作用，葉片轉速的快慢是按成品粉子粒度大小進行調節的。當要獲得較細粒度粉子時，就必須提高葉片轉速，使葉片與粉子接觸增加，使不合要求的粉子被葉片拋向外壁與氣流脫離，粗粉子因自身重力的作用落入磨室進行重磨，合格的成品粉子通過葉片隨氣流吸入大旋風集粉器內，氣流與粉子被分離后，粉子被收集。

歐版雷蒙磨性能特點

1.錐齒輪整體傳動，能量損耗小，效率高。

傳統磨機需另有減速機、通過聯軸節傳動主軸，安裝時對中難度大，易產生噪音，降低效率，MTW系列歐版磨粉機為錐齒輪整體傳動，結構更加緊湊，安裝調節更方便快捷，效率大大提高。

2.內部稀油潤滑系統，先進可靠。

傳統磨機潤滑形式為脂潤滑，潤滑阻力大、溫升高、軸承壽命短，MTW系列歐式磨采用內部油泵，無需另外增加油泵或潤滑站，就可以實現主軸軸承和圓錐齒輪軸軸承的潤滑，提高了設備的使用壽命。

3.弧形風道，風量損失小，物料流動性好。

傳統磨機中的磨粉機風道，均為直板型風道。這種結構存在著氣流沖擊風道板產生阻力、氣流分子間相互碰撞的能量損失大、易產生渦流導致風道堵塞等缺點，MTW系列歐版磨所采用風道為曲面型風道，切向氣流進口順滑，阻力小，內部出口方向有利于物料的分散，不容易堵料。

4.特殊磨輥及磨環結構設計、曲面可換刀刃鏟刀，使粉磨效率提高，使用成本降低。

傳統磨機鏟刀刀刃磨損較快，而且鏟刀為整體鏟刀，刃部磨損后，需要整體更換鏟刀，浪費材料，增加停機更換時間。MTW系列歐版磨鏟刀刃部采用高耐磨合金材料，使用壽命長，更換時只需更換刀刃部分，提高了材料利用率。另外，傳統的平面型鏟刀，物料鏟起后堆積在一個層面上，使磨輥磨環中部磨損嚴重，曲面型鏟刀可將物料導向立面，使磨輥磨環上、中、下部都能粉磨，使其均勻磨損，同時也增大了有效工作面積，從而增加了產量。

5.成品粒度可調可控，選粉效率高。

分析機轉速采用變頻控制，轉速更加精確，細料分選效果更佳；隔離式旋風集粉器、選粉效率大大提高，內筒與混合氣粉流之間采用隔離結構，能夠有效提高選粉效率和選粉精度。

6.無阻力進風蝸殼（小觀察門無渦流）

傳統磨機的進風蝸殼觀察門內部門板內面向外凸出，與進風蝸殼內面不在一個平面上，這樣就易產生渦流效應，增加系統能耗。MTW系列歐版磨粉機的內部門板內面與進風蝸殼內面在同一曲面上，這樣就能有效避免渦流效應。

7.人性化設計，易于操作。

MTW系列歐版磨粉機不僅內部采用了諸多先進結構，而且外觀也采用優美的弧形結構設計，使整臺機器更加人性化，降低了工人操作時產生的不必要損傷。

8.注重環保理念

設備工作噪音小，且配備有先進的除塵器，粉塵排放濃度完全低于保規定。氣流由大旋風集粉器上端回風管吸入離心引風機，本機整個氣流系統是密閉循環的，并且是在正負壓狀態下循環流動的，獨特的空氣自循環系統，大大降低了外排風量，降低粉塵、利于環保。

石膏雷蒙磨

   一般所稱石膏可泛指生石膏和硬石膏兩種礦物。生石膏為二水硫酸鈣（Ca〔SO4〕·2H2O），又稱二水石膏、水石膏或軟石膏，理論成分CaO32.6%，SO346.5%，H2O+20.9%，單斜晶系，晶體為板狀，通常呈致密塊狀或纖維狀，白色或灰、紅、褐色，玻璃或絲絹光澤，摩氏硬度為2，解理平行{010}完全，密度2.3g/cm3；硬石膏為無水硫酸鈣（Ca〔SO4〕），理論成分CaO41.2%，SO358.8%，斜方晶系，晶體為板狀，通常呈致密塊狀或粒狀，白、灰白色，玻璃光澤，摩氏硬度為3～3.5，解理平行{010}完全，密度2.8～3.0g/cm3。兩種石膏常伴生產出，在一定的地質作用下又可互相轉化。

  石膏粉加工設備首先采用雷蒙磨粉機（也叫雷蒙磨、雷蒙機），對石膏顆粒進行細粉和超細粉的加工，加工后的石膏粉適用于建材制品、水泥緩凝劑、石膏模型、工藝品生產、食品添加劑、涂料加工、醫用橡膠、造紙輔料等行業。

石膏粉生產線加工工藝流程：

   塊狀石膏通過破碎機進行物料的破碎，破碎粒徑適用于雷蒙磨粉機的進料粒度為宜，大的不能超過30mm，破碎后的石膏由提升機提升至原料倉，然后再由電磁振動給料機均勻的送入雷蒙磨主機進行磨粉加工。雷蒙磨的工作原理是通過磨輥的轉動，在磨輥和磨環之間限定的間隙里對石膏進行擠壓碾磨，風機風量吹入雷蒙磨主機磨艙內，將碾磨后的石膏粉送入分析機系統（先要設定好需要研磨的目數），通過分析機的選粉工作，成品石膏粉會隨著管道進入大旋風收粉器，即可進行裝袋包裝。整套雷蒙磨設備采用密封式工作，減少粉塵污染。在生產過程中產生的超細粉體（大于設定的目數），也就是粉塵，會被布袋除塵器收集，噸產出率1-3kg粉塵，在正常的規則下，可以忽略不計。

石膏粉生產線特點：

1、占地面積小，成套性強；

2、便于操作和維護；

3、不會破壞石膏內部化學成分和結構；

4、研磨件采用硬度較高的高錳鋼，不會破壞石膏的顏色；

5、投資小、見效快，節約成本，使利潤大化；

6、采用先進的電氣監控系統，安全節能；

7、整套生產線僅需要一人就可操作。

石膏粉生產線設備配置：

一、    顎式破碎機（大塊狀石膏的破碎工作）

二、    斗式提升機（提升破碎后的石膏顆粒）

三、    原料倉（儲存破碎后的石膏顆粒原料，便于進行自動喂料）

四、    電磁振動給料機（自動喂料系統）

五、    雷蒙磨粉機（將石膏顆粒加工成石膏粉）

六、    電氣控制柜（控制監控整套生產線的電氣系統）

七、   粉體包裝機（加工后的石膏粉進行自動稱重包裝）

5r雷蒙磨型號技術參數：

雷蒙磨生產廠家-鄭州市中州機械制造有限公司

   鄭州中州機械是一家有著35年磨機研發經驗的知名企業，公司占地面積18000m,建筑面積10800m，公司現有員工300余人，專業技術人員60多名，主要產品有大型磨粉生產線配套設備，大型立式雷蒙磨，脈沖除塵環保設備，各種粉體顆粒包裝機等。
