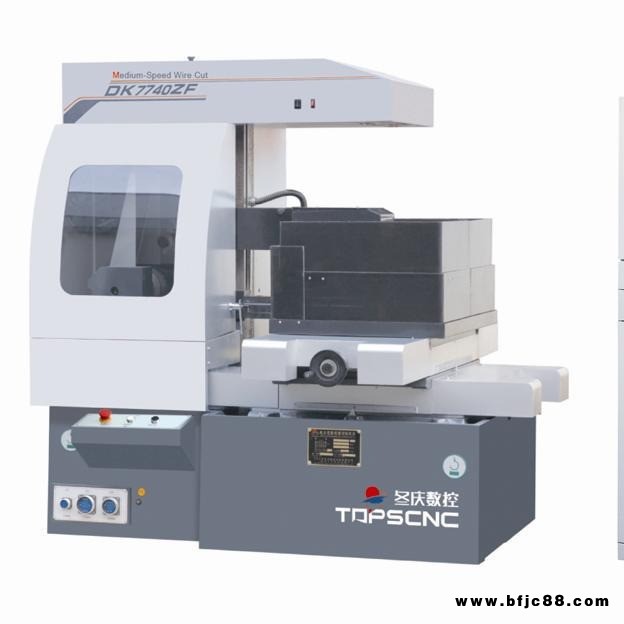

| 品牌 : | 冬慶 | 型號 : | DK7740ZF環保線切割機床 |
| 加工速度 : | 200 | 售后服務 : | 保修一年 |
| 工作臺面尺寸 : | 540*760 | 工作油糟尺寸 : | 55l |
| 工作臺行程（X*Y） : | 400*500 | Z軸行程 : | 400 |
| 切割厚度 : | 400 | 錐度 : | ±6° |
| 承重 : | 1000kg | 主機重量 : | 1730kg |
| 加工電流 : | 8a | 小電極消耗比 : | 0.001 |
| 表面粗糙度 : | 2.5UM | 功耗 : | 1kw |
| 輸入電壓 : | 380v | 電極絲直徑范圍 : | 0.15-0.20mm |
| 工作臺承受重量 : | 500kg | 機床導軌 : | 鑲鋼導軌 |
| 加工精度 : | 0.015MM | 控制系統 : | 可選 |
| 走絲速度 : | 變頻可調 | 切割斜度/工件厚度 : | ±6°/80 |
快走絲線切割機床 （Z系列小錐度）
技術參數型號 | 單位 | DK7725Z | DK7732Z | DK7740Z | DK7750Z | DK7763Z |
| 工作臺面尺寸(寬長)? | mm | 400×580 | 440×680 | 540×760 | 640×1020 | 750×1140 |
| X、Y軸向行程 | mm | 250×320 | 320×400 | 400×500 | 500×630 | 630×800 |
| U、V軸向行程 | mm | 70×70 | ||||
| 承載重量 | kg | 400 | 600 | 1000 | 1600 | 2400 |
| 直線切割厚度 | mm | 400 | 450 | 550 | ||
| 加工錐度/工件厚度 | ±6°/80mm | |||||
| Z軸升降方式 | 電動升降 | |||||
| 導軌形式 | 滑動導軌 | |||||
| 電極絲直徑范圍 | mm | φ0.15φ0.20mm（推薦φ0.18mm) | ||||
| 走絲速度 | m/sec | 111.4m/sec??7段變頻可調 | ||||
| 加工精度 | mm | 0.015 | ||||
| 切割效率 | mm2/min | ＞220 | ||||
| 表面粗糙度 | μm | Ra2.5 | ||||
| 控制方式 | X、Y、U、V步進驅動 | |||||
| 控制軸數 | 四軸聯動 | |||||
| 小指令單位 | mm | 0.001 | ||||
| 供電電源 | 3N-380V/50Hz | |||||
| 工作電流 | A | 12 | ||||
| 機床消耗功率 | Kw | 0.56 | ||||
| 工作液 | JA-1 | |||||
| 工作液箱容積 | L | 55 | ||||
| 工作液過濾方式 | 濾網? | |||||
| 控制系統 | DQE-DS-01/02/03 | |||||
| 主機重量 | kg | 1100 | 1300 | 1600 | 2300 | 2700 |
| 主機外形尺寸 | mm | 1420×1040×1600 | 1550×1170×1700 | 1800×1380×1900 | 2060×1760×1850 | 2250×2250×1950 |
??江蘇冬慶數控機床有限公司是與馬來西亞共同投資組建的中外合資企業。公司主要產品為“冬慶牌”電火花數控快走絲、慢走絲線切割機床及電火花高速穿孔機。產品融入了國際主流機床的特點，質量穩定、性能可靠，深受用戶歡迎，遠銷日本、德國、意大利、南非、波蘭、韓國、馬來西亞和香港等國家和地區。
?線切割機床特點：
1、機床精度：嚴格按國家標準檢測;
2、鑄件：床身、工作臺拖板、運絲拖板、線架立柱均進行二次人工熱處理及壹年自然時效處理，大大降低了機床過冷過熱變形系數，保證整機精度穩定；
3、導軌：全部采用Cr15軸承結構鋼，淬火硬度保證在HRC56-60o之間，保證了導軌的耐磨性；
4、絲杠：選用航天 企業西北機器廠生產的高精度滾珠絲杠，滾動摩擦力小、精度高、運絲平穩、耐磨性強，設計壽命為8--10年；
5、滾動摩擦：工作臺運動、運絲拖板運動分別用ф12、ф16精度滾柱，進行滾動摩擦進給摩擦力小、精度高、運絲平穩、耐磨性強；
6、滾筒采用礦井用無縫合金結構鋼管，MC高級絕緣及40Cr合金鋼主軸經切削加工及嚴謹?shù)膭悠胶夤ば颍p軸承支撐組裝而成，滾筒耐磨性強、導電絕緣強度高；
7、滾筒運動采用先進的同步齒輪、同步齒輪帶傳動、運絲拖板運動平穩、噪音小。
8、大錐度線架，采用擺桿式移動進給切割，切割錐度精度高；
9、工作拖板采用五相十拍步進電機驅動，力矩大、步距角小、不易丟失、切割精度高聲音小；
10、導輪采用Cr12工具鋼定點精制而成，導輪座采用H62青磷銅，中間壓塑絕緣特別設計，壽命長、絕緣強度高；
11、凡滾筒轉動軸承、絲杠轉動軸承、導輪轉動軸承均采用進口軸承，耐磨性、整機壽命長。
王女士??E-mail:271201084@QQ.com
