品牌 :	上海科謀	型號 :	HCBW
材質 :	碳鋼	連接形式 :	法蘭
公稱通徑 :	150	適用介質 :	水,蒸汽,油品,弱酸堿介質, ,液化氣
壓力環境 :	常壓	工作溫度 :	高溫
流動方向 :	單向	驅動方式 :	氣動
零部件及配件 :	執行器	形態 :	波紋管密封
類型(通道位置) :	二通式	標準 :	國標
密封形式 :	硬密封型

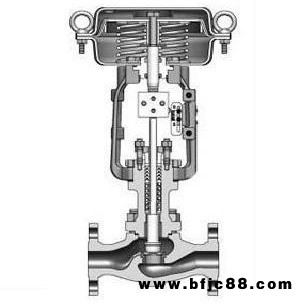

?CV3000-HCBW波紋管密封平衡籠式調節閥控制各種高溫、低溫的高壓流體，是一種壓力平衡式的調節閥。閥結構緊湊，有呈S 流線型的通道，還設有一個改善套筒周圍流體平衡流動的導流翼，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534-1-1976標準。調節閥動態穩定性好，噪音低，空化腐蝕小。其上閥蓋采用波紋管密封結構，適用于極毒、易燃易爆易揮發和稀有貴重金屬介質的調節。另該閥也可用在真空的場合。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。
???? 本產品符合GB/T4213-92。

技術參數和性能指標

閥????體

????型????式????直通單座鑄造球形閥
????公稱通徑????40、50、65、80、100、150、200mm
????公稱壓力????ANSI 125、150、300??JIS10、16、20K??PN1.6、4.0MPa
????連接型式????法蘭連接：RF、RJ
????????????????法蘭標準：JIS B2201-1984、ANSI B16.5-1981、JB79-59等
????????????????焊接連接：嵌接焊SW（4050mm） 對接焊BW（65200mm）
????材????料????鑄鋼（ZG230-450）
????????????????鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、鈦等
????上?閥?蓋????常溫型（P）：-17+230??伸長型（E）：-45-17 +230+566

????????????????伸長型（E）：-100-45

????????????????注：工作溫度不準超過各種材料的允許范圍
????壓蓋型式????螺栓壓緊式
????填????料????V型聚四氟乙烯填料、含浸聚四氟乙烯 填料、 編織填料、石墨填料

閥內組件

????閥芯型式????單座柱塞型閥芯
????材????料????不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）
????????????????不銹鋼棧焊司酞萊合金、鈦和耐腐蝕合金等
????波紋管材料??1Cr18Ni9Ti

執行機構

????型????式????HA多彈簧薄膜執行機構
????膜片材料????丁睛橡膠夾尼龍布
????彈簧范圍????20100、40120、80240kPa
????供氣壓力????140400kPa
????氣源接口????Rc??1?4
????環境溫度????-30+70

閥作用型式?????氣關式或氣開式

附????件???????定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

性????能

????泄?漏?量????金屬閥座：小于閥額定容量的0.5，符合ANSI B16.104-1976級
????????????????軟?閥?座：小于閥額定容量的10^-7，符合ANSI B16.104-1976級?
????回????差????帶定位器：小于全行程的1

????????????????不帶定位器：小于全行程的3

????基本誤差????帶定位器：小于全行程的±3

????????????????不帶定位器：小于全行程的±11

????????????????注：采用標準的V型聚四氟乙烯填料時

可調范圍???????50：1
