| 品牌 : | 鑫宏 | 型號 : | SWP-10A |
| 加工定制 : | 否 | 名稱 : | 液壓彎排機 |
| 適用范圍 : | ·用于銅鋁排的彎曲 | 體積 : | 92*50*24CM |
| 顏色 : | 藍色 | 重量 : | 120kg |
| 凈重 : | 100kg | 產地 : | 山東省濟寧市 |

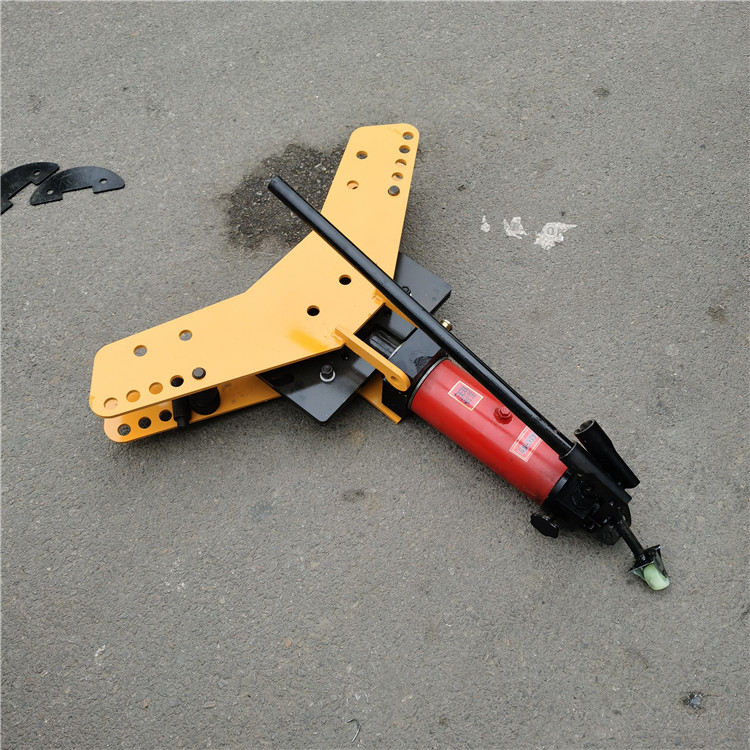

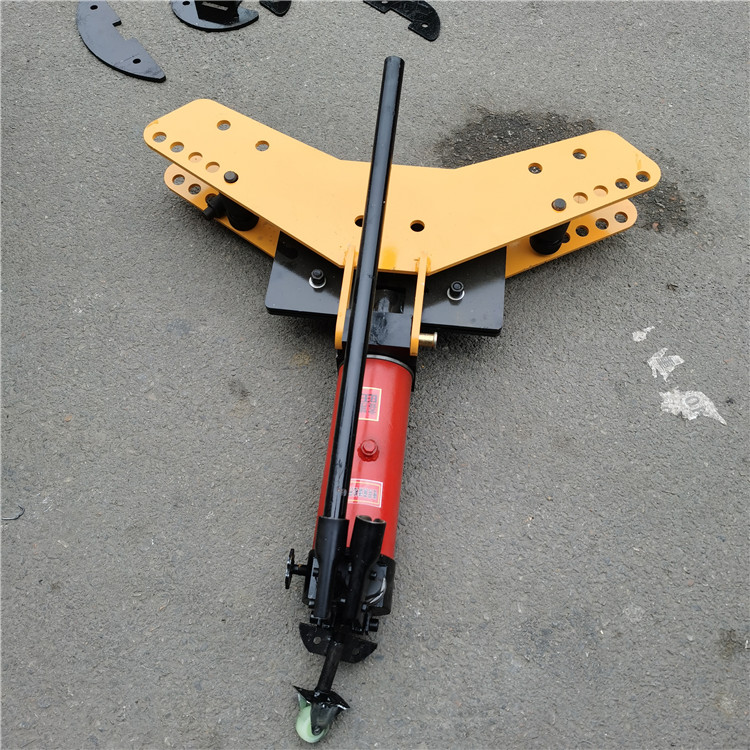

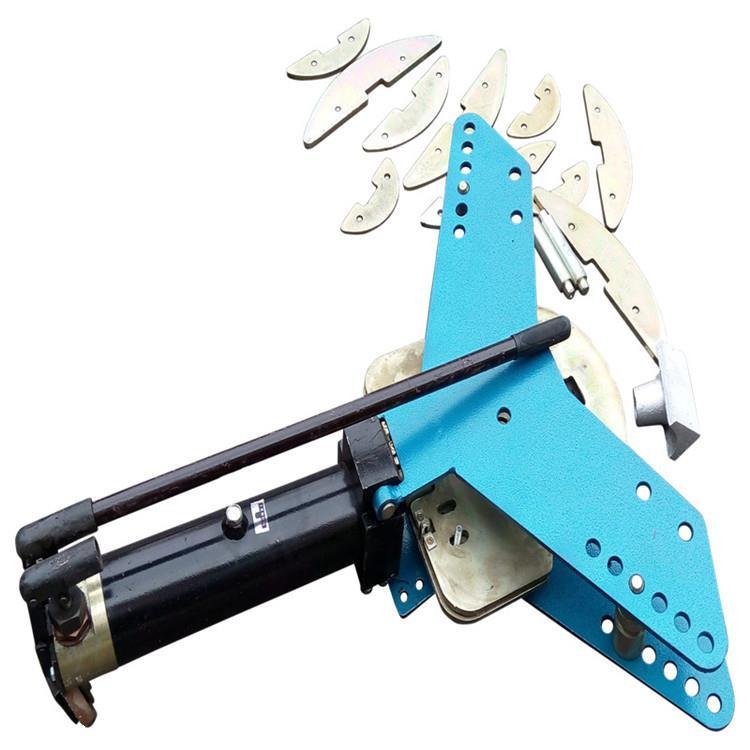

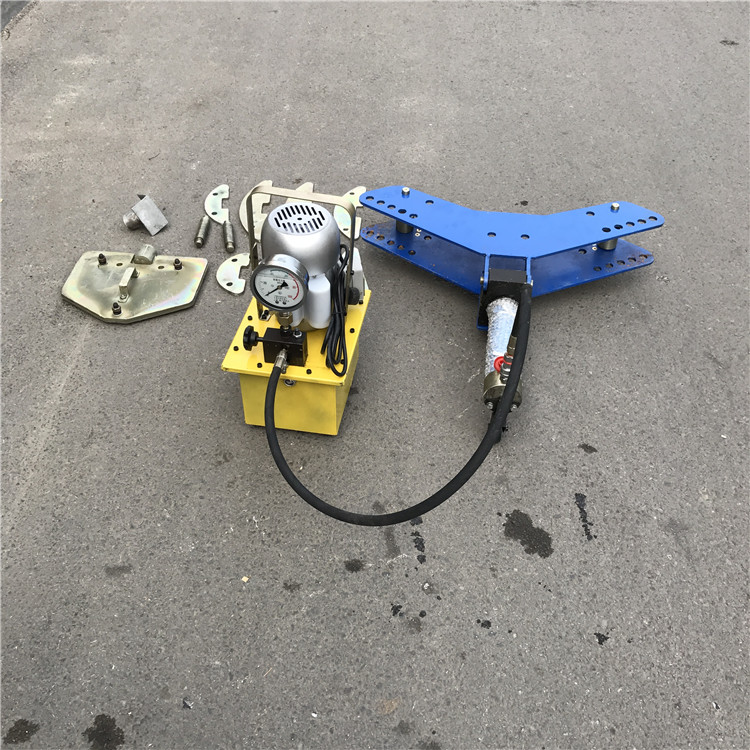

SWP手動液壓彎排機（手動彎排機，整體式彎排機）采用質量優材料和先進加工工藝，具有速度快及無故障
工作時間長等特點。一種新型的彎制鋁排，銅排的新額工具，它具有結構合理，操作方便，使用安全。手動
液壓彎排機適用于彎制鋁排、銅排，應用于工礦企業、變電所、電廠，是彎排的理想液壓工具。
手動液壓彎排機規格與性能參數
1、型號：SWP-12A
2、大工作壓力：63MPa
3、大工作行程：320mm
4、彎排范圍：鋁銅排寬度40、50、60、80、100、120、125
厚度：4-12mm
5、彎曲角度：α≥90°
6、彎曲半徑：2.5倍排寬
7、油箱容量：2kg
8、液壓油牌號：N15
9、大操作力：≤400N
性能特點：(技術參數)
表一
型號 | SWP-10A | SWP-12A |
彎曲角度a | 180度>a≥90度 | 180度>a>90度 |
彎排半徑mm | 2.5倍排寬 | 2.5倍排寬 |
彎排厚度mm | 4、5、6、8、10 | 4、5、6、8、10、12 |
彎排寬度mm | 40、50、60、80、100 | 40、50、60、80、100、120 |
大工作壓力MPa | 45 | 50 |
大工作行程mm | 250 | 320 |
液壓油牌號 | N15 | N15 |

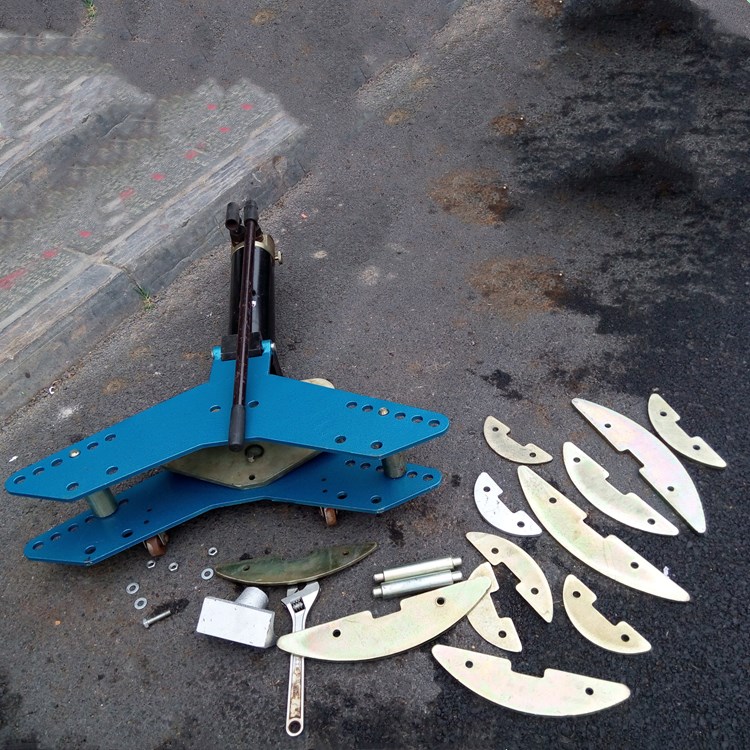

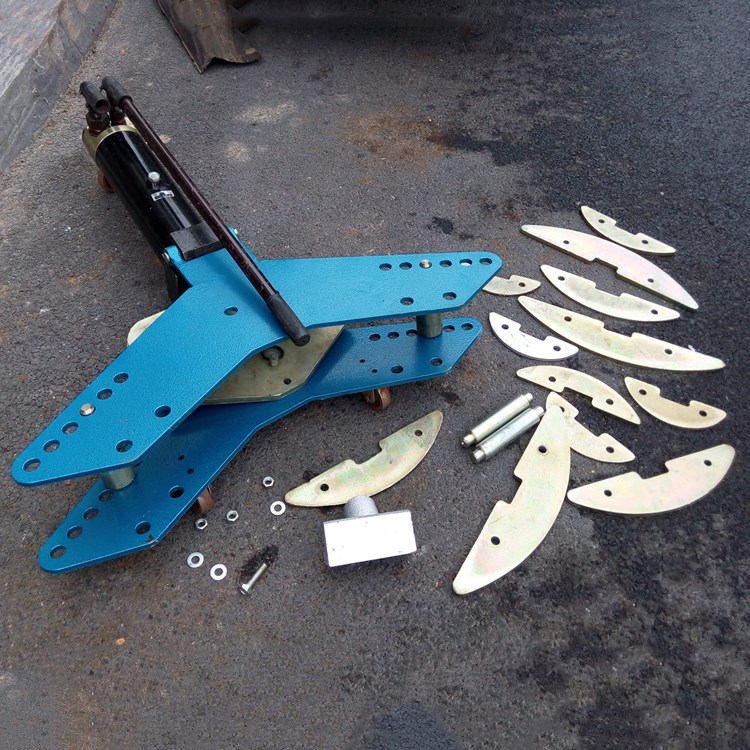

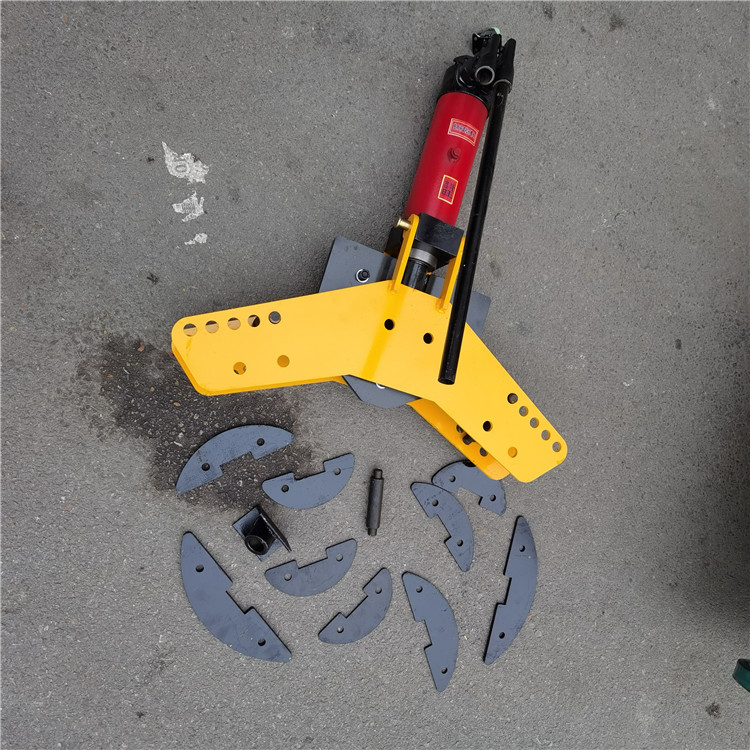

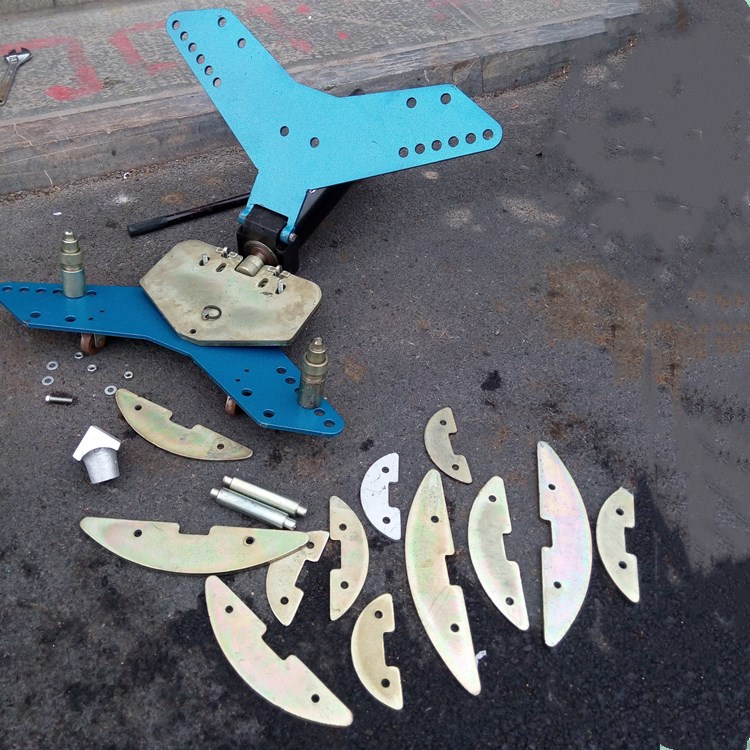

SWP-10、SWP-12液壓彎排機模板分配情況
表二
排寬mm | 排厚mm | 模板半徑mm | 模板厚度mm | 代用說明 |
40 | 4、5、6、8、10 | 100 | 4、5、8 | 10mm排厚用4+5mm模板合用； |
50 | 4、5、6、8、10 | 125 | 4、5、8 | |
60 | 4、5、6、8、10 | 150 | 4、5、8 | |
80 | 8、10 | 200 | 8、10 | / |
100 | 8、10 | 250 | 8、10 | / |
120 | 8、10、12 | 300 | 8、10、12 | / |
