| 加工定制 : | 否 | 品牌 : | 鑫隆 |
| 型號 : | TZ-50 | 外形尺寸 : | 800 |
| 重量 : | 0.2 | 訂貨號 : | xl05 |
| 貨號 : | 14-3 | 種類 : | 卷圓機 |
| 別名 : | 法蘭成形機 | 用途 : | 用于加工角鋼、扁鋼法蘭盤的專用設備 |
| 電動機功率 : | 4 | 規格 : | TZ-50 |
| 是否跨境貨源 : | 否 |
?

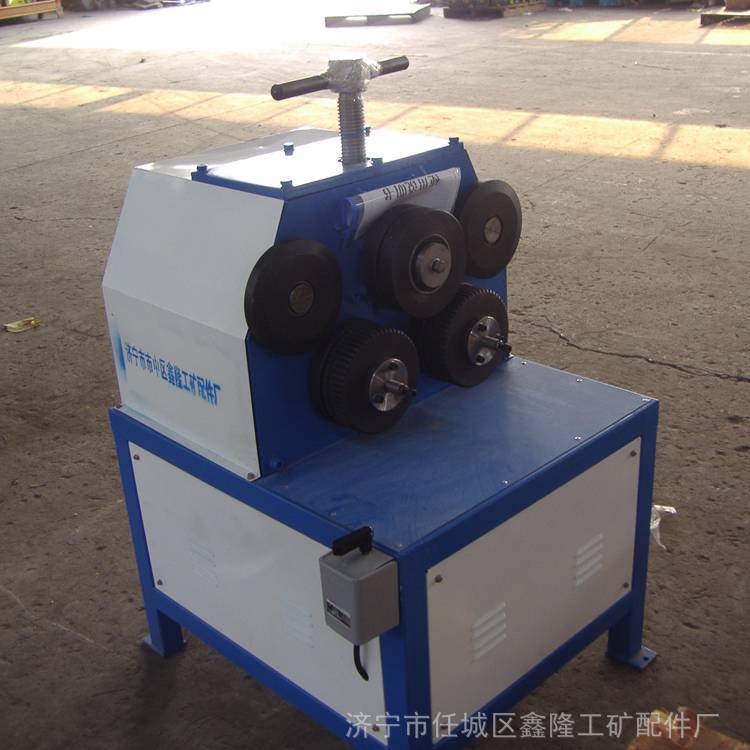

角鋼卷圓機是用于加工角鋼、扁鋼法蘭盤的專用設備。可根據不同的需要更換軋輥，可卷角鐵，扁鐵，三軋輥在工作時可調校軋輥間隙，節省材料。
?
角鐵卷圓機是將碳鋼、不銹鋼、有色金屬型材（角鋼、帶鋼、槽鋼、管子等）卷制成圓環和法蘭的一種高質量、 益的卷圓裝置。其結構獨特，具有體積小、能耗低、效率高、無噪音、安裝使用方便、操作簡單
?
角鋼扁鋼卷圓機具有結構簡單、操作方便。卷成的制品平整光滑等特點。
產品可根據用戶需要在0-360°之間任意卷圓達到用戶所需要求。
角鋼扁鋼卷圓機，可根據不同的需要更換軋輥，可卷角鐵，扁鐵，三軋輥在工作時可調校軋輥間隙
?
型號 | TZ-50 |
卷制法蘭盤zui小直徑 | 2.5#角鋼??>300mm |
4#角鋼????>400mm | |
5#角鋼????>750mm | |
下輥線速度 | 1.8m/min |
配用電機 | Y112M-4KW |
外形尺寸 | 600×520×1150mm |
重量 | 420Kg |
可根據客戶要求定制扁鋼:
扁鋼3×30內徑為:??>260mm
扁鋼4×40內徑為:??>400mm
?
角鋼卷圓機性能特征：
????1、用于卷制圓形角鋼法蘭盤和扁鋼法蘭盤
????2、一次可卷制多個同一規格法蘭盤。
????3、該機與壓筋機、單平口咬口機和卷圓機配套可生產成型金屬圓形風管，其
結構嚴謹、性能良好，為客戶節約了成本，降低了開支，是小型生產客戶的
選擇。
????4、卷圓后不改變角鋼斷面形狀，成形輥輪選用優質鋼材 ，強度高 ，壽命長?
二、主要部分及結構說明：
??????TZ-50?角鋼（扁鋼）卷圓機主要由機架部分、機芯部分和傳動系統組成。

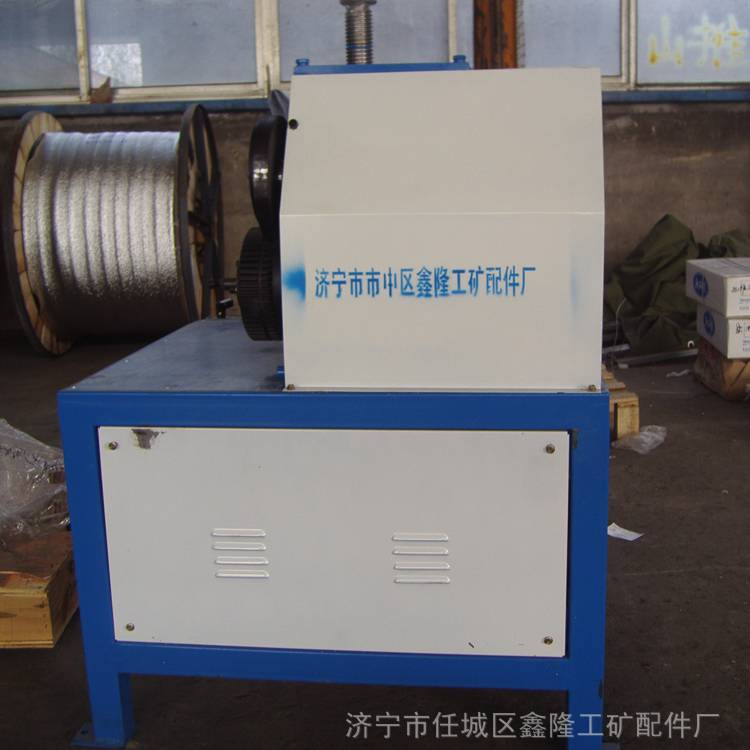

?1、機架部分：由型材和板材焊接而成，具有良好的剛性，工作臺面上設有固定
靠山，以避免加工板材摩擦機器造成磨損，使加工板材表面平整美觀。

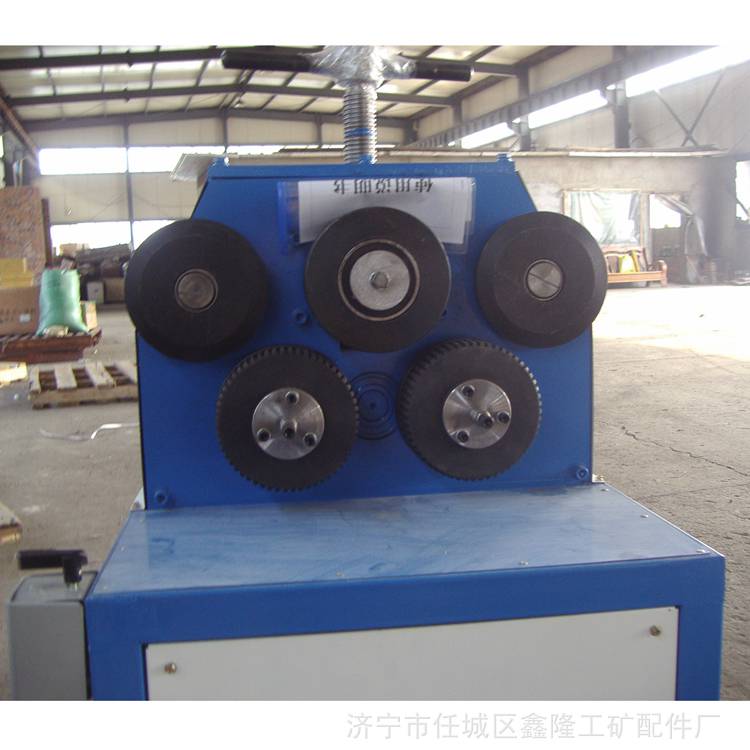

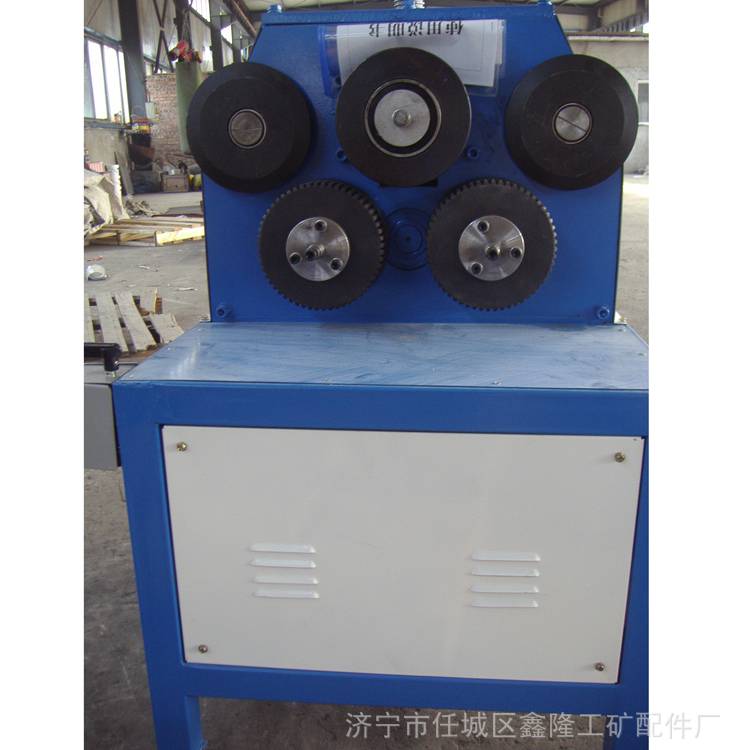

?2、機芯部分 ：由底部滾輪組和三根對稱的輥輪組成 ，具有嚴謹穩定的結構 ，
其運動過程由電動機帶動齒輪組運轉，然后再傳到對稱的輥輪以帶動機器運轉，
進行卷壓成形。
?3、傳動系統：將電動機安裝在機架底部，經三角皮帶和齒輪組件傳動，使上面
三根對稱的輥輪同步運轉，以完成加工操作。
?
