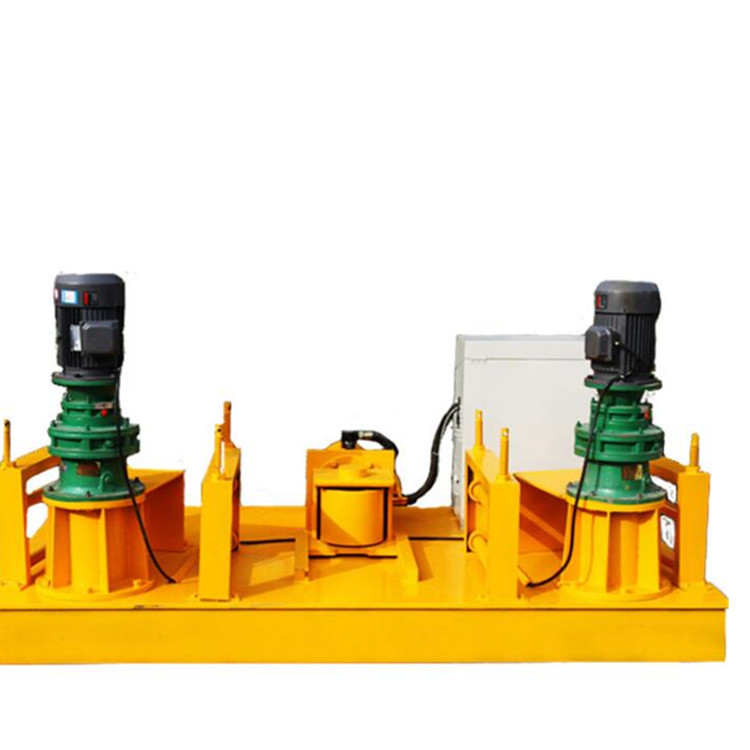

結構組成

液壓冷彎供機由兩套主電機及減速器組，主動滾輪。被動滾輪及機，齒輪泵，溢流閥，電磁轉向閥工作沒缸組成的液壓工

作站等部件組成。

工作原理

將工字鋼放在冷彎機上，與減速帶動的滾輪接觸后，將壓緊手柄進給鎖緊，啟動電機油泵組，由電動油泵輸出的高壓溢流

閥（可調整所有壓力），進入集成塊到電纜閥，有電液閥和動點開關（點進，點退）控制油缸工作，工作油缸推進，將工

字鋼與三個支撐游輪壓緊并為發生彎曲變形是時開始計算，油缸推進的長度進程為10mm-15mm,開主電機帶動工字鋼

工作，反復操作，達到所需為止?

彎曲系統

主動滾輪，被動滾輪采用特殊材料，經整體熱處理，減少游輪磨損，對工件無劃傷，使用壽命更長

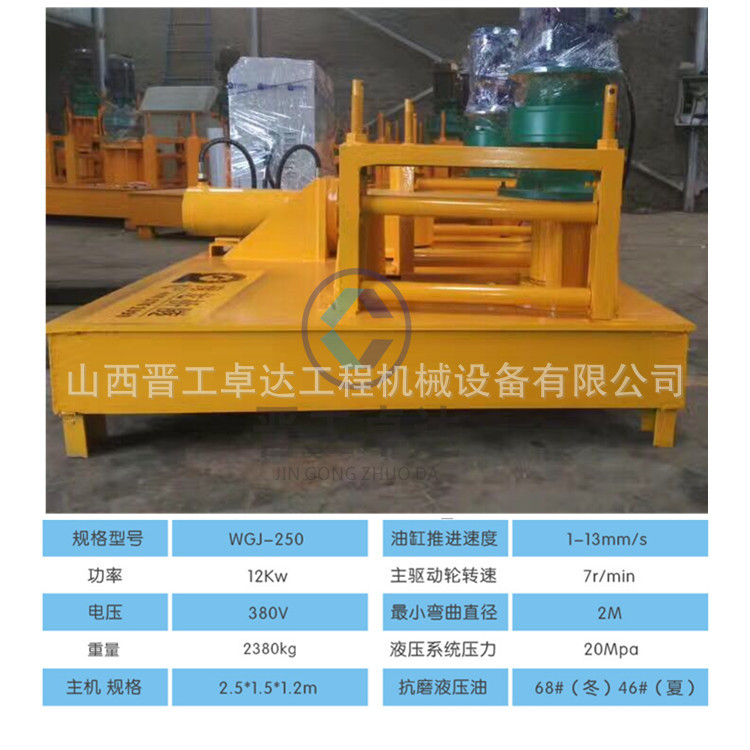

工字鋼彎拱機（冷彎機）技術參數
小的彎曲半徑?:??1.5m(根據客戶特殊要求可調至1M-1.2M,)
油缸推進速度?:???1-13mm/s
主動滾輪轉速?:??7r/min
液壓系統壓力?:??25Mpa
總功率??:??10KW
整機重量?:??2380Kg
外形尺寸?:???2.4m×1.5m×1.4m

產品詳述：（工字鋼彎拱機，液壓U型鋼冷彎機，槽鋼彎曲機）

全自動數控冷彎機特點結構：

采用電腦進行編程，輸入程序編程，使液壓操縱系統定位準確，所彎型鋼一次自動成型，效率高、操作方便。

數控冷彎機是隧道支護鋼拱架加工制作的新型設備。它由底座、機械傳動、冷彎系統、液壓系統、電器控制系

統和輔助系統等六大部分構成.?

?1.網上報價不準，具體產品價格請致電聯系電話，以電話中實際價格為準。
2.因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可以聯系我們的業務人員進行具體核實。
