一、概述

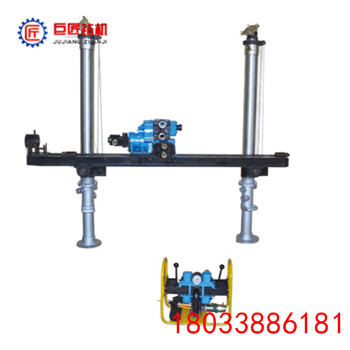

ZQJC 系列氣動架柱式鉆機是以壓縮空氣為動力，主要使用螺旋鉆桿和硬合金鉆頭回轉鉆進的動力頭式鉆機。該鉆機為便攜式，由回轉動 力裝置、導軌、雙立柱和操作臺組成。它具有安全防爆、轉矩大、轉速高、 質量輕、體積小、效率高、結簡單、維修方便等特點。適用于探測地質構 造煤層、探放水、抽放瓦斯、煤體注水、卸放壓力孔、巷道貫通超前孔、巷道錨桿支護孔及其他特殊用途。該機工作效率高、進尺費用少、成孔質 量高、工人操作勞動強度低

以上價格非真實成交價格，鉆機具體型號價格請聯系巨匠客服

二、結構簡述

該系列鉆機采用分組式布局，主要由回轉動力裝置、導軌、雙立柱和 操作臺組成。回轉動力裝置通過滑板固定在導軌上，導軌通過壓緊螺母固 定在雙立柱上，工作中產生的反扭矩靠架柱來支撐，大大提高了整機的穩 定性及鉆進效率。

1、回轉動力裝置

本系列鉆機動力源是壓縮空氣，回轉動力裝置由回轉馬達、齒輪箱、 行走馬達、行走減速箱和換向閥組成。回轉馬達由一對大齒輪構成齒輪馬 達，適合氣壓 0.4-0.63MPa，額定輸出功率為 11.0Kw。馬達有進氣口和排氣 口，通過控制換向閥手柄可以實現馬達的正轉和反轉，齒輪箱是馬達的變 速和動力輸出裝置，通過齒輪的二級變速得到合適的轉速，輸出軸得到適 合的扭矩。

行走機構動力源也是壓縮空氣，通過控制換向閥的換向手柄來控制回轉動力裝置的前進和后退，它由行走馬達和行走減速箱組成。行走馬達由一對小齒輪組成，可以正反轉。行走減速箱把馬達的動力通過一對渦輪蝸 桿換向減速后，變為齒輪輸出軸和導軌齒條的嚙合，從而形成鉆機的前進和后退。

2、立柱

該系列鉆機采用雙立柱結構，立柱是鉆機工作中的承載部件，主 要有液壓單體支柱、頂緊立柱和鎖緊套等組成，立柱通過單體液壓支 柱與巷道底板和頂板之間撐緊固定，改變鎖緊套的高度可以靈活調整 鉆機工作的高度和角度。

3、導軌總成

導軌總成整體采用焊接結構，主要由軌道、滑板和托釬器等組成， 該結構簡單牢固。導軌上安裝動力回轉裝置，同時承受著行走機構的 進給力和回轉裝置的扭矩，是鉆機中連接回轉器和立柱的重要部件。
