一、轉爐冶煉為什么要安裝TK-2000型轉爐煤氣分析系統

轉爐煉鋼的特點是吞吐量大、周期短、冶煉強度高，轉爐生產中易產生大量煙氣，其主要成分是煤氣，其中CO約占60％70％．它是一種有毒、有害、易燃、易爆的危險性氣體．也是一種很好的化工原料和工業生產能源。因此，對轉爐煤氣的凈化與回收是煉鋼中不可忽視的重要部分。過去對煉鋼所產生的氣體都采用直接放散，它不僅污染大氣，破壞了自然環境，還白白浪費了許多能源。實現轉爐煤氣 限度回收，對降耗增效，減少大氣污染，節能環保有著巨大的經濟和社會效益。

分析儀在其中測量CO/CO2和O2的值，分別在二次除塵后，煙道排放前以及氣柜出口，電除塵前的位置。CO/CO2的檢測是保證回收到 有價值的煤氣，O2的檢測是避免煤氣中的氧氣含量過高導致在回收或使用中發生爆炸。

這兩個測量點，采用維護方便，響應時間短的TK-2000轉爐煤氣分析系統是一個比較好的選擇。其IP65的防護等級，1區的防爆設計以及自動標定的功能完全可以滿足現場惡劣的工況，保證有效安全的回收煤氣。

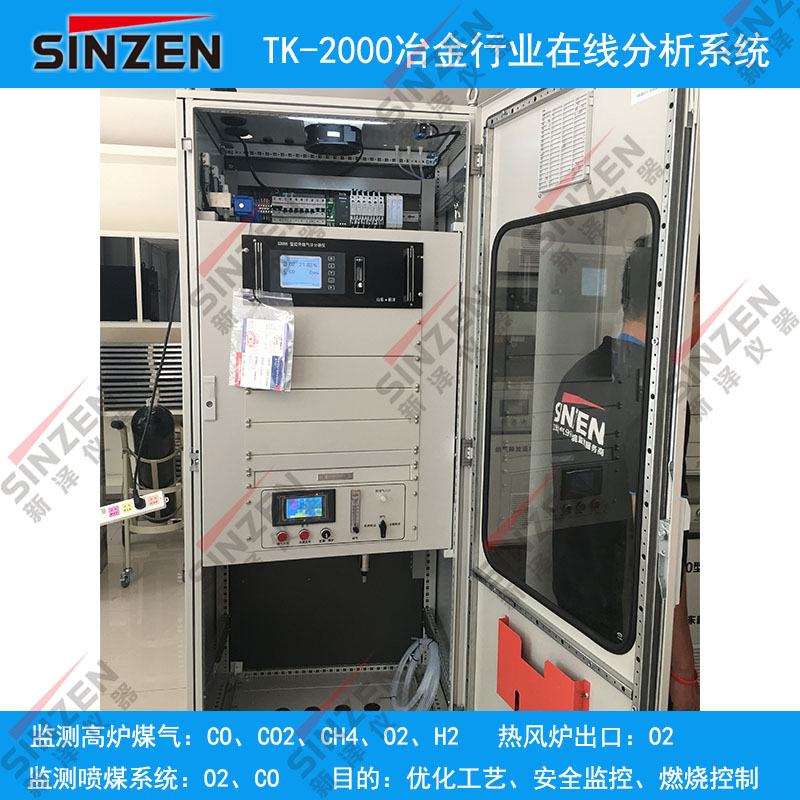

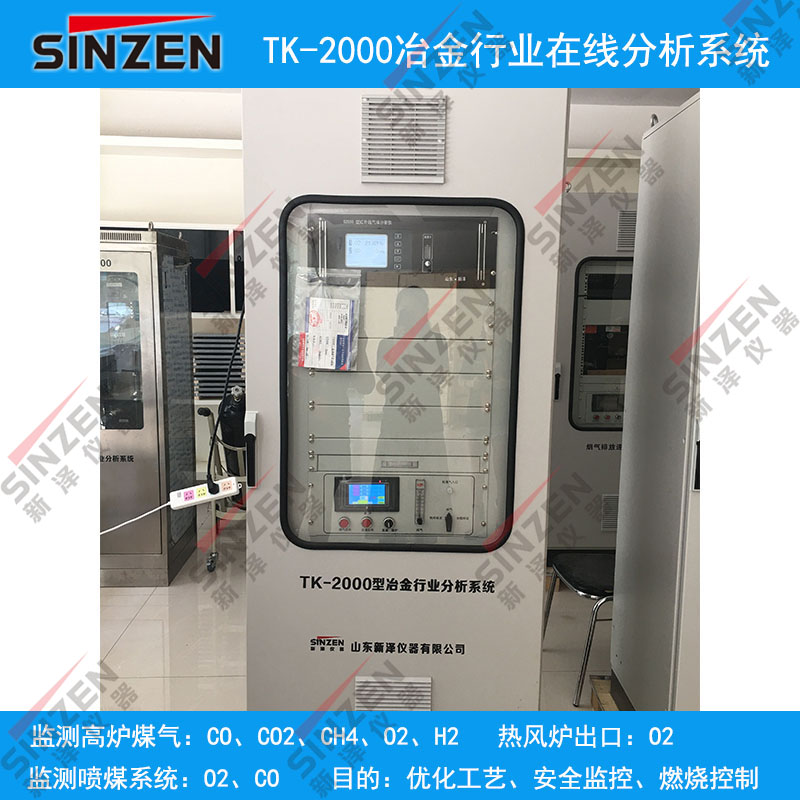

二、TK-2000型轉爐煤氣在線分析系統概述

本系統是專門為電捕焦器氣體成份在線連續檢測O2含量而精心設計配套的一種電器儀表設備。它集機、電、儀于一體,具有較高的可靠性、 的傳感器、先進的測量技術和精良的取樣預處理相結合，組成了功能完善、安全可靠、維護量小、操作簡便、使用壽命長的過程分析系統。系統采用了國際先進 的取樣和預處理技術進行凈化和處理焦爐煤氣中的焦油、煤粉塵、水汽和萘、 等腐蝕等物質，確保了分析儀器的長期在線運行。與同類產品相比具有很高的技術優勢和性價比優勢。

三、檢測工藝點及測量組份

TK-2000型轉爐煤氣在線分析系統

檢測點位：轉爐煤氣回收，煤氣柜進出總管分析

檢測組份及量程范圍：CO：0100；O₂：05

分析目的：為轉爐煤氣回收的安全生產提供數據指導，以實現節能減排增效。

聯鎖控制：本系統自動取樣、自動吹掃、自動排水、自動分析輸出（信號輸出?4-20MA），通過轉爐總控室與煤氣回收/放散系統聯鎖。

分析儀器的選擇：電化學、磁氧、西門子

三、系統主要技術參數

? ?（1）測量范圍：（組份可選）（量程可選）；

? ?（2） 允許誤差：±0.1F.S；

? ?（3）分辨率：0.01；

? ?（4）穩定性：零點漂移±1FS/7d；

? ? ? ? ? ? ? ? 量程漂移±1FS/7d；

? ?（5）重復性：0.1；

? ?（6）預熱時間：10min；

? ?（7）樣氣流量：（0.30.5）L/ min；

? ?（8）樣氣接口尺寸：G1/2；

? ?（9）電器接口尺寸：1/2NPT；

? ?（10）工作電源：AC220V±10，50HZ；

? ?（11）工作環境：溫度 －5+45；

? ? ? ? ? ? ? ? ? ?濕度 90RH；

? ?（12）防爆等級：ExdIICT6；（可選擇不防爆）

? ?（13）模擬輸出：420mA；

? ?（14）樣氣壓力：0.05MPa入口壓力0.1Mpa。

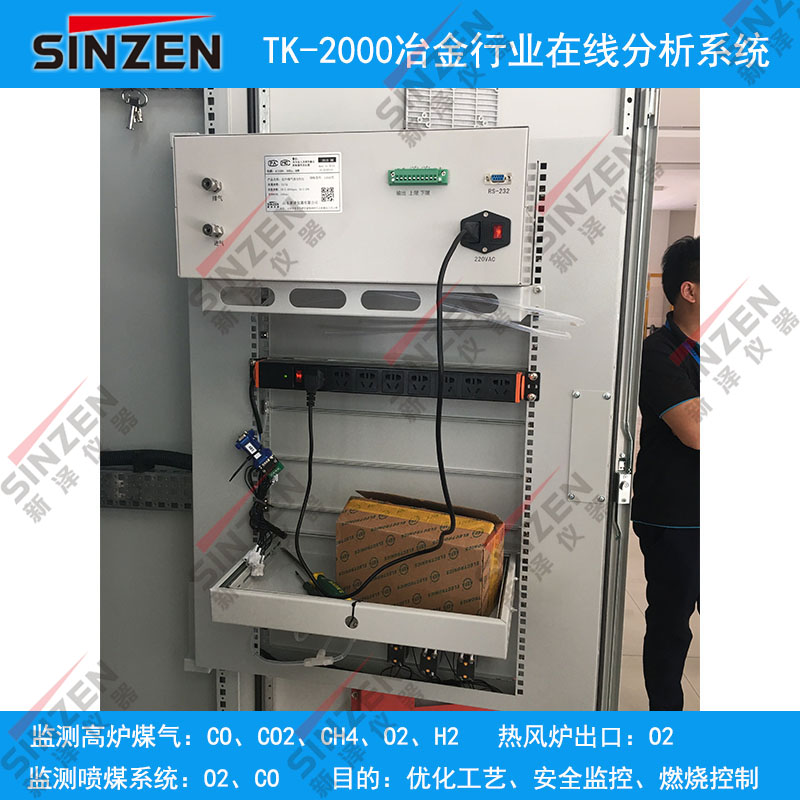

四、系統組成

該裝置為機、電、儀一體化成套分析控制裝置。整套裝置由分析機柜組件(內部包括樣品凈化處理單元、控制吹掃單元和分析校對單元等)和安裝在工藝管線上的專用取樣裝置組件組成。
????專用取樣裝置：本安型防爆。為全不銹鋼 級樣品凈化處理單元。針對焦爐煤氣所含有害成份極其復雜的這一惡劣工況，采用國際先進的渦旋管制冷除焦油、除萘、除水汽和粉塵過濾技術達到取樣凈化初級處理的目的。
????分析柜組件:分析柜可選用正壓充氣防爆結構式。
分析柜內包含以下單元：
????預處理單元:由特殊液體過濾器(洗滌槽、霧過濾器、除硫器等效組件來完成凈化焦油、萘等成份的中間級凈化處理；由冷凝器、蠕動排液泵、脫流器、精細過濾器等組成來完成精細級的凈化處理；由特制耐腐抽氣泵、流量控制器等組成樣品的取氣和穩壓穩流工作。確保焦爐煤氣樣品分步進行凈化、除塵、除濕、穩壓、穩流等一系列環節，其過濾精度可達0.1μ。將符合要求的被測樣氣，送入分析儀器，確保了分析儀器工作的準確性和長期可靠性。

分析控制聯鎖單元:由氧分析器完成樣氣氧含量的在線連續分析，連續輸出4-20mA信號。氧分析儀帶報警輸出接點，可在量程范圍內設定報警和聯鎖值，當O2含量濃度超 進行報警和聯鎖。

?

五、系統特點

? u?取樣探頭免維護，新澤公司創新設計，過濾原理創新，根本解決堵塞問題。煙塵過濾能力＜200g/NM³，維護量小。

? u?系統響應時間＜10S，儀表響應時間＜1.5S，抽氣泵流量大（6L/min），系統響時間＜10S是國內同類產品中 快的。有效指導安全生產。

? u?系統過濾精度0.1μm

? u?系統可靠性MTBF＞3年

? u?產品性價比高，1套系統可實現多組份同時在線檢測。

? u?系統為全干法過濾，取樣不失真，分析準確。

? u?真正完全無人管理的全自動化系統。

? u?熱值直觀顯示，時時觀察熱值變化。

? u?實時監測，全自動化觸摸屏控制，真正做到全天候24小時在線監測。
