| 產地 : | 河南 | 品牌 : | 新益 |
| 功能 : | 封閉裂縫 | 規格 : | 4+1公斤/組 |
| 材質 : | 膠液 | 適用范圍 : | 裂縫修補 |
施工工藝
一、材料配備：
1、按甲組份：乙組份=4：1的比例混合攪拌均勻即可使用。
2、根據現場裂縫實際寬度與施工條件可以在環氧樹脂混合液中加入適量稀釋劑（如：丙酮、二 甲苯，或樹脂專用稀釋劑的方式進行稀釋，以降低樹脂粘度，易于灌注。
3、一次性配合量以不超過500g為宜，隨配隨用,初固24h,完全固化5~7天,如果一次性配膠量過多, 初凝時間會相應縮短。
產品特點
本品為混凝土結構性微細裂縫灌漿處理專用樹脂膠，具有樹脂本體收縮小、強度高、韌性好、適應力強等特點。
產品用途
適用于灌補>0.5mm的結構性微細裂縫，亦可對砂漿、混凝土、磚板空鼓縫隙等各種狀況進行灌漿加固處理。
執行標準 GB50367-2006
技術性能
膠 | 性 能 項 目 | 檢 驗 結 果 | 性 能 要 求 |
鋼 — 鋼拉伸抗剪強度標準值（Mpa） | 11.5 | ≥10 | |
抗拉強度（Mpa） | 22.6 | ≥20 | |
受拉彈性模量（Mpa） | 1527 | ≥1500 | |
拉壓強度（Mpa） | 62.8 | ≥50 | |
抗彎強度（Mpa） | 32.1 | ≥30，且不得呈脆性（碎裂狀）破壞 |

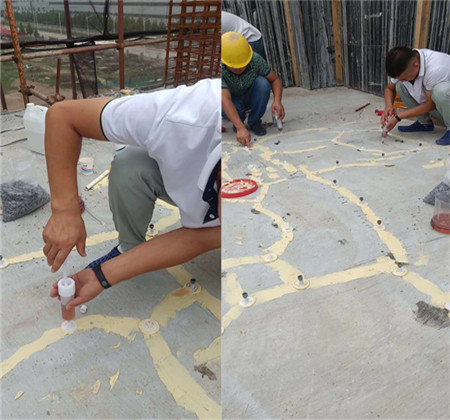

二、混凝土結構裂縫修補施工說明：
| 主 要 步 驟 | 說 明 | 工 具 及 材 料 |
1、裂縫調查，原因分析 | * 裂縫測量卡 * 記號筆 | |
2、基層處理，確定注入口 | *毛刷 *記號筆 | |
3、粘貼底座，封閉裂縫 | * 底座 * YJ-400快干封縫膠（甲、乙混合） * 開刀、刮板 | |

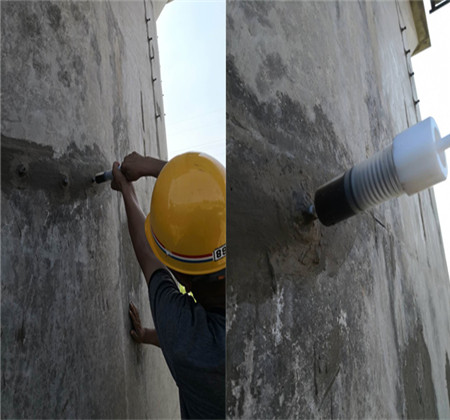

4、配制樹脂，連續注膠 | * YJ-401灌漿樹脂（A、B料混合） * 自動壓力灌漿器 | |
5、注膠完畢，拆除灌漿器，基層復原 | * 塑料刻度燒杯 |

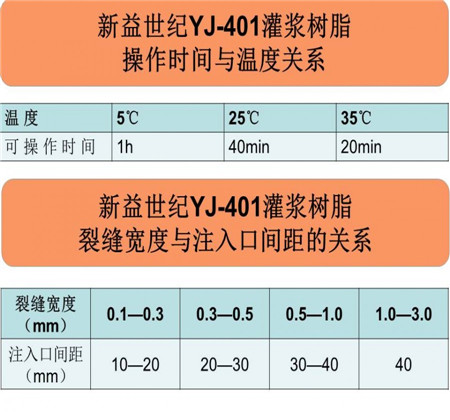

三、樹脂膠操作時間與溫度的關系
溫 度 | 5℃ | 25℃ | 35℃ |
可 操 作 時 間 | 1h | 40min | 20min |
四、裂縫寬度與注入口間距的關系
裂縫寬度（mm） | 0.1—0.3 | 0.3—0.5 | 0.5—1.0 | 1.0—3.0 |
注入口間距（mm） | 10—20 | 20—30 | 30—40 | 40 |
注意事項
1、本品適用于5℃以上環境，低于5℃時須采取升溫措施。
2、混凝土表面有明水時，應擦去并使用熱風機吹干。
3、使用場所應注意通風換氣，使用時應配帶防護眼鏡、手套、穿緊口工服，使用本品后應及時洗手。
4、在施工過程中，如不慎濺到皮膚上或眼睛里應立即用大量清水沖洗，嚴重者應及時就醫。
包裝儲運
本品在常溫下貯存，保質期12個月。
