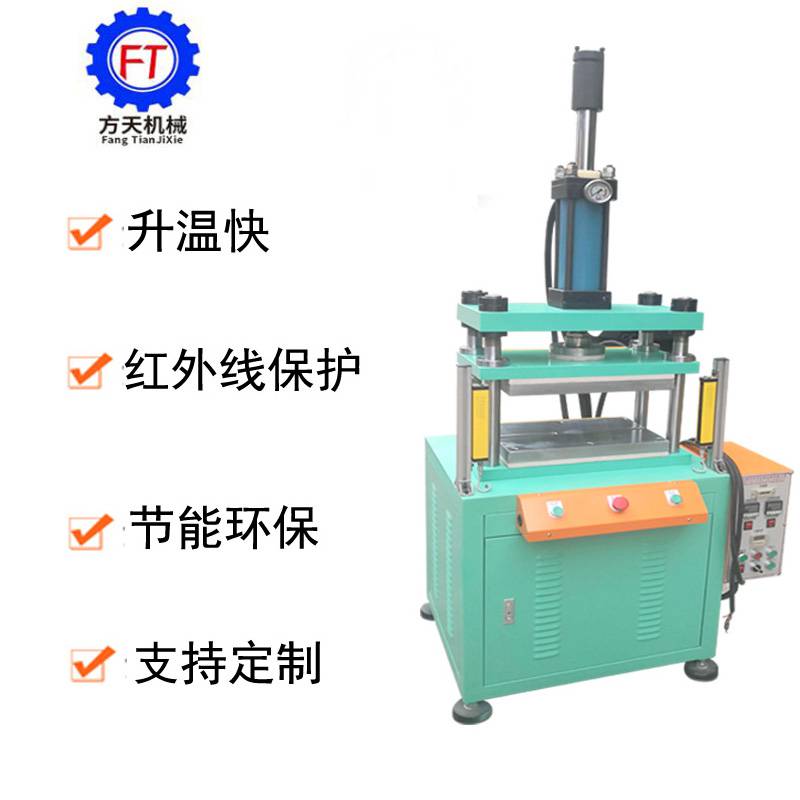

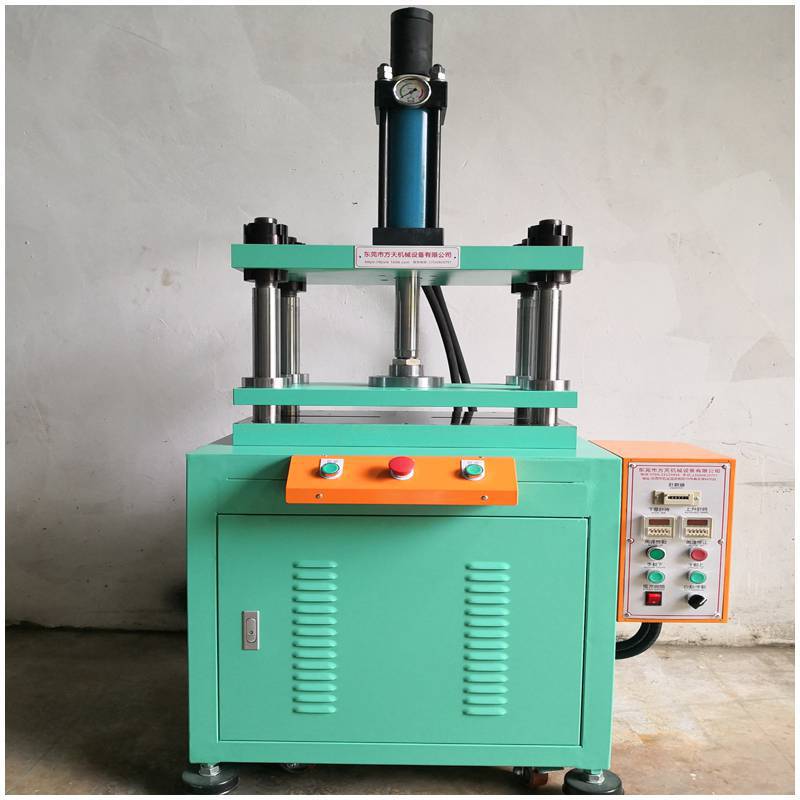

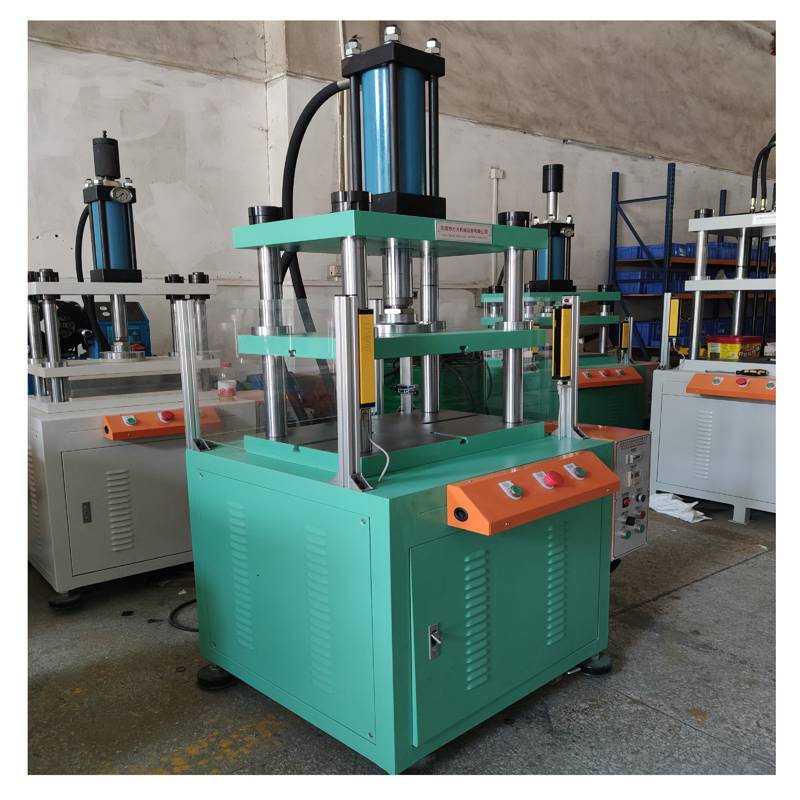

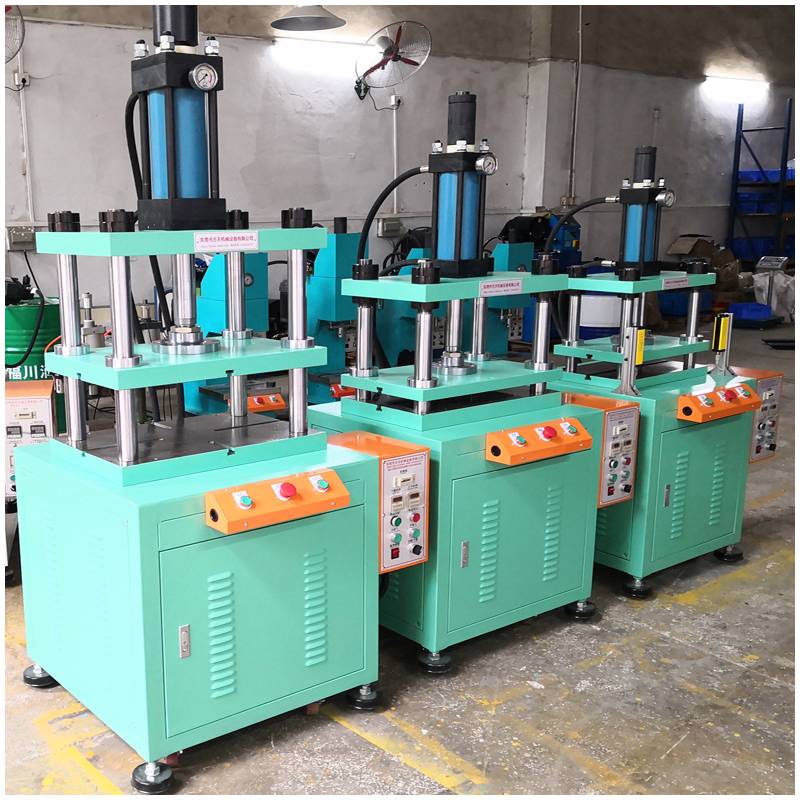

廠家非標定制四柱三板熱壓機 四柱油壓薄膜開關鼓包熱壓成型機

廠家非標定制四柱三板熱壓機 四柱油壓薄膜開關鼓包熱壓成型機廣泛用于各種PV,PE PC EVA等塑膠片經過加熱后成型的產品.也適用于板料的落料，拉伸，壓印等以及塑料，粉末制品的壓制，馬達組立、軸心、軸承壓入，變壓器成型，電器開關組立，電子、計算機零件組立、鉚合，相框成型，塑料成型、切斷等壓成型，替代傳統式冷沖壓，一次成型，無報廢率。各種手提電腦鍵盤軟性電路線路壓合成型等各種遙控器 硅膠、塑膠按鍵沖切，塑料制品整切、分切等采用四柱三板型結構，活動坂與工作臺面平行精度高，四柱精密直線自潤軸承，垂直精度高上、下發熱模板溫度分開控制，采用智能溫控器，溫差正負1攝氏度。

基本技術參數：

項  目Project 四柱三板油壓機FTO-104-10T

公稱力（KN） 250

液體工作壓力(MPa) 14

理論出力Theory output(Ton) 10（壓力大小可調）

工作面尺寸(長*寬)MM 左右柱外650*350前后柱內

工作臺離地面高度（MM） 820

開口距離（mm） 200

油缸行程(mm) 200

閉合距離（mm） 0

油缸快速下降速度 （mm/s) 80

油缸上升速度 (mm/s) 80

電源Power source 3ф380VAC,50/60Hz

備注：1.工作臺面上裝有安全光電護手

備注：以上配置會因著液壓機的具體要求有略微的調整.

主要配置名稱、品牌及數量：

液壓系統部分                                     電控系統部分

序號 品名 備注 序號 品名 備注

1 馬達 臺灣群策 1 繼電器 日本歐姆龍

2 油泵 東村 2 空氣開關 正泰

3 電磁閥 東村 3 交流接觸器 士林

4 油缸 韋品達 4 過載保護器 士林

5 壓力表 太進 5 保險 士林

6 油表 YB 6 計數器 TENGLONG

7 油面計 太進 7 計時器 士林

8 加油口 太進 8 按鈕開關 正泰

9 濾油網 太進 9 急停開關 正泰

10 油封 NOK 10 光電護手 更豪

1、本機使用46號抗磨液壓油約90升。外接三相四線AC380V電源，禁止在沒有接地線的情況下使用本機。

2、打開電源開關，電源指示燈亮。

3、確認馬達的運轉方向。

4、本油壓機為手動/自動兩種操作方式：

A.手動：打開電源開關，把選擇開關扳到手動位置，按手動下壓按鈕油缸快速下行，放手后油缸停止，實現點動操作，此操作方式可以對產品進行試壓。

B,自動：打開電源開關，把選擇開關扳到自動位置,雙手同時按啟動按鈕，油缸帶動活動工作板快速下行，下壓計時，計時時間到，油缸帶動活動快速上升，油缸停止，一周動作完成。

廠家非標定制四柱三板熱壓機 四柱油壓薄膜開關鼓包熱壓成型機

特     點：

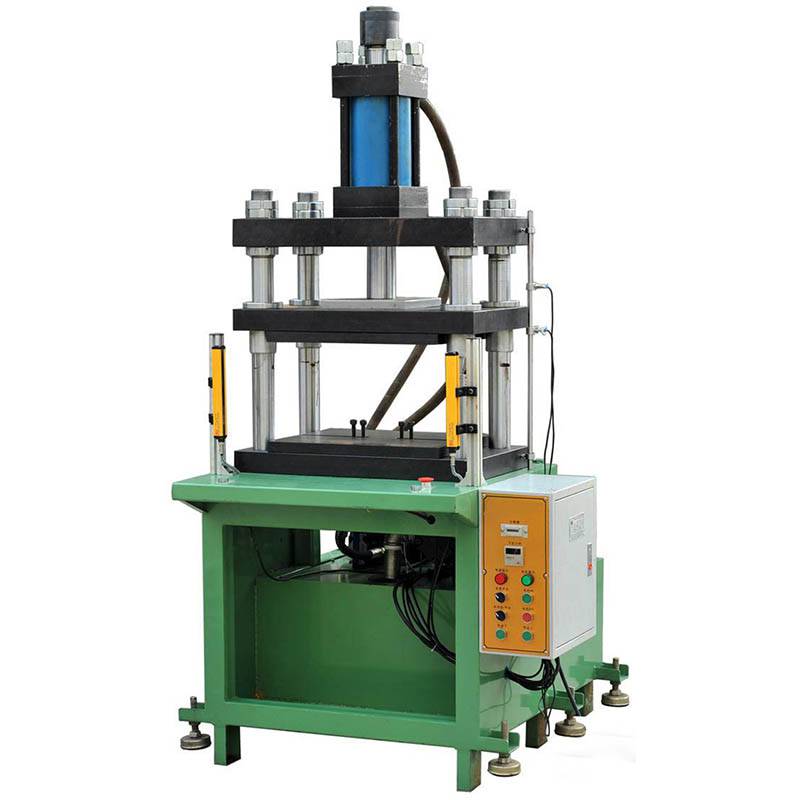

*采用四柱三板型結構，活動坂與工作臺面平行精度高，四柱精密直線自潤軸承，垂直精度高

*采用行程可調型油缸，下死點定位精度高，行程精度可達到0.01MM

*采用進口低噪音、高性能高壓油泵及電磁閥，臺灣群策電機，使用壽命長

*油壓系統內置式設計，結構緊湊，烤漆、電鍍等工藝，外形美觀大方

*上、下發熱模板溫度分開控制，采用智能溫控器，溫差正負1攝氏度

*安全設計周全，雙手操作，設有急停和上下點動按鈕，

 *可選裝光電安全保護器、測力傳感器、位移傳感器等

廠家非標定制四柱三板熱壓機 四柱油壓薄膜開關鼓包熱壓成型機適 用 范 圍：

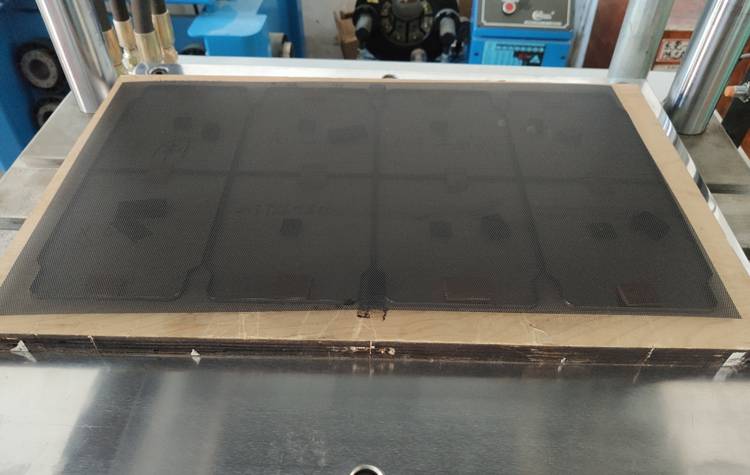

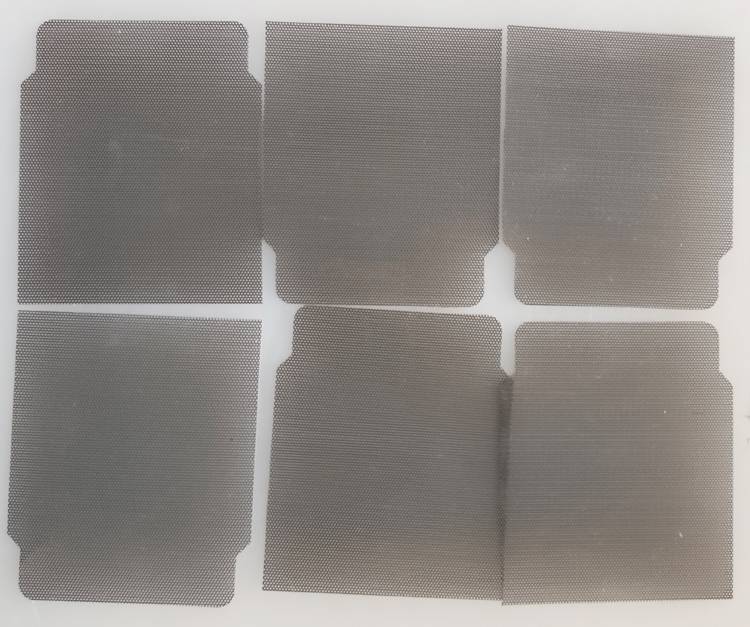

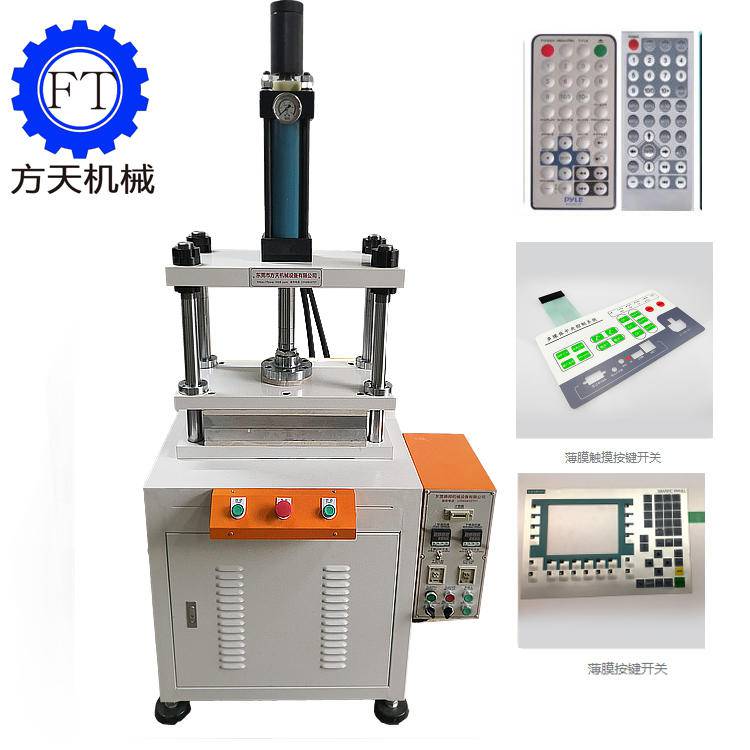

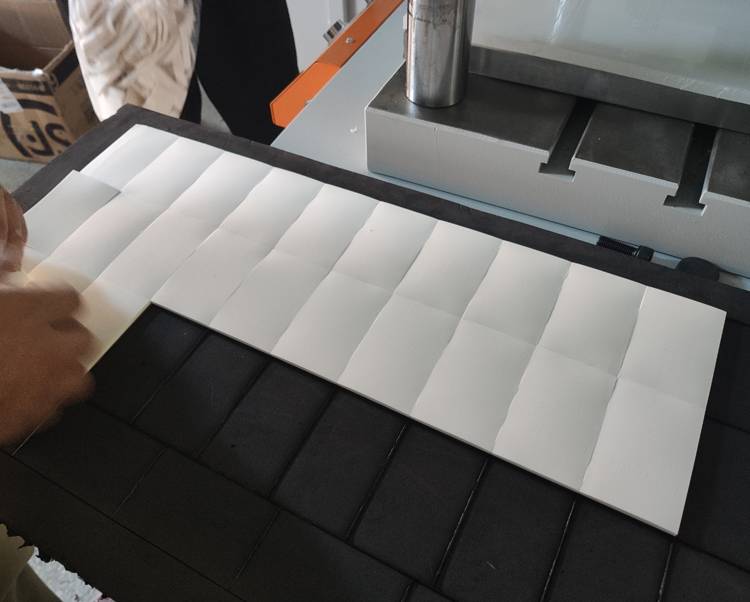

*廣泛應用于各種PC、PVC、PET等薄膜開關凹凸面熱沖壓成型，替代傳統式冷沖壓，一次成型，無報廢率

*各種手提電腦鍵盤軟性電路線路壓合成型等

*各種遙控器 硅膠、塑膠按鍵沖切，塑料制品整切、分切等

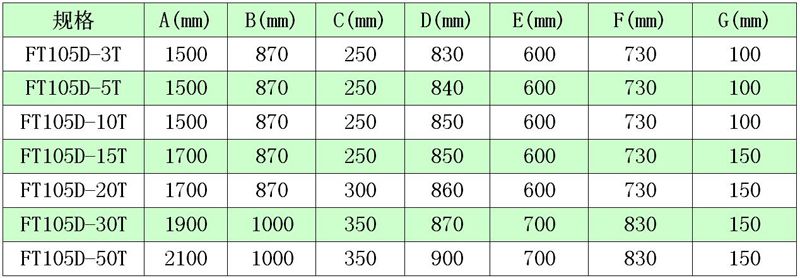

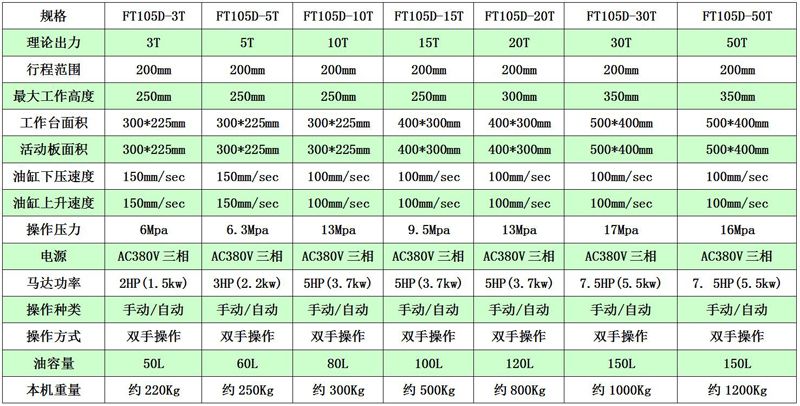

主要技術參數
