結構特點：

1.采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。

2.內無連桿、螺栓等、工作可靠、使用壽命長。可以多工位安裝，不受介質流向影響

用途：

通風蝶閥是一種非密閉型蝶閥，廣泛適用于建材、冶金、礦山、電力等生產過程種介質溫度≤300℃公稱壓力為0.1Mpa的管道上，用以連通、啟閉或調節介質量。

安裝要點：

1.安裝位置、高度、進出口方向必須符合設計要求，注意介質流動的方向應與閥體所標箭頭方向一致，連接應牢固緊密。

2.閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行 標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗持續的時間符合GB 50243要求。

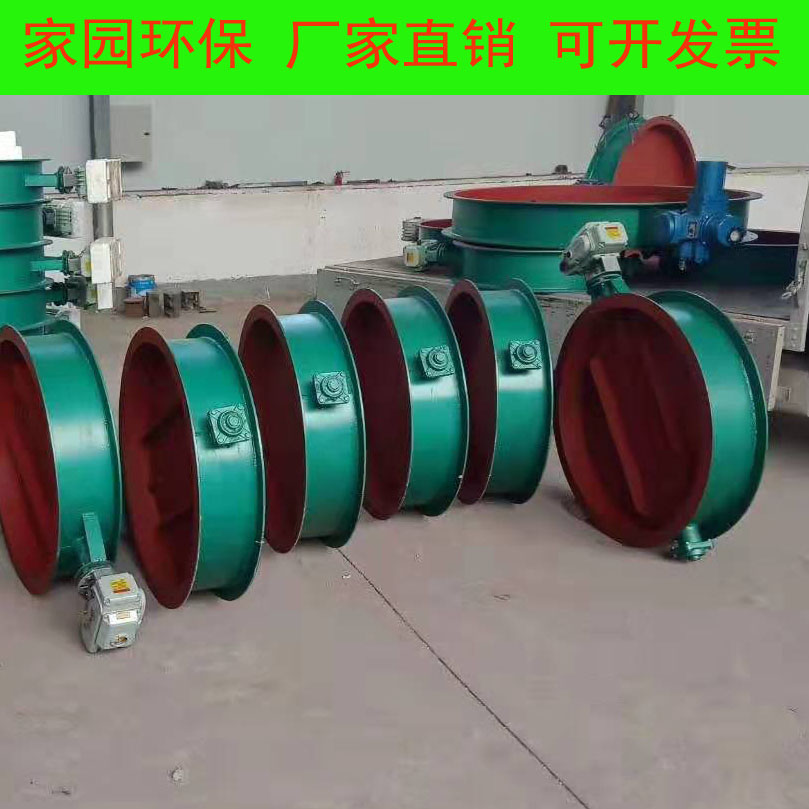

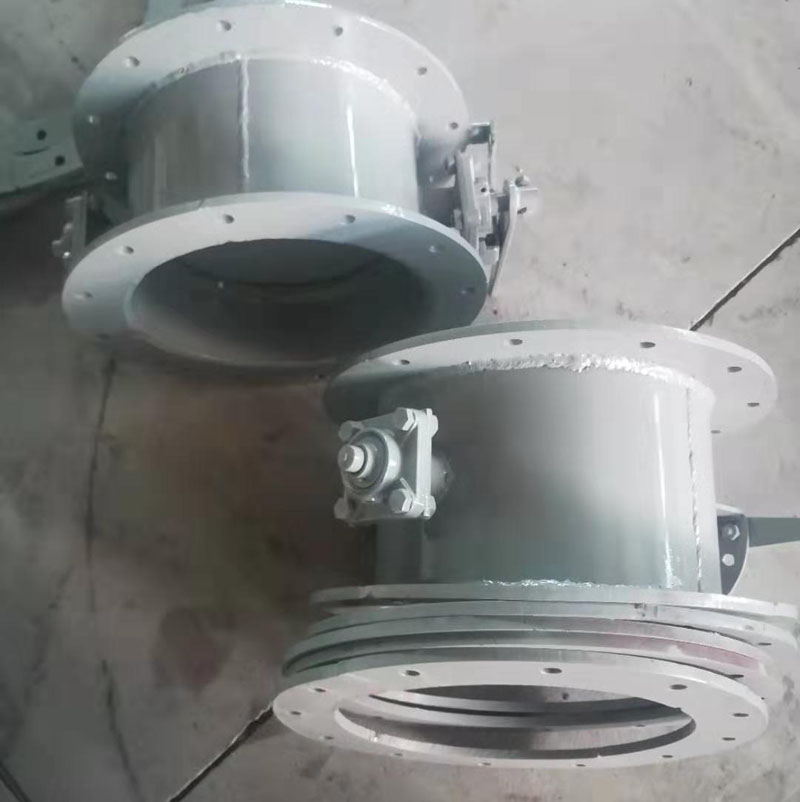

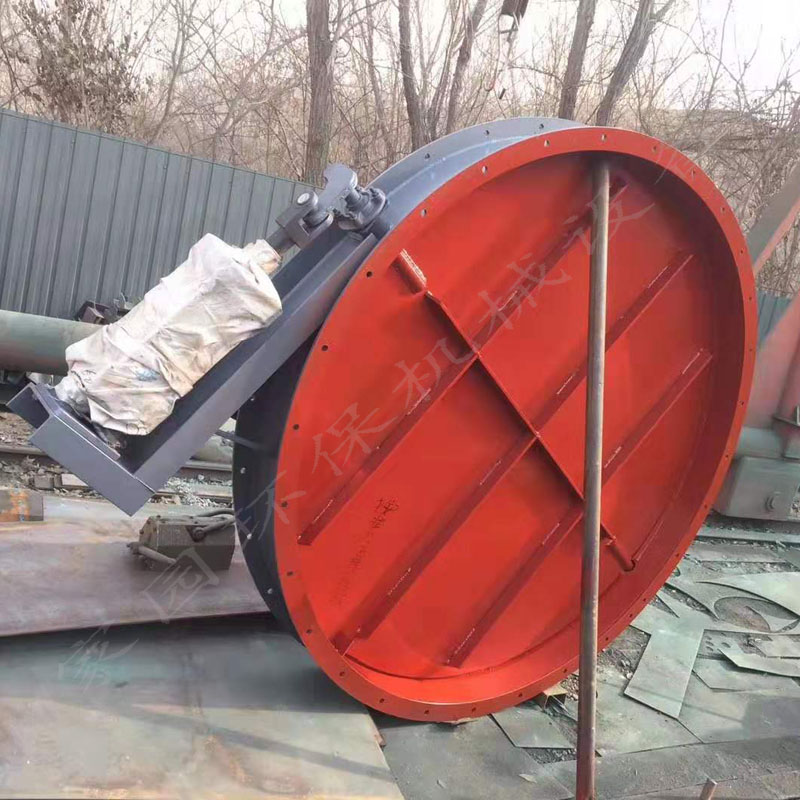

通風蝶閥也叫調節閥、風門，常用語煙氣、塵氣管道用來調節或關閉管道流量的作用。它的連接方式采用法蘭連接，分為圓形或方形兩種。根據工況粉塵性質的要求材質可選用碳鋼或不銹鋼來制作，制作時可按用戶的需求制定閥體或閥板、法蘭的厚度等。驅動方式有手動、電動、氣動、電液動。

通風蝶閥特點是長度短、重量輕、結構簡單、使用維修方便、電動可實現現場操作和遠距離控制。本閥為非密封型閥門。可作為通風除塵管路雙向啟閉及調節裝置，適用于冶金、礦山、水泥、化工、發電等行業的通風除塵及環境保護系統之中。

通風調節蝶閥的型號很多，雖然作為通風調節蝶閥的功能大體類似，但是不同型號的設備能夠處理物料的效率是有較大區別的，因此在選擇設備型號時，一定要考慮好用途特點，選擇 適合的型號才能發揮 大的效能，為生產帶來切實的便利條件。與此同時，如果選擇的設備型號跟實際生產不相符，勉強使用還會直接造成物料浪費等問題。

可以從需要處理的物料情況來看。通風調節蝶閥能夠滿足處理的物料種類比較廣泛，不管是對于小顆粒還是大塊的物料，在選擇對型號的前提下都能滿足。除了看物料的形態類型之外，還要關注的要素是所需要處理的物料的含水情況、粘度、吸附性等物料本身的狀態，物料的比重能夠影響物料提升效率，可以通過堆積比重的角度重點考量。

可以從設備卸料的角度來選擇通風調節蝶閥的型號。通風調節蝶閥的作用顧名思義就是起到輸送作用，卸料方式也是保證輸送效率 平穩的重要因素。因為如果沒有與輸送的物料相適應的卸料方式，也難以保證設備運輸功能的發揮。卸料方式主要有重力、離心拋射等方式，具體選擇何種類型的卸料方式要以保證通風調節蝶閥 運輸為基準標準。
