根據力矩平衡原理設計。在規定的負載位移范圍內，負載力矩和彈簧力矩始終保持平衡。因此，用恒吊支撐的管道和設備發生位移時，可以獲得恒定的支承力，不會給管道和設備帶來附加應力。恒吊一般用于需要減少位移應力的地方，如電站鍋爐本體，發電廠的汽、、煙風管及燃燒器等懸吊部分，以及石油化工設備和其它需要減少位移應力的地方。

基本信息

用途和適用范圍：

本標準適用于位移范圍為VS(0～180mm)、TD（0～120mm）、載荷范圍為154～217384N、使用溫度范圍-20℃～200℃的可變彈簧支吊架。

表示方法

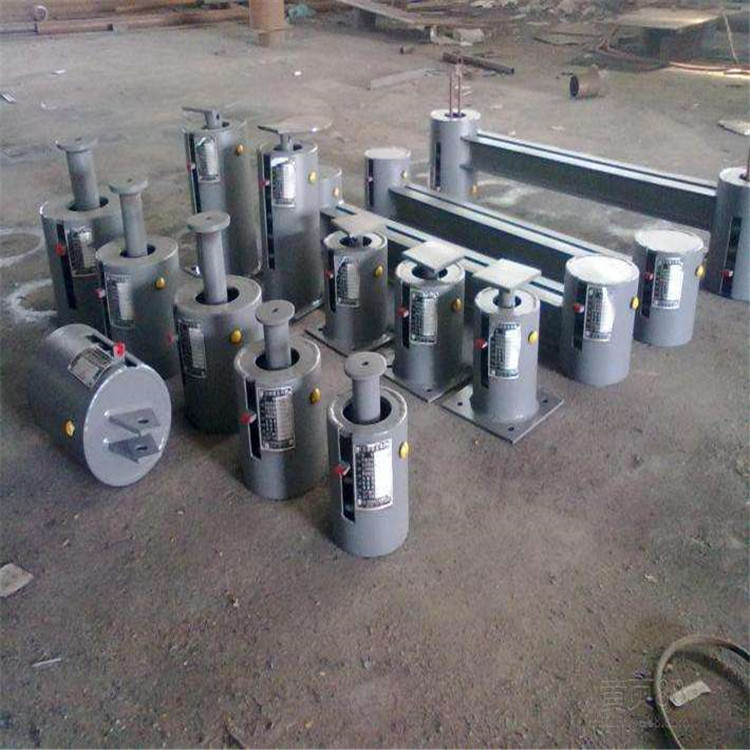

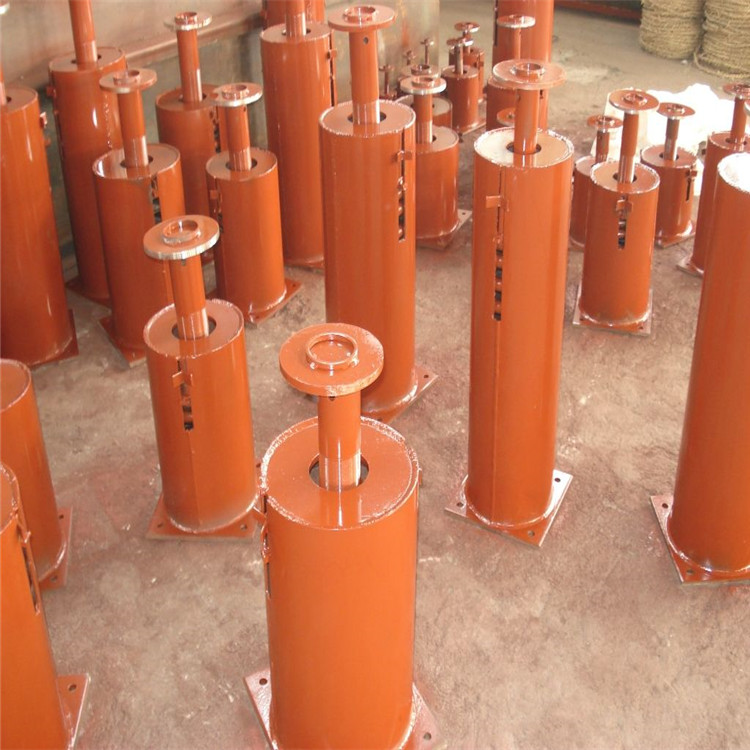

可變彈簧支吊架主要由圓柱螺旋彈簧、位移指示板、殼體及松緊螺母等零件組成。

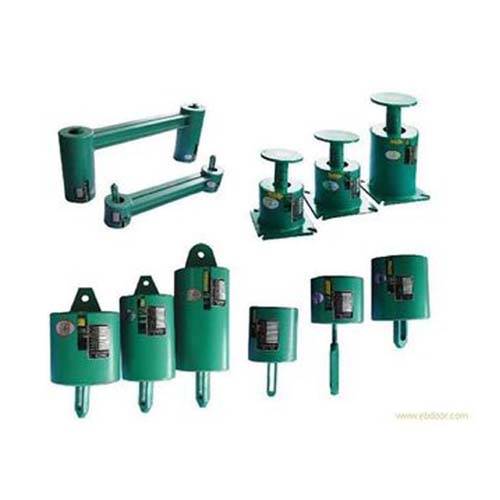

可變彈簧支吊架按安裝方式的不同，分為A、B、C、D、E、F、G七種型式。

A型----上螺紋懸吊型；

B型----單耳懸吊型；

C型----雙耳懸吊型；

D型----上調節擱置型；

E型----下調節擱置型；

F型----支撐擱置型；

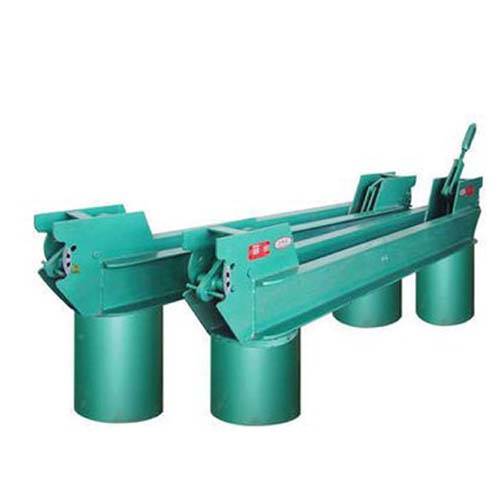

G型----并聯懸吊型；

安裝與使用：

安裝：

1.A型

上吊桿一端與根部相連；另一端用螺紋擰入彈簧支吊架頂板螺孔內，并用螺母鎖?；ɑ@螺母下端與管道吊桿上端用螺紋相連，旋轉花籃螺母，將管道吊裝到規定的安裝位置，然后用螺母鎖緊。

2.B、C型

彈簧支吊架上端與吊桿或吊板相連，吊桿、吊板另一端生根在鋼梁或樓板上。其他與A型相同。

3.D型

用螺栓將彈簧支吊架固定在鋼梁或樓板上，吊桿穿過吊架本體與管道相連，旋轉頂部螺母，將管道吊裝到規定的安裝位置，然后用螺母鎖緊。

4.E型

用螺栓將彈簧支吊架固定在鋼梁或樓板上。其他與A型相同。

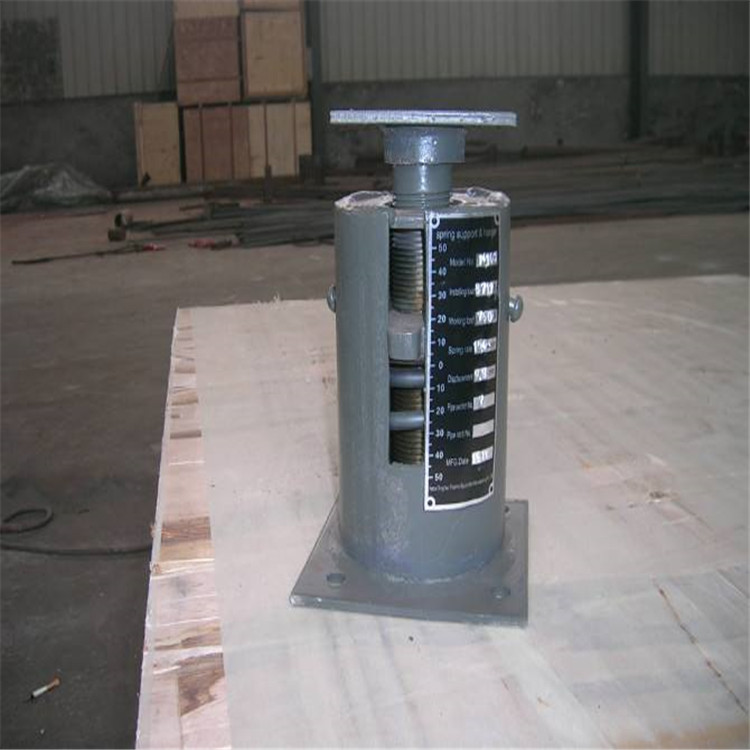

5.F型

用螺栓將彈簧支吊架底板固定在基礎、鋼梁或樓板上，頂部支撐平管道或彎道底部。當現場實際支撐高度與設計提供安裝高度有出入時，可轉動荷重柱進行微調。其微調量為Lmax與Lmin之間。彈簧型號VS30F0～9為±6mm、VS30F10～24為±12.5mm，彈簧型號VS60F、VS90F、VS120F、VS150F、VS180F分別為±25mm。

6.G型

旋轉花籃螺母，使固定在鋼梁或樓板上的吊桿拉緊，將吊架調整到設計的安裝高度，再用螺母將花籃螺母鎖緊。

注意事項

（1）由制造廠按用戶提供的安裝載荷，用上、下兩塊定位塊將彈簧支吊架的指示板固定在與安裝載荷相應的位置上，使彈簧支吊架暫處于剛性狀態。

（2）管道經清洗、壓試驗后，取下上、下定位塊，方可將管道投入使用。

（3）管道開始運行時，首先檢查定位塊是否合部拆除，再檢查指示板從安裝載荷到工作載荷的位移過程中有無卡阻現象。

（4）管道投入正常運行后，檢查彈簧支吊架在工作載荷 時的位移是否與設計一致。管道停止運行后，檢查指示板是否復位到安裝載荷的位置。檢查彈簧的吊架緊扣性等。

彈簧支吊架在出廠前制造廠進行了整定，彈簧支吊架當安裝了到管道和設備上后，作有關螺紋調整，將所定銷脫開，這時彈簧的實際承載就是設計所要求的冷態荷載。
一)、彈簧支吊架的用途和適用范圍：
本標準適用于位移范圍為0～120mm、載荷范圍為154～217384N、使用溫度范圍-20℃～200℃的可變彈簧支吊架。
(二)、彈簧支吊架的結構形式和型號表示方法：
可變彈簧支吊架主要由圓柱螺旋彈簧、位移指示板、殼體及松緊螺母等零件組成。
可變彈簧支吊架按安裝方式的不同，分為A、B、C、D、E、F、G七種型式。
A型----上螺紋懸吊型；
B型----單耳懸吊型；
C型----雙耳懸吊型；
D型----上調節擱置型；
E型----下調節擱置型；
F型----支撐擱置型；
G型----并聯懸吊型；

可變彈簧支吊架廠，可變彈簧支吊架廠家，可變彈簧支吊架價格，可變彈簧支吊架作用，可變彈簧支吊架標準，可變彈簧支吊架材質
可變彈簧支吊架又叫做變力彈簧支吊架，它的適應荷載范圍為200～210000N，適用熱位移量為40、45、80、90、120、135mm，使用溫度范圍-40℃～120℃。

可變彈簧支吊架根據安裝形式分為中間連接型彈簧吊架TH1，上下連接型吊架TH2、支架彈簧TH3三種型號。

TH1又分為A、B、C三種類型；

TH1A為單耳連接吊架彈簧；

TH1B為雙耳連接吊架彈簧；

TH1C為螺紋連接吊架彈簧；

這三種類型彈簧，主要用于懸掛在鋼梁、管梁、底板上。

TH2適用于安裝在鋼梁上；

TH3主要用于擱置在基礎、鋼梁、樓板上。

可變彈簧支吊架在電廠，化工，石油等行業得到了廣泛的應用。本吊架適應荷載范圍為200～210000N，適用熱位移量為40、45、80、90、120、135mm，使用溫度范圍-40℃～120℃。
