斜齒輪系列螺旋齒輪減速機：

先將電機軸鍵槽與緊力螺栓垂直。為保證受力均勻，先將任意對角位置的安裝螺栓旋上，但不要旋緊，再旋上另外兩個對角位置的安裝螺栓后逐個旋緊四個安裝螺栓。后，旋緊緊力螺栓。所有緊力螺栓均需用力矩板手按標明的固定扭力矩數據進行固定和檢查。減速機與機械設備間的正確安裝類同減速機與驅動電機間的正確安裝。關鍵是要必須保證減速機輸出軸與所驅動部分軸同心度致。

減速機-性能特點：

FA77DV160M4齒輪減速箱 SA87DRS71M4蝸桿減速器?

1垂直輸出、結構緊湊、硬齒面?zhèn)鬟f扭矩大、高精度的齒輪保證了工作平穩、噪音低、壽命長。

2K系列減速機安裝方式：底腳安裝、空心軸安裝、法蘭安裝、扭力臂安裝、小法蘭安裝。

3輸入方式：電機直聯、電機皮帶聯接或輸入軸、聯接法蘭輸入。

4輸出方式：空心軸輸出或?qū)嵭妮S輸出，平均效率為94%。

5和R系列組合能得到更大的速比。

齒輪減速機性能：

FA77DV160M4

1、四大系列齒輪減速電機的科技含量，有斜齒輪與蝸輪蝸桿結合一體傳動，提高該機力矩與效率。該系列產品規格齊全，轉速范圍廣，通用性好，適應各種安裝方式，性能安全可靠壽命長，實施了國際標準要求。?
2、機體表面凹凸具有散熱作用，吸振強，低溫升，低噪音。
3、該機密封性能好，對工作環境適應性強。
4、四大系列斜齒輪蝸輪減速機傳動精度高，特別適應在有頻繁啟動的場合工作，可連接各類減速器及配置各類型電機驅動，可安裝在90度傳動操作位置。
5、四大系列減速機關鍵零部件采用了高耐磨材料，并經過特種熱處理，具有加工精度高，傳動平穩、體積小承載能力大、壽命長等特點。
6、斜齒輪減速機可配置各種類電機，形成了機電一體化，完全保證了產品使用質量特征。

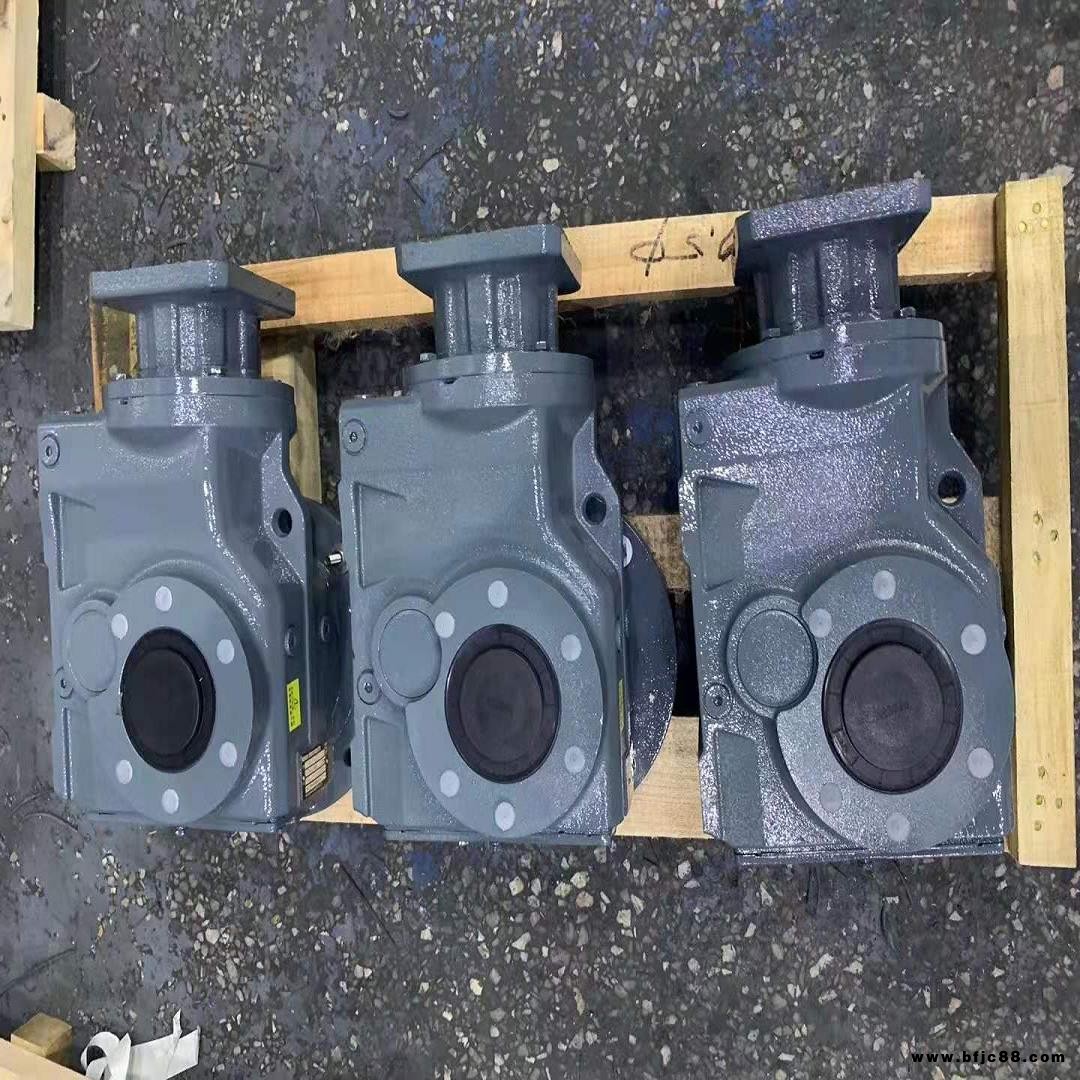

　1.特點：采用錐齒輪傳動,垂直輸出，結構緊湊、噪音低.
　　2.安裝型式和輸出方式：底座式，法蘭式，小法蘭式，扭力臂式安裝，實心軸和空心軸輸出。
　　3.輸入方式：直聯電機，軸輸入和聯接法蘭輸入。
　　4.減速比：8.1～191，K/R組合可達13459，平均效率94%。

性能描述：

FA77DV160M4齒輪減速箱 SA87DRS71M4蝸桿減速器?

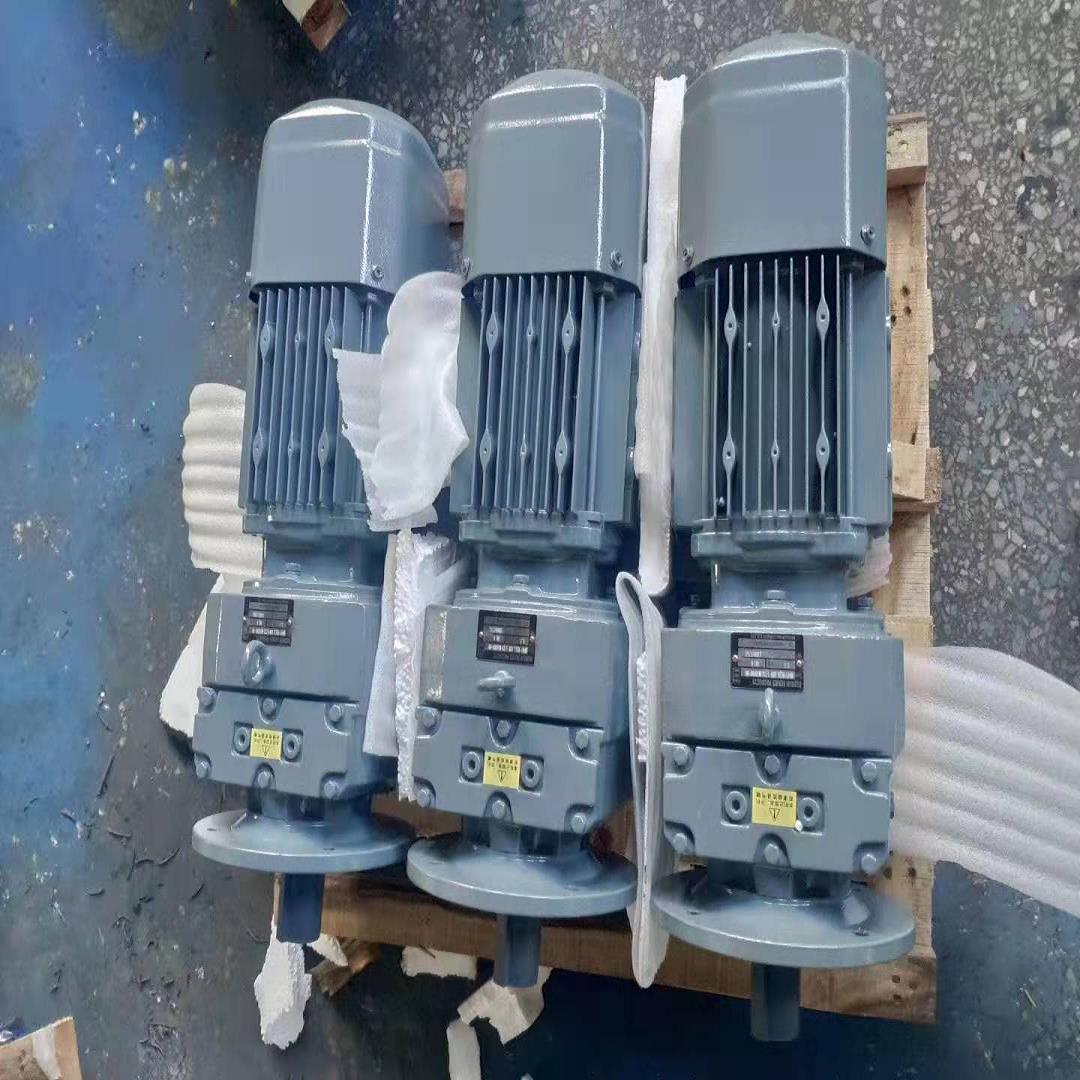

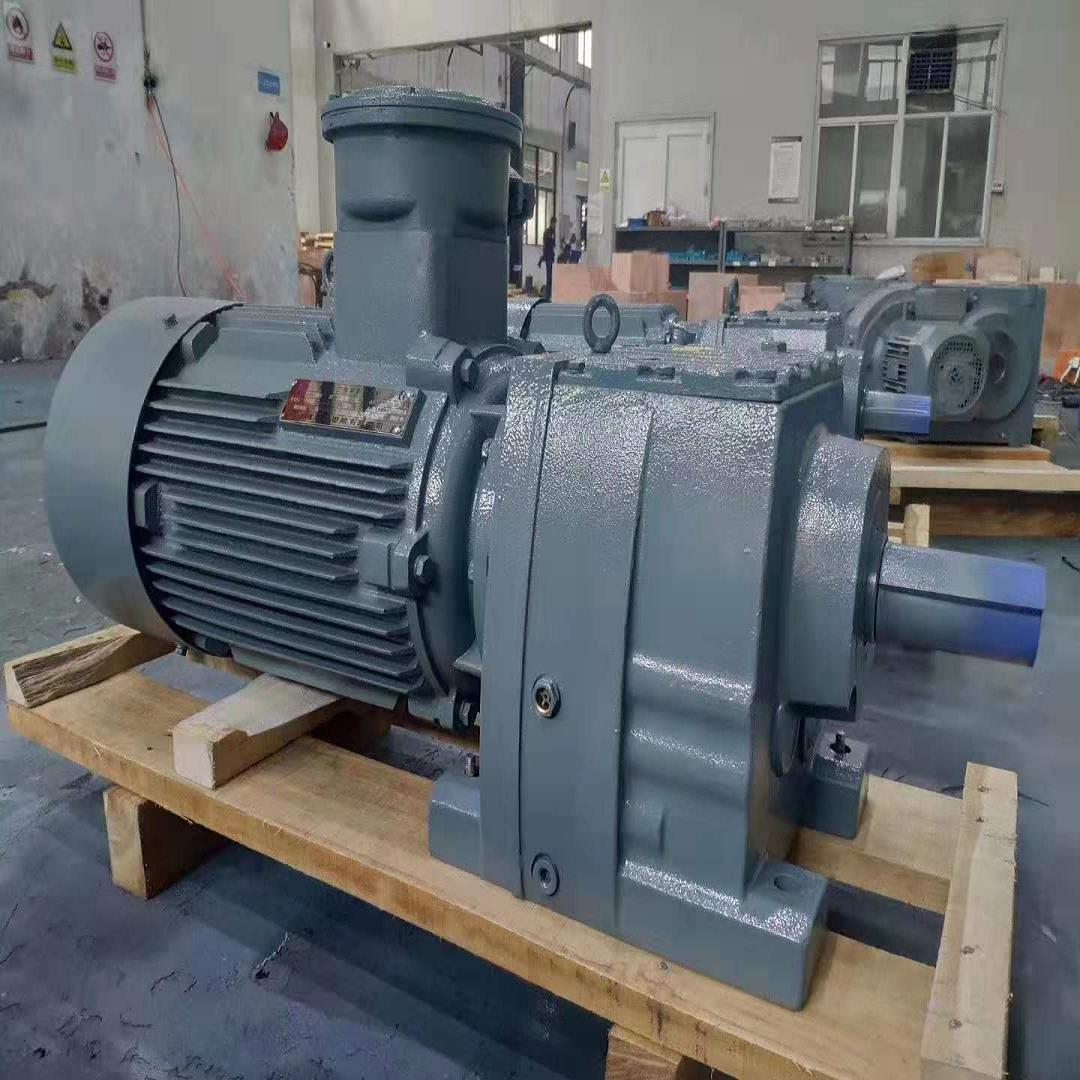

1、小偏置輸出，結構緊湊，限度利用箱體空間，二級、三級在同一箱體內。

2、采用整體式鑄造箱體,箱體結構剛度好,易于提高軸的強度和軸承壽命。

3、安裝方式：底腳安裝、法蘭安裝有大小法蘭，易于選擇。

4、實心軸輸出，平均效率是二級96%、三級94%、R/R 組合平均效率85%。

5、專為攪拌設計的RM系列能承載較大的軸向力、徑向力。

齒輪減速機，主要材質：

1，箱體：HT250高強度鑄鐵，射型內腔，有效減少機械磨損；

2，齒輪：20CrMO優 金鋼，碳氮熱處理（精磨后保持齒輪硬度HRC60）

3，軸：45#，表面硬度HRC50
