綜合傳熱試驗裝置  換熱器綜合實驗儀  散熱器熱工性能測試臺

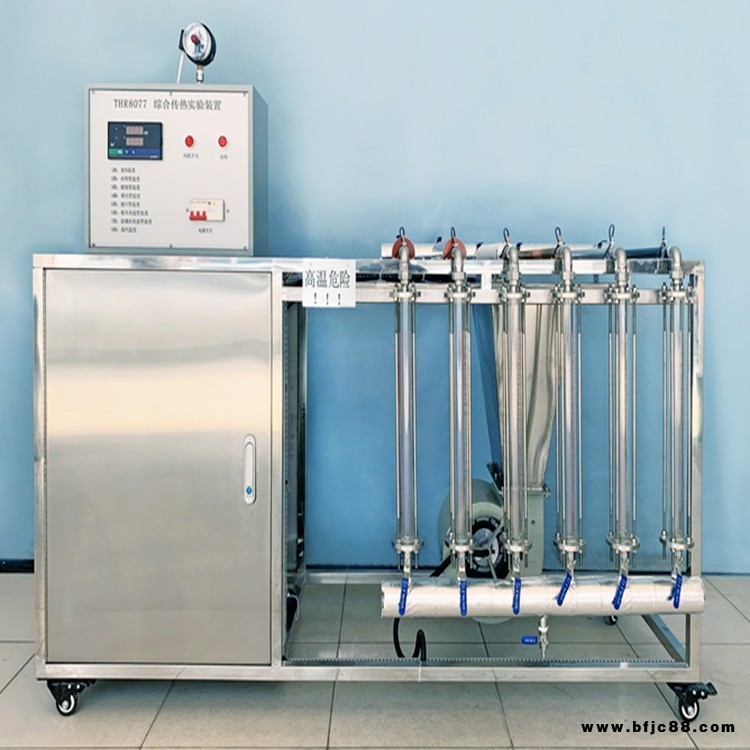

1、綜合傳熱試驗裝置

一.實驗目的

1.可觀察和分析在自由對流、強迫對流影響管道傳熱的傳熱系數K值。

2.觀察由于管道的外表狀態及空氣流動情況的不同，對管道換熱的影響并計算出每根管子的總傳熱系數K值。

二.技術指標

1.實驗控制溫度為110℃，安全閥、壓力、溫度控制器三種安全保護。

2.工作電源：電壓AC380V±10%、50Hz，三相五線制、功率4500W。安全保護：具有接地保護、漏電保護、過流保護。

3.電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣、防弧、阻燃自熄等特點，布線整齊，安裝可靠，便于查找、維修和調換線路。

4.裝置外形尺寸：1900×600×1600mm。

2、 換熱器綜合實驗

一．實驗目的

1.熟悉換熱器性能的測試方法。

2.了解套管式換熱器、螺旋板式換熱器和列管式換熱器的結構特點及其性能的差別。

3.加深對順流和逆流兩種流動方式換熱器換熱能力差別的認識。

4.繪制換熱器傳熱性能曲線。

二.技術指標

1.換熱器換熱面積（F）：①套管式換熱器：換熱面積0.56㎡。②螺旋板式換熱器：換熱面積：0.6㎡、壓力范圍：3.0-4.5Mpa。③列管式換熱器：換熱面積0.6㎡、壓力范圍：1.0Mpa。

2.裝置工作環境：常溫、常壓下運行,工作電源AC220V、50Hz，單相三線制、功率6KW。安全保護：具有接地保護、漏電保護、過流保護。

3.裝置外形尺寸：1200×700×1750mm。

。

3、 散熱器熱工性能測試

一.實驗目的

1.通過實驗了解散熱器熱工性能測定方法及低溫水散熱器熱工實驗裝置的結構。

2.測定散熱器的散熱量Q，計算分析散熱氣的散熱量與熱媒流量G和溫差ΔT的關系。

3.可進行散熱器的阻力測試。

二.技術指標

1.裝置工作環境：常溫、常壓下運行，實驗室保持通風干燥。

2.供水溫度:≤90℃。

3.工作電源：AC220V±10%、50Hz，單相三線制，功率5000W。安全保護：具有接地保護、漏電保護、過流保護。

4.電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣、防弧、阻燃自熄等特點，布線整齊，安裝可靠，便于查找、維修和調換線路。

5.裝置外形尺寸：1200×500×1900mm。

三.主要配置及參數

1.電加熱器：3個，U型加熱棒，功率1.5kW。

2.加熱水箱：304不銹鋼，容積約15L。

3.恒溫水箱：304不銹鋼，尺寸為800×430×400mm，容積約138L。

4.熱水循環水泵：電壓：220V，頻率：50HZ，輸入功率150W，流量：1.0m3/h，額定流量：0.5m3/h，揚程 17m，額定揚程：15m，額定轉速：2800r/min，絕緣等級：E級。

5.轉子流量計：2個，流量范圍 16～160L/h，20℃。

6.水位計、304不銹鋼流量調節閥。

7.U型壓差計：2個，測量范圍-2500~2500pa，精度10pa。

8.散熱器：鋼制三柱散熱器，換熱面積3.2m2。二柱散熱器：換熱面積2.6m2。

9.溫度傳感器：PT100熱電阻,測量范圍-200~420℃，分辨率0.1℃。

10.溫度控制儀：AC180-240V，50HZ，電源功耗：≤5W，分辨率：1℃，PID調節控溫，K型熱電偶溫度輸入，精度 ±0.2℃，高精度PID調壓模塊電路。

11.溫度變送器：分辨率0.1℃。

12.電流數顯表：三相智能數顯表，AC1A，5A。DC4-20mA，電壓AC100V，220V，380V，660V。DC75mV，精度等級：±0.5FS±1個字，電源與輸入為AC2kv/1min，絕緣電阻≥100MΩ。

13.信號輸入數顯巡檢儀：分度號輸入，8~16通道可選擇，測量范圍：4-20mA/0 - 1000，AC220V/50Hz，精度：0.5%。

14.電源控制系統：漏電保護器（德力西）、帶燈自鎖按鈕開關（正泰）等組成，控制箱面板采用鋁質凹字技術制作。

15.管路：304不銹鋼編織軟管。

16.304不銹鋼安裝控制柜（30*30mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。

17.提供實驗報告測試樣本（作為調試驗收標準）。
