加工定制 : | 是 | 品牌 : | 上海方晨 |
型號 : | FCR241II | 產品適用范圍 : | 職校、技校、中專、大專及院校 |
電源 : | 單相三線 | 工作電壓 : | AC220V、50Hz |
外形尺寸 : | 800×450×1200mm |
熱工、傳熱傳質實驗教學仿真平臺
熱工類實驗裝置 青島熱工類實驗裝置制造商 非穩態準穩態實驗儀 綜合傳熱試驗裝置

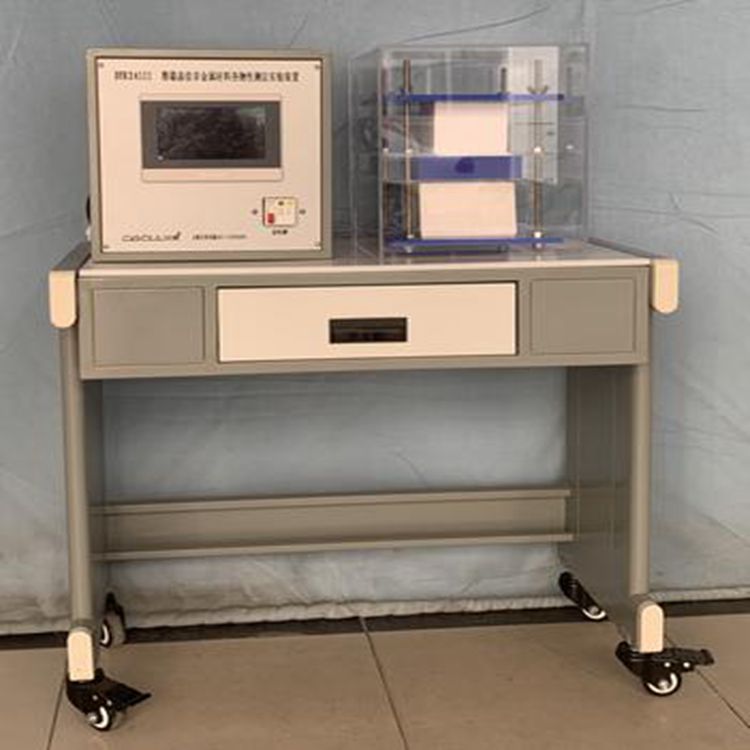

1、 非穩態(準穩態)法測材料的導熱性能實驗
一.實驗目的
1.鞏固非穩態導熱的基本理論,學習用熱線法測定非金屬固體的導熱系數的實驗方法和測試技能。
2.測量絕熱材料(不良導體)的導熱系數和比熱、掌握其測試原理和方法。
3.繪制出材料的導熱系數 與溫度的關系曲線。
二.技術指標
1.工作電源:電壓AC220V、50Hz,單相三線制、功率50W。安全保護:具有接地保護、漏電保護、過流保護。
2.裝置外形尺寸:800×450×1200mm。
2、 穩態平板法測定絕緣材料導熱系數實驗裝置
一.實驗目的
1.鞏固和深化穩定導熱過程的基本理論,學習用平板法測定絕熱材料導熱系數的實驗方法和技能。
2.測定試驗材料的導熱系數。
3.確定試驗材料導熱系數與溫度的關系。
二.技術指標
1.符合GB/T 10294-2008/ISO 8302:1991 (絕熱材料穩態熱阻及有關特性的測定-防護熱板法)要求。
2.工作環境:常溫、常壓下運行。
3.實驗工況改變熱平衡時間:≦30分。
4.導熱系數測試范圍:0.01-1.6W/mK,測量精度3%。
5.工作電源AC220V、50Hz±10%、50Hz,功率960W,安全保護:具有接地保護,漏電保護,過流保護。
6.裝置外形尺寸:900×500×1200mm。
三.主要配置及參數
1.雙面冷卻實驗臺本體:電木板330*330mm,銅板300*300mm、厚度5mm,PVC試件:270*270mm、厚度20mm,2塊。
2.電加熱器:薄膜加熱器,自制。
3.水泵:流量20L/min,功率90W,揚程3m。
4.水箱:白色PP板、厚度10mm。
5.高精度電流電壓調節裝置1臺,精度調節等級0.1% 。
6.溫度傳感器:PT100熱電阻,長度1.2m。
7.溫度儀1臺:控制精度:熱板、冷板均為±0.1℃。設定溫度:100℃。
8.8路信號變送輸出巡檢儀:SWP-MD80,4-20ma ,220V、50Hz,測量精度0.2%FS。
9.電源控制系統:雙面亞光密紋噴塑電控箱1只、漏電保護器(德力西)、帶燈自鎖按鈕開關(正泰)3個、旋轉按鈕2個、線槽等組成,控制箱面板采用鋁質凹字技術制作。
10.雙面亞光密紋噴塑實驗桌(配萬向輪及禁錮腳、調整角可調整桌面水平及固定)。
11.提供實驗報告測試樣本(作為調試驗收標準)。

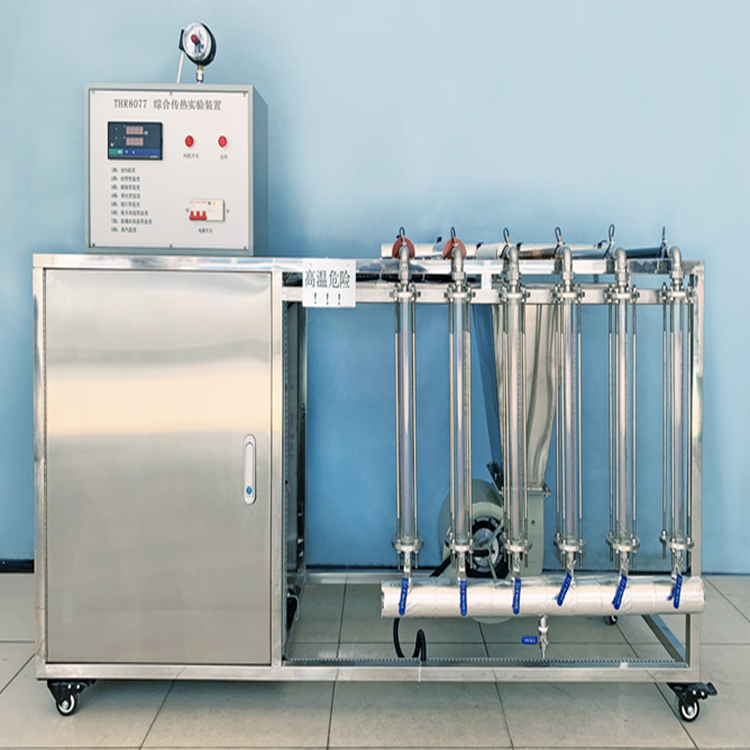

3、 綜合傳熱試驗裝置
一.實驗目的
1.可觀察和分析在自由對流、強迫對流影響管道傳熱的傳熱系數K值。
2.觀察由于管道的外表狀態及空氣流動情況的不同,對管道換熱的影響并計算出每根管子的總傳熱系數K值。
二.技術指標
1.實驗控制溫度為110℃,安全閥、壓力、溫度控制器三種安全保護。
2.工作電源:電壓AC380V±10%、50Hz,三相五線制、功率4500W。安全保護:具有接地保護、漏電保護、過流保護。
3.電源線路及控制線的安裝:須使用環保阻燃電氣配線槽,規范整理符合國家標準,具有絕緣、防弧、阻燃自熄等特點,布線整齊,安裝可靠,便于查找、維修和調換線路。
4.裝置外形尺寸:1900×600×1600mm。
