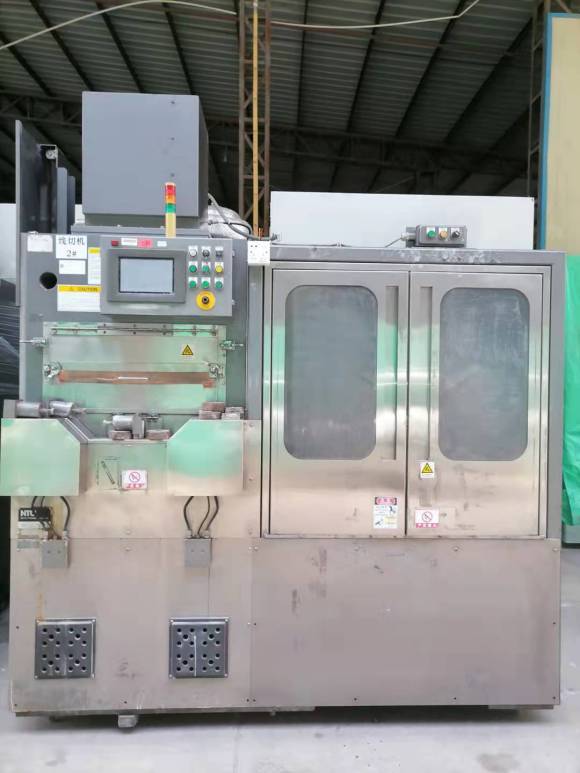

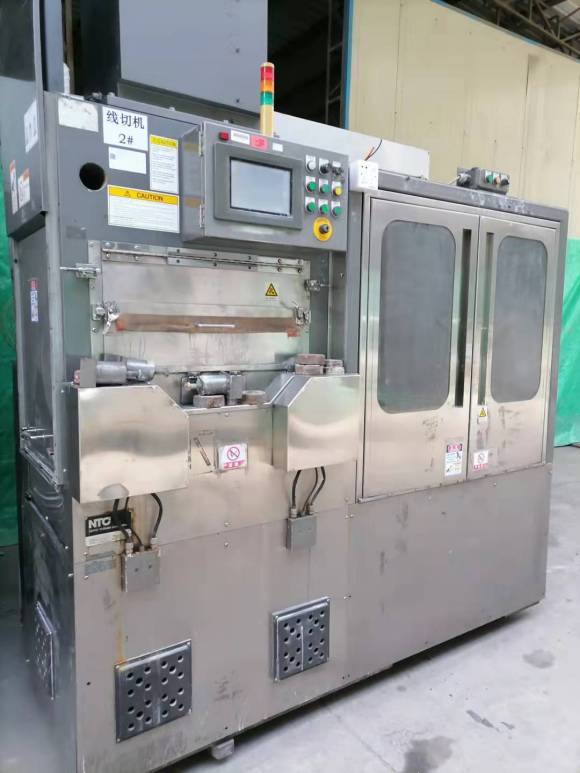

日本小松NFC-MNM442DM多線切割機? ?進口多線切割機??

?

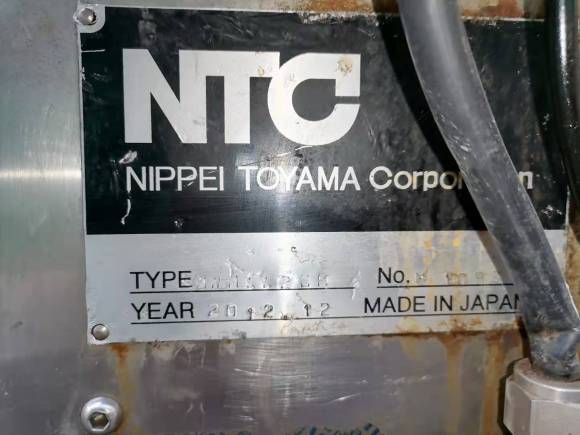

類型:臥式加工中心 品牌:小松NTC 型號:MWM442DM

外形尺寸:3000×2000×2000（mm）

主電機功率:55（kw） ?

動力類型:電動

工作形式:鋸

控制形式:數控

用途:切割

布局形式:臥式

適用范圍:通用

適用行業:通用

作用對象材質:玻璃、半導體、光伏、金屬材料

MWM442DM參數說明

日本小松NFC-MNM442DM多線切割機? ?進口多線切割機1 基本規格
型號：MWM442DM

工作臺面尺寸：156*300MM*2根

工作臺行程：W300*L20

Z軸行程：H125
2 個規格 156 × L300 mm × 2 個
3 個規格 103 × L300 mm × 3 個
鋼絲走行方式 往返走行 / 單方向走行
鋼絲速度 (MAX) 1000 m/min
鋼絲速度加減 2 ～ 10 秒鐘 (1000 m/min) *2
鋼絲往返循環 *大 3 個循環 /min
切斷方式 （進給） 下降切割
切斷進給速度 ( 進給 )0.1 ～ 2.5 mm/min
快進、急回速度 (進給 )50 ～ 500 mm/min
大鋼絲貯線量 φ0.14 mm × 300 km
機器本體尺寸 ( 寬度×長度×高度 ) 2650 W× 2130L × 2610H mm

小電機消耗：20KVA

加工速度：2.5（MM/min）

表面粗糙度：0.1μm

輸入電壓：380V±10%、50Hz

控制箱重量：1500kg

電極絲直徑范圍：0.10-0.25

工作臺承受重量：200kg

加工精度：10μm

控制系統：Fanuc
機器本體質量 5,500 kg
機器噪音 80 dB (A) 以下
日本小松NFC-MNM442DM多線切割機? ?進口多線切割機2 實用程序
編號 項目 內容
1 使用電源 三相三線 AC 200 V &plu*n; 10%, 50/60 Hz
2 消耗電能
機器本體 37 kVA (MAX: 68 kVA)
單元冷卻器
( 任選 )
27 kVA (空冷 )
26 kVA (水冷 )
3 供給壓縮氣體
( 干燥氣體 )
氣壓 0.4 ～ 0.6 (0.85) MPa
氣體量 600 NL/min 以上
連接配管尺寸 Rc3/8 以上
4 使用冷卻水
冷水溫度 12 &plu*n; 2°C
冷水流量 73 ～ 100 L/min
冷水壓力 0.3 ～ 0.4 MPa
冷卻能力 25 kW以上
5 集霧排氣 推薦排氣量 3 ～ 5 m3/min
6 配管、電源引入口 架空
日本小松NFC-MNM442DM多線切割機? ?進口多線切割機3 主要單元
切削加工 工件尺寸 × 長度

156 × L300 mm × 2 個 或103 × L300 mm × 3 個
進給單元 行程
2 個規格 手動 243 mm 自動 206 mm
3 個規格 手動 平板 231 mm自動 平板 231 mm
切削進給速度 0.1 ～ 2.5 mm/min
快進速度 50 ～ 500 mm/min
馬達輸出 1.8 kW附制動器 × 1 臺 (AC 伺服馬達 )
主輪槽外徑( 使用范圍 )φ190 ～ 200 mm
主軸 馬達輸出 52 kW × 1 臺 (AC伺服馬達 )
卷筒軸 馬達輸出 22 kW × 2 臺 (AC伺服馬達 )
橫梁 馬達輸出 0.13 kW × 2 臺 (AC 伺服馬達 )
張力調節輪 鋼絲張力 10 ～ 50 N
馬達輸出 5.5 kW附制動器 × 2 臺 (AC 伺服馬達 )
導輪 輪槽直徑 80 mm
件數 17 個
砂漿罐
罐的容量 175 L(任選 230 L, 300 L)
泵輸出 3.7 kW × 1 臺 ( 變換器控制 )
攪拌馬達 0.4 kW × 1 臺 ( 變換器控制 )
液面檢測 漂浮式 (只有下限 )
熱交換器 方式 冷水控制
更換熱量 25 kW ( 公稱 16.6 kW)
潤滑 潤滑脂 主軸、卷筒軸、進給軸、進給球頭螺釘、橫梁軸
3. 系統構成
說明號 名稱 功能

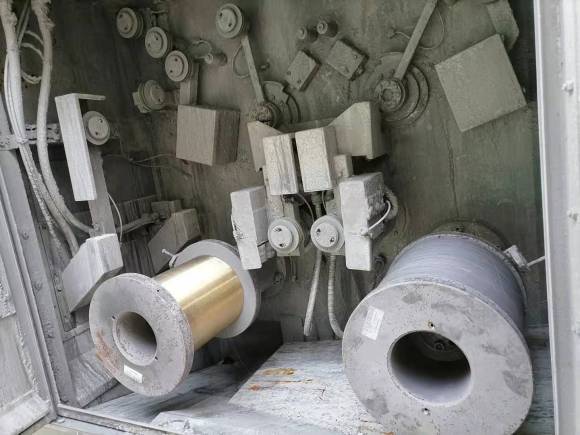

U-1 卷筒單元 放置新線卷線軸和空線軸，供給鋼線，進行卷起。
U-2卷筒導軌橫動桿（橫動桿單元） 能實現鋼絲的順暢地拉出及均勻地卷取。
U-3 張力調節輪 不要讓運行中的鋼絲發生松弛，并且要使卷筒與卷筒間的鋼絲按*的張力運行。
U-4 導輪 是使鋼絲順利走行的輔助工具。
U-5 主軸單元 （主軸） 由 2 個滾筒構成，在滾筒間對工件進行切片。
U-6 進給單元 安裝工件的工件夾持裝置上下移動單元，在切片時通過設定速度使工件下降。
U-7 砂漿熱更換器 將供給到加工室的砂漿的溫度保持在設定溫度。 ( 只進行冷卻 )
U-8 砂漿罐單元 槽是由供給泵及攪拌馬達構成的，通過熱交換器及主軸的供給噴嘴供給砂漿。

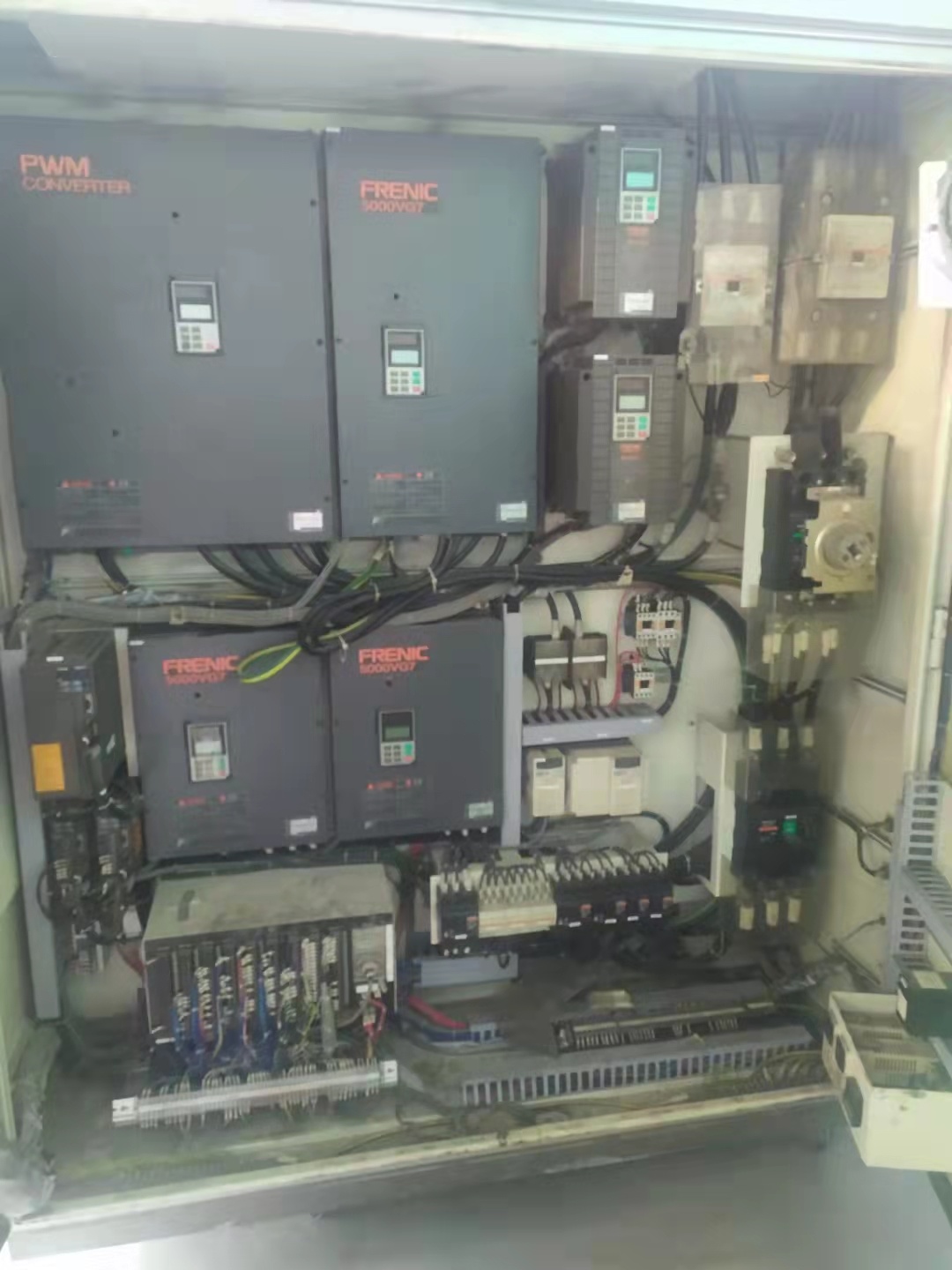

U-9 控制盤 內設了控制箱和伺服放大器等一系列的控制部件。

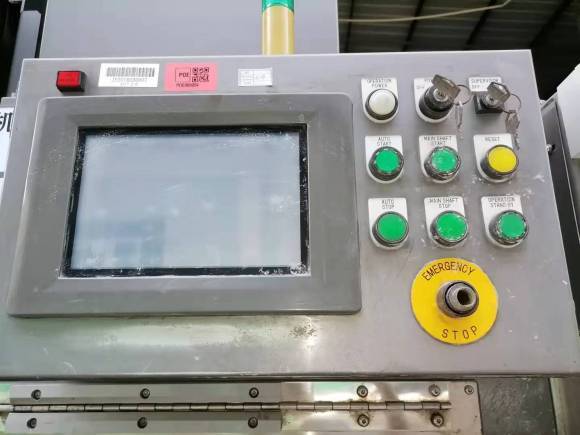

U-10 控制盤 只要用手觸摸畫面中顯示的部位，就能操作機器。

?
