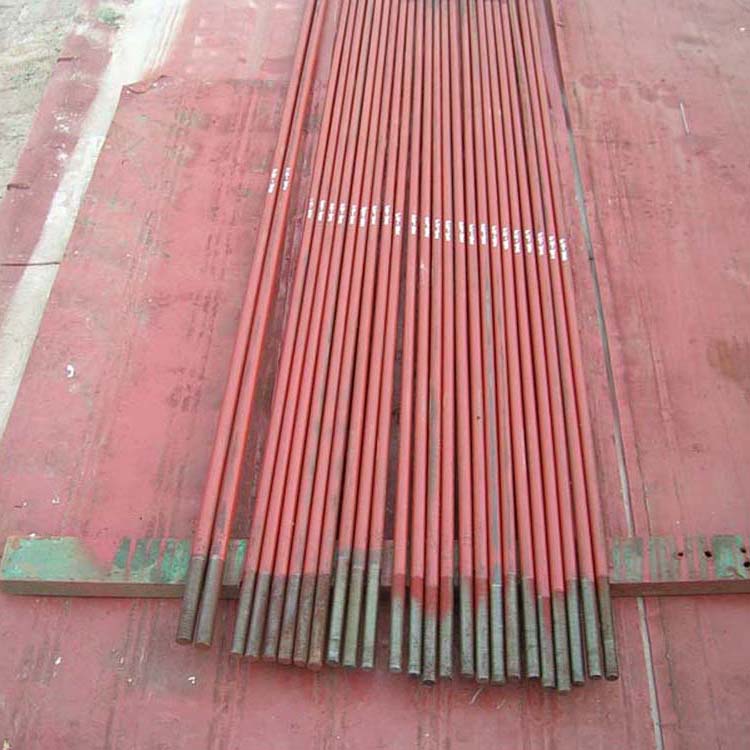

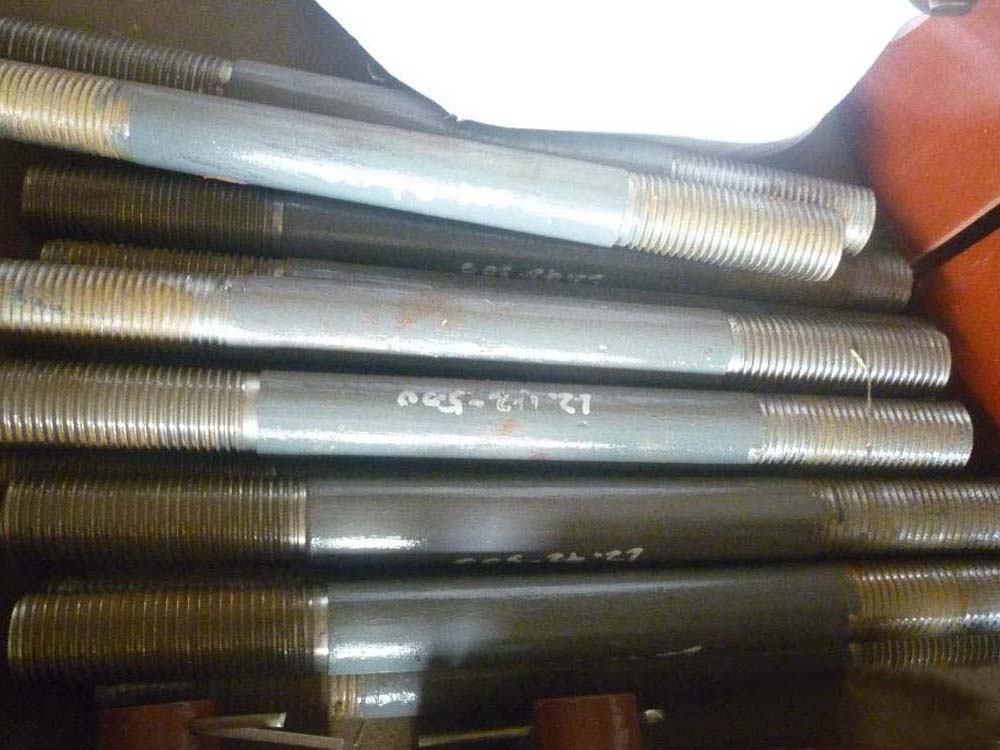

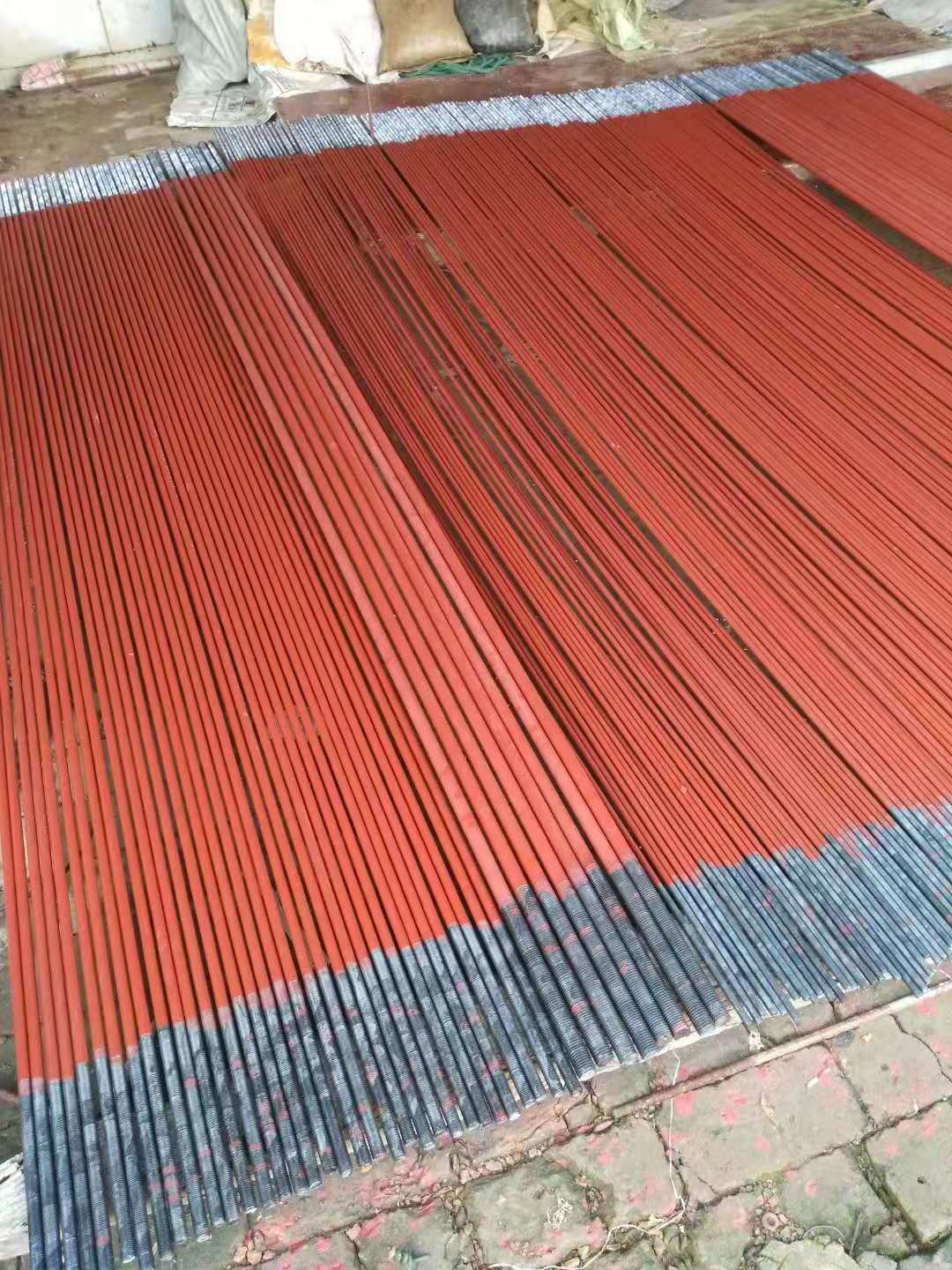

螺紋吊桿系列產品，是管道系統中非常常見的連接件，其結構形式為不同粗度的圓鋼兩端搓絲，從而與其他連接件（如花籃螺絲，環形耳子等）相連接。螺紋吊桿分為L1螺紋吊桿，L2左右螺紋吊桿，L11全螺紋吊桿。L1螺紋吊桿兩端均為右螺紋，L2左右螺紋吊桿一端為右螺紋，一端為左螺紋，L11全螺紋吊桿整根均為右螺紋。螺紋吊桿的長度根據設計需要選用。受加工工藝限制，L11全螺紋吊桿于Φ36mm及以下的吊桿。標號示例為：d=20，l=500，標號為L11.20-500。

螺紋吊桿在一般機械加工都有基本的粗糙度，可以滿足普通要求。如果是非機械加工形成的螺紋，應該不好使用。因為其精度可能達不到一般要求。因此，在圖樣中會按加工方法有基本要求。
螺紋吊桿的標準由西北電力設計院制定。

1.管部與根部之間均選用螺紋連接，選用時應留意所有帶螺紋的連接件除花籃螺絲L5和左右螺紋吊桿L2外，均為右螺紋。

2.剛性吊架的吊桿直徑可按管部結構形式的允許荷載確認，也可按吊架設計的結構荷載確認。而繃簧吊架的吊桿必須按繃簧組件要求的吊桿直徑配置。

3.吊桿的每節長度不得超過2米，選用時應首先選用標準長度（L1或L2型2000mm，1500mm，1000mm，500mm）吊桿中如需數根吊桿相接時，只允許其間一節為非標準長度。吊桿的長度必須有滿足的調理裕量，如吊架只需一件（長度又小于2米）吊桿時，也可直接用非標準件。

4.為防止螺紋聯接發作松脫，在螺紋聯接處均應裝設扁螺母予以鎖緊。但花籃螺絲的左螺紋端可不裝設扁螺母鎖緊。

5.吊桿之間聯接應選用吊桿螺紋接頭。在剛性吊架中如無可使吊桿自由活動的部件時，可選用環形耳子L7和U型耳子L8般配作活動部件用。

6.剛性吊架中在吊桿的端頭螺母與墊板之間一般應加設球面墊圈

7.當管部與環形耳子聯接而其螺栓直徑大于環形耳子的尺度D時，可改用雙孔吊板聯接。

8.管道支架的水平位移量超過滑動底板、導向底板允許的長度時，應考慮支架的偏裝措施。

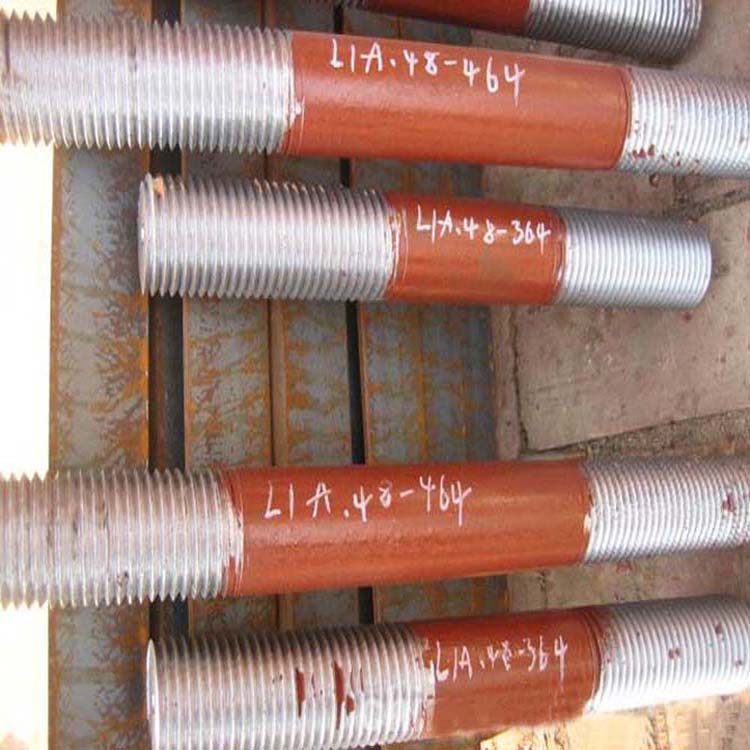

1、兩端均為右螺紋。2、L1型為標準長度，L1A型為非標準長度，應優先選用L1型。3、材料:Q235-B. 標號示例：1、d=20 t=1500 標號：L1.20-1500 2、d=20 t=860 標號：L1A.20-860 L1產品標號L1產品標號L1.10, L1.12, L1.16, L1.20, L1.24, L1.30, L1.36, L1.42, L1.48, L1A產品標號L1A.10, L1A.12, L1A.16, L1A.20, L1A.24, L1A.30, L1A.36, L1A.42, L1A.48
左右螺紋吊桿L2,L2附注：1、吊桿一端為左螺紋，另一端為右螺紋。2、L2型為標準長度，L2A型為非標準長度。3、材料:Q235-B 標號示例：1、d=24 t=1000 標號：L2.24-1000 2、d=24 t=1800 標號：L2A.24-1800
L2產品標號L2.10, L2.12, L2.16, L2.20, L2.24, L2.30, L2.36, L2.42, L2.48, L1A產品標號L2A.10, L2A.12, L2A.16, L2A.20, L2A.24, L2A.30, L2A.36, L2A.42, L2A .48。
