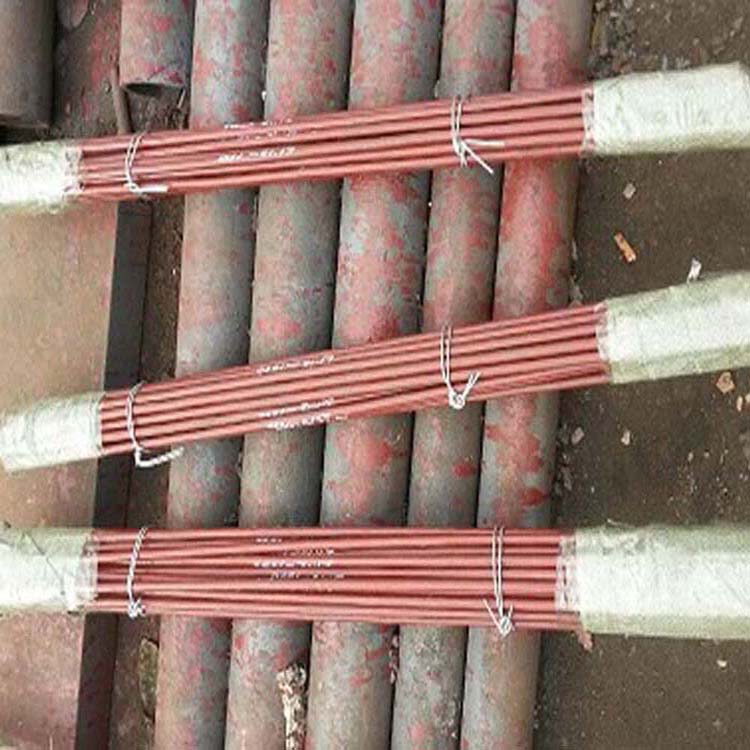

L1螺紋吊桿 L2左右螺紋吊桿 汽水管道支吊架連接件 匯鵬拉桿

1.管部與根部之間均選用螺紋銜接，選用時應注意一切帶螺紋的銜接件除花籃螺絲L5和左右螺紋吊桿L2外，均為右螺紋。

2.剛性吊架的吊桿直徑可按管部結構方式的答應荷載確認，也可按吊架設計的結構荷載確認。而繃簧吊架的吊桿必須按繃簧組件要求的吊桿直徑配置。

3.吊桿的每節長度不得超過2米，選用時應 要選用標準長度（L1或L2型2000mm，1500mm，1000mm，500mm）吊桿中如需數根吊桿相接時，只答應其間一節為非標準長度。吊桿的長度必須有滿足的調節裕量，如吊架只需一件（長度又小于2米）吊桿時，也可直接用非標準件。

4.為避免螺紋銜接發生松脫，在螺紋銜接處均應裝設扁螺母予以鎖緊。但花籃螺絲的左螺紋端可不裝設扁螺母鎖緊。

5.吊桿之間銜接應選用吊桿螺紋接頭。在剛性吊架中如無可使吊桿自在活動的部件時，可選用環形耳子L7和U型耳子L8般配作活動部件用。

6.剛性吊架中在吊桿的端頭螺母與墊板之間一般應加設球面墊圈

7.當管部與環形耳子連接而其螺栓直徑大于環形耳子的尺寸D時，可改用雙孔吊板連接。

8.管道支架的水平位移量超過滑動底板、導向底板允許的長度時，應考慮支架的偏裝措施。
吊桿直徑大于48mm時，其配套根部吊板、連接件、附件等根據其承受荷載選用。

當規劃荷載大于水平管單吊桿管部的允許荷載時，可選用特重型橫擔（D6B）或選用三孔吊板（L4型)銜接。

高溫高壓管道如需設置導向支架時，建議盡可能選用限位支架，避免管道承受過大的附加應力。

固定支架的六個恢復力，如不能完全符合本規劃的規守時，必須進行強度驗算后方能選用。

管部的吊架，銜接件與根部的吊架結構均已考慮了管道水平位移所產生的水平力的影響。但管道水平位移量 吊桿可偏移部分長度的1/20倍時，可將支吊架偏裝并在工程圖中注明偏裝方向和偏移量。當偏裝仍不能滿足時則應選擇用單向（或雙向）翻滾吊板（L9、L10）銜接。
