| 品牌 : | 宏圖 | 型號 : | WDZL-履帶刮板型 |
| 加工定制 : | 是 | 類型 : | 扒碴機 |
| 裝卸物品 : | 礦石 渣料 建筑材料 土塊碎石 | 適用領域 : | 煤礦、金屬礦、非金屬礦、引水洞，鐵路、道 |
| 發動機功率 : | 22 | 卸載高度 : | 2400 |
| 鏟斗容量 : | 0.8m3 | 爬坡能力 : | 28度 |
| 掘起力 : | 11.1KN |

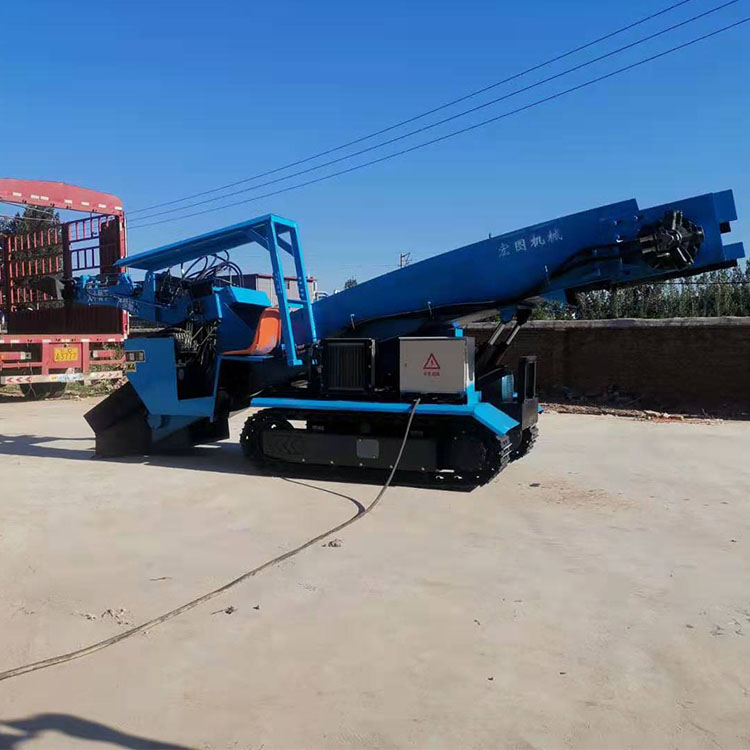

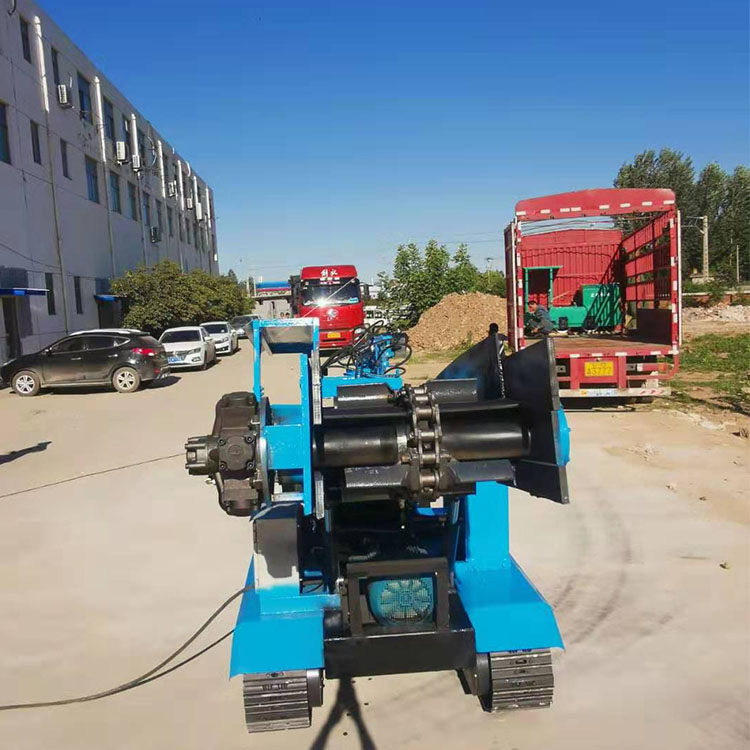

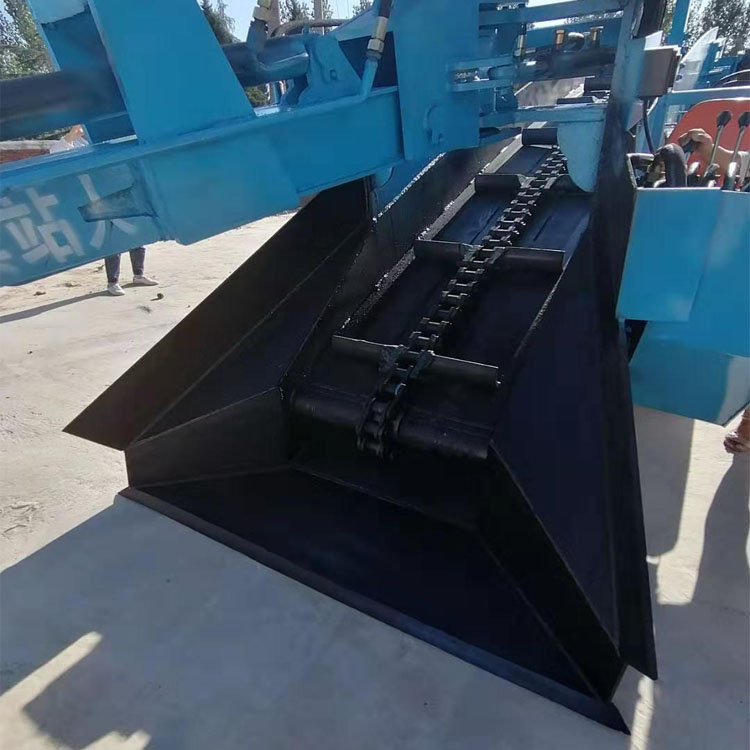

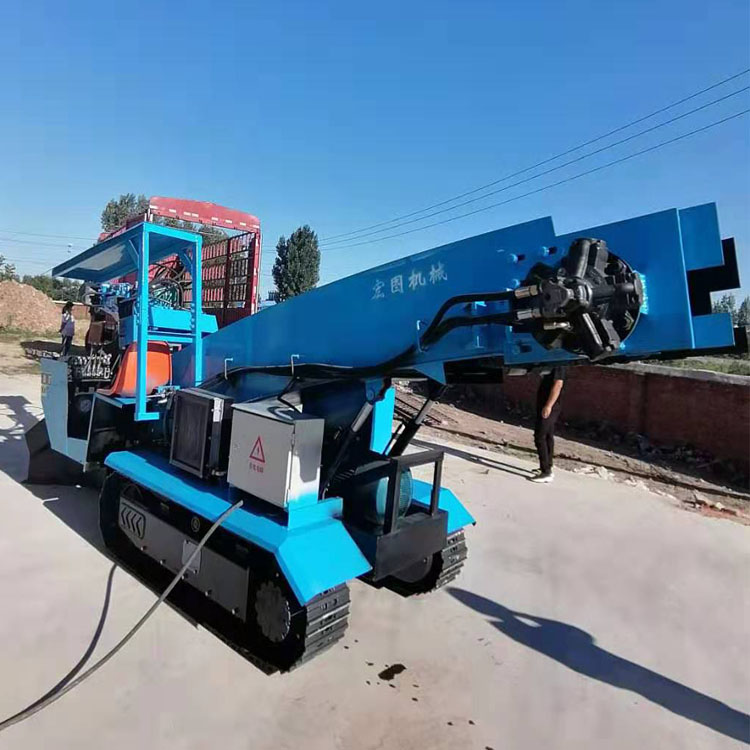

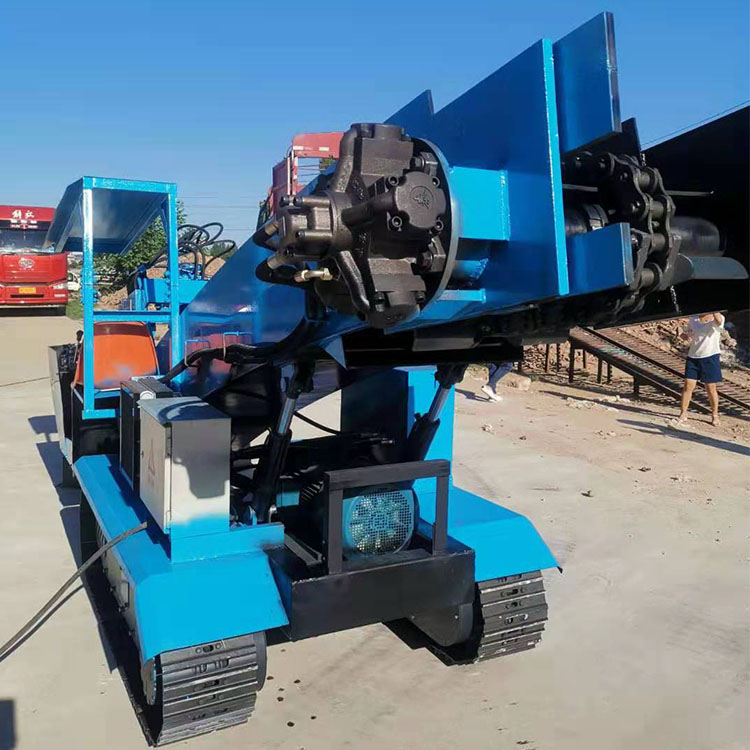

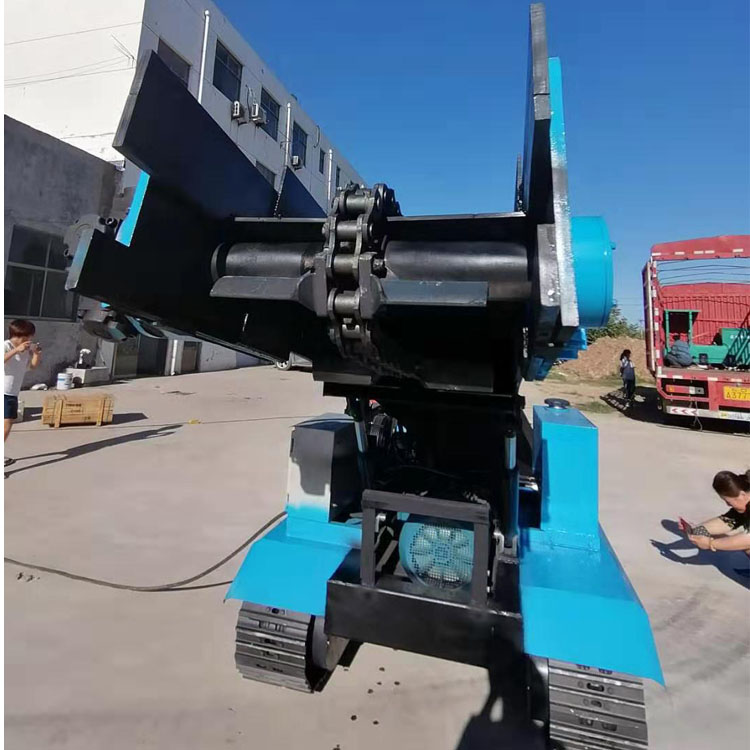

礦用挖掘式裝載機

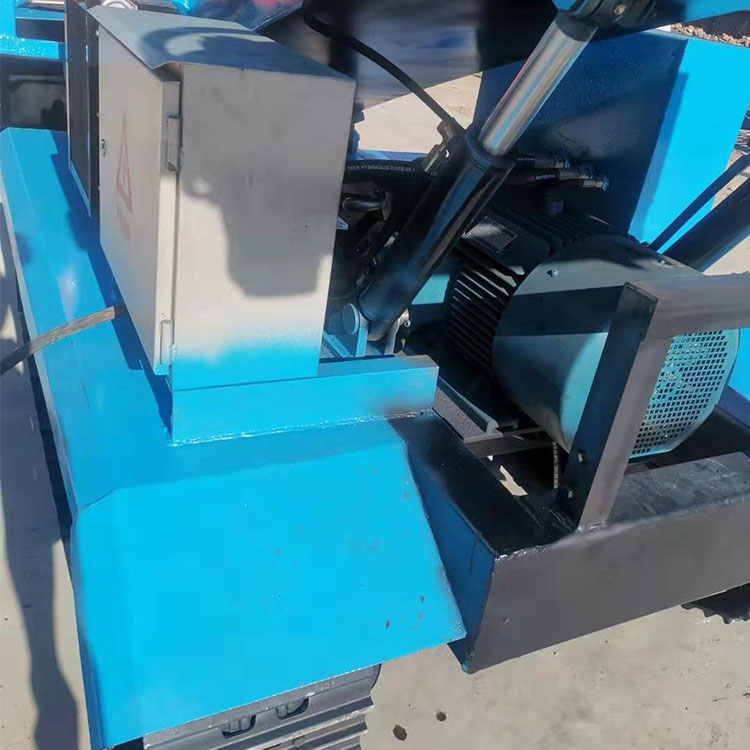

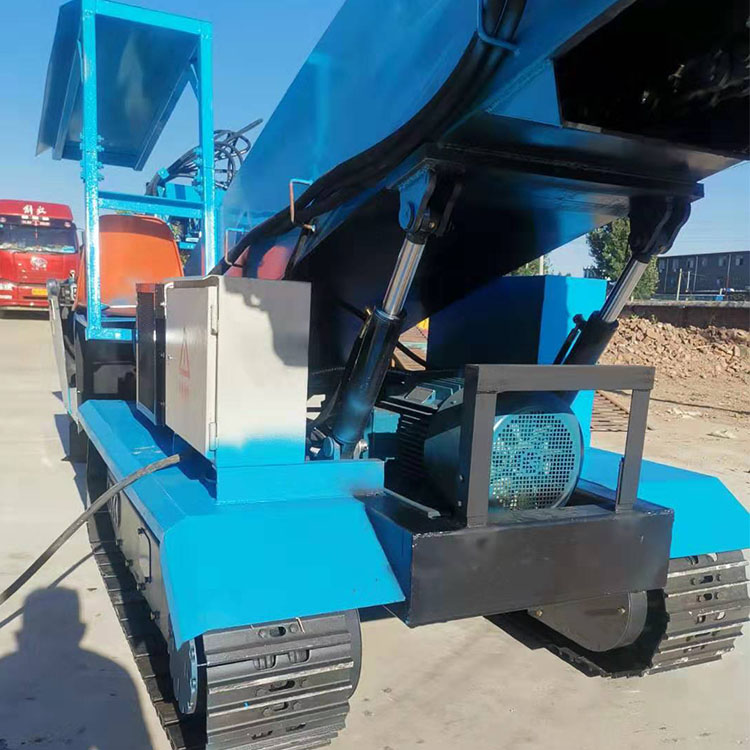

礦用挖掘式裝載機又稱扒渣機，坑道清理機，坑道出渣機。按照行走方式分為輪式和履帶式。它是及液壓行走，挖掘裝置，皮帶輸送，裝車，清理巷道底部五種功能。主要由電動機，液壓行走，挖掘裝置，行走裝置，皮帶輸送卸料和電器控制系統等部分組成。整車液壓系統由一臺22kw電動機為動力帶動齒輪泵，液壓油經油箱到多路閥到執行動作元件再回到油箱，通過多路閥的四個手柄完成對液壓裝置的控制。它突出的優點就是操作靈活，出渣效率高，以：2m*2m巷道為例，一排炮在一小時左右就可以清理干凈。
本公司膠輪四驅扒渣機的設計優點：
采用底盤分體設計，通過力強，可以靈活的通過巷道“小支脈”。輸送大架采用分體設計，對于豎井礦山下井安裝極為方便。皮帶采用pvg高拉力阻燃帶使用壽命長，可保證掘進巷道距離為360m以上。
挖掘式裝載機扒渣機型號主要有 WDZL-60,WDZL-80,WDZL-100
挖掘式扒渣機的優勢：
挖掘式裝載機扒渣機具由轉彎靈活，操作簡單，掘進巷道不用調頭，效率高

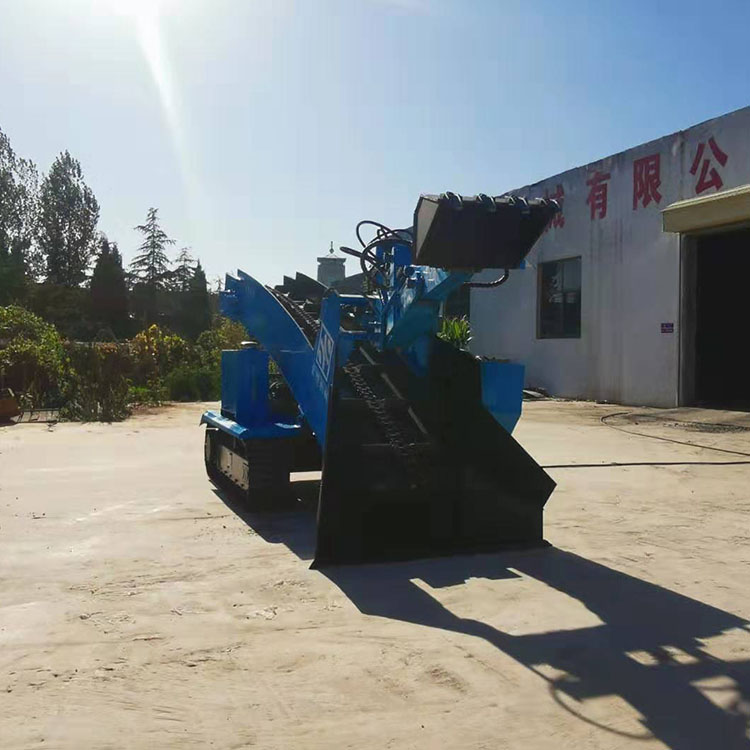

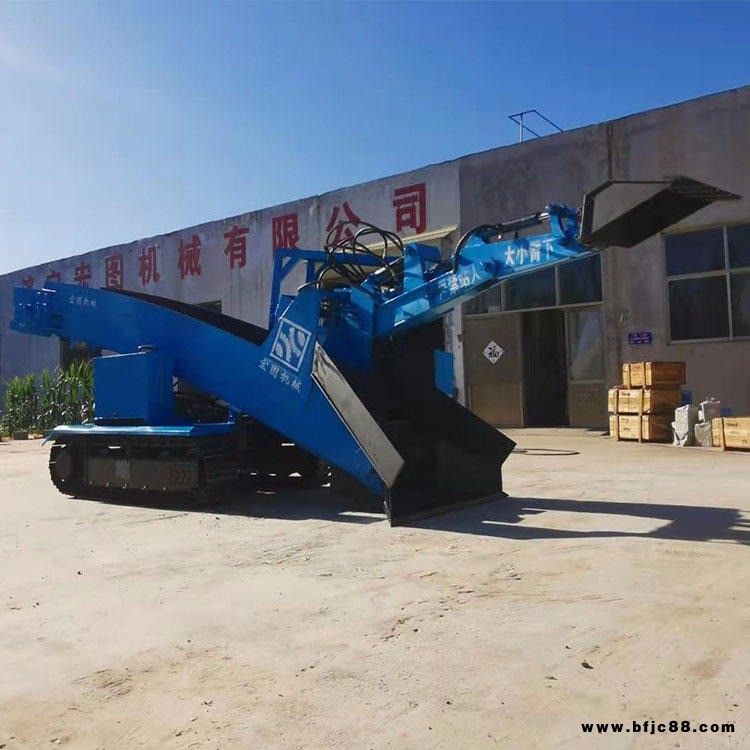

履帶扒渣機參數
型號項目 | WDZL60 | WDZL80 | WDZL100 |
生產率(立方) | 60 | 80 | 100 |
行走方式 | 履帶 | 履帶 | 履帶 |
裝載方法 | 前裝后卸 | 前裝后卸 | 前裝后卸 |
工作機構 | 履帶 | 履帶 | 履帶 |
動力形式 | 電液 | 電液 | 電液 |
液壓控制方式 | 多路閥 | 多路閥 | 多路閥 |
刮板轉動形式 | 單鏈單驅動 | 單鏈單驅動 | 單鏈單驅動 |
裝渣寬度mm | 2450 | 3000 | 3050 |
扒取高度mm | 1800 | 2500 | 3500 |
卸渣高度mm | 1500 | 1750 | 1800 |
挖掘深度mm | 230 | 300 | 350 |
行走速度km/h | 0/5 | 0/5 | 0/5 |
履帶寬度mm | 1750 | 1850 | 2200 |
離地間隙mm | 300 | 300 | 300 |
卸載距離mm | 2000 | 2200 | 2400 |
爬坡能力(<度) | 28 | 28 | 28 |
刮板速度(m/s) | 0.2/0.7 | 0.2/0.7 | 0.2/0.7 |
功率kw | 15.5 | 22 | 30 |
工作壓力mpa | 15.5 | 19.5 | 19.5 |
工作油溫(<度) | 85 | 85 | 85 |
整機尺寸mm | 5700*1750*1650 | 6200*1850*1650 | 6500*2000*1750 |
整機重量kg | 4500 | 5500 | 6000 |
作業空間>m | 2.2*2.2 | 2.5*2.5 | 3*3 |
