| 品牌 : | 宏圖 | 型號 : | CTY1.5T |
| 加工定制 : | 是 | 類型 : | 移動式輸送機 |
| 輸送物品 : | 礦石 | 適用領域 : | 礦山井下 |
| 輸送能力 : | 100 | 動力功率 : | 3.5*2 |
| 外形尺寸 : | 1900 | 重量 : | 1.5 |
CTY系列防爆特殊型蓄電池工礦電機車
防爆特殊型蓄電池工礦電機車適用于高瓦斯礦井的主要運輸巷道內，做為牽引礦車、人力車的運輸設備動力源。為礦山的巷道運輸提 率，降低勞動強度。
產品執行標準
MT/T491-1995煤礦防爆蓄電池電機車通用技術條件
海拔高度不超過2000米
周圍環境溫度為-25
-+40；相對濕度不大于95CTY1.5/4.6.7.9B
CTY2.5/4.6.7.9P
外形特征
軌距???????????????????????????457、600、762、900mm
軸距???????????????????????????650mm
小曲線半徑???????????????????5m

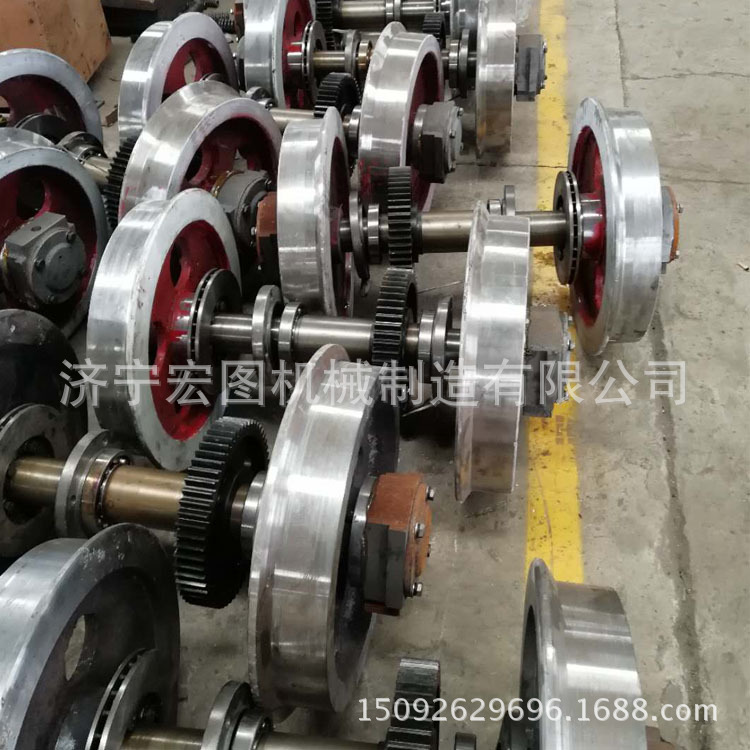

車輪滾動圓直徑?????????????????φ430 mm ?φ460 mm
齒輪箱距軌道面高度?????????????85mm
外形尺寸(L*W*H) ???2360*914(1076、1214)*1550mm
技術參數
粘著質量???????????1.5t ??2.5t
牽引力?????????6.13 KN ???5KN
小時制牽引力???????2.55KN ??2.75KN
小時制速度?????????4.54km/h ?4.5km/h
額定電壓???????????48V
蓄電池組容量???????330AH
牽引電機功率???????3.5*1kw ?4.5*1kw
牽引高度???????????210mm ?320mm
齒輪傳動比?????????18.4 (二級傳動) ?17.9(二級傳動)
調速方式???????????斬波調速變頻調速
制動方式???????????機械電氣
