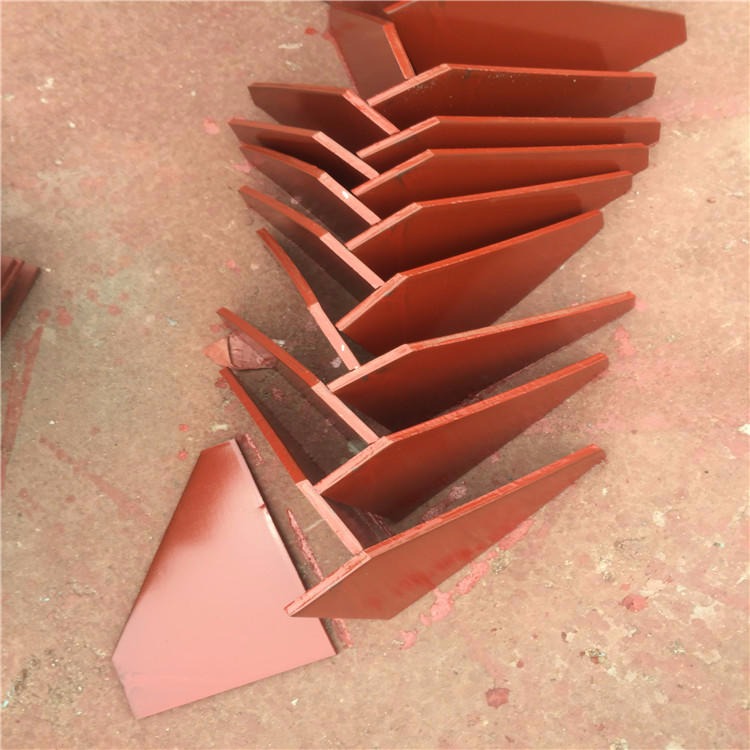

F5槽鋼加強板：F5.01 F5.02 F5.03 F5.04 F5.05 F5.06 F5.07

1、管部中各結構型式均注有適用范圍，選用時應根據管道的介質溫度，支吊要求合理選擇，

2、有些結構型式對不同介質溫度的管道具有通用性，但各種溫度全用的材料不同，允許荷載能否滿足設計荷載的要求，

3、有些結構型式具有輕載和重載二種系列，（如D2型和D2A型）應根據管道的設計荷載正確選用，

4、管部、連接件選用表中Pmax和根部的Pjg系指管道在冷態或熱態時允許荷載，因此應按管道在不同的運行方式（包括冷、熱態）下支吊架可能出現的結構荷載來選用，

5、當設計荷載大于水平管單吊桿管部的允許荷載Pmax時，可采用將重型橫擔（D6B型），或采用三孔吊板（L4型）連接，

6、高溫高壓管道如需設置導向支架時，建議盡可能采用限位支架，以免管道承受過大的附加應力，

7、固定支架的六個復原力，如不能完全符合本設計的規定時，必需進行強度驗算后方能選用，

8、管部的吊架，連接件與根部的吊架結構均已考慮了管道水平位移所產生的水平力的影響，但管道水平位移量超過吊桿可偏移部分長度的1/20倍時，可普支吊架偏教并在工程圖中注明偏教方向和偏裝量。當偏裝仍不能滿足時則應先用單向（或雙向）滾動吊板（L9、L10型）連接，

9、當管外徑出現幾種相近的尺寸時，本設計以其中的管徑作為標準規格設計中

支座裝置除支撐重量、限制（或引導）位移、控制振（晃）動、減少推力等作用外，并具有結構簡單、承載力大、適應性強、使用壽命長、價格低廉等優點。

　　支座裝置的滑動支座的摩擦副采用聚四氟乙烯板與鏡面不繡鋼材料，與鋼摩擦副、鋼與聚四氟乙烯板摩擦副、滾動摩擦副的支座相比，具有如下特點：
　　 1．摩擦系數低：μ0.1；
　　 2．自潤滑性好：摩擦副間無需注油或潤滑劑，減少維護工作量；
　　 3．適應性強：適用在各種環境狀態下工作，性能穩定可靠；
　　 4．耐磨損：在正常情況下，使用壽命長達15年以上。
　　 隔熱式和保冷式支座采用保溫墊層和保冷墊層，有效地解決了管道的熱量損失和冷量損失的問題，從而保證了管道熱介質和冷介質的安全運行。
　　 一．適用范圍：
　　 1．支座按管道布置方式分為水平管式、立管式及彎管式三大類；
　　 2．支座按運行使用溫度分為熱管道、長溫管道和冷管道三大類；
　　 3．支座按使用性能分為滑動支座和固定支座兩大類；
　　 4．支座適用管道外徑25－3000mm，熱溫度0560，冷溫度0－200，軸向位移0－400mm，徑向位移0－200mm，荷載范圍0－2500KN

銘意管道產品主要包括整定彈簧支吊架、可變彈簧支吊架、恒力彈簧支吊架、恒力碟簧支吊架、U形螺栓，環形耳子、管夾、管卡、固定支座、導向滑動支座、滑動支座，保冷管托，保冷管夾、高壓防震管托、單雙頭螺紋螺桿、限位裝置、喇叭口支架等管道支吊架系列產品，也可根據客戶要求按圖紙生產或免費設計生產. 競爭力的價格優勢。銘意管道以保證客戶利益化為宗旨，竭誠為廣大客戶朋友提供高質量的產品及服務。

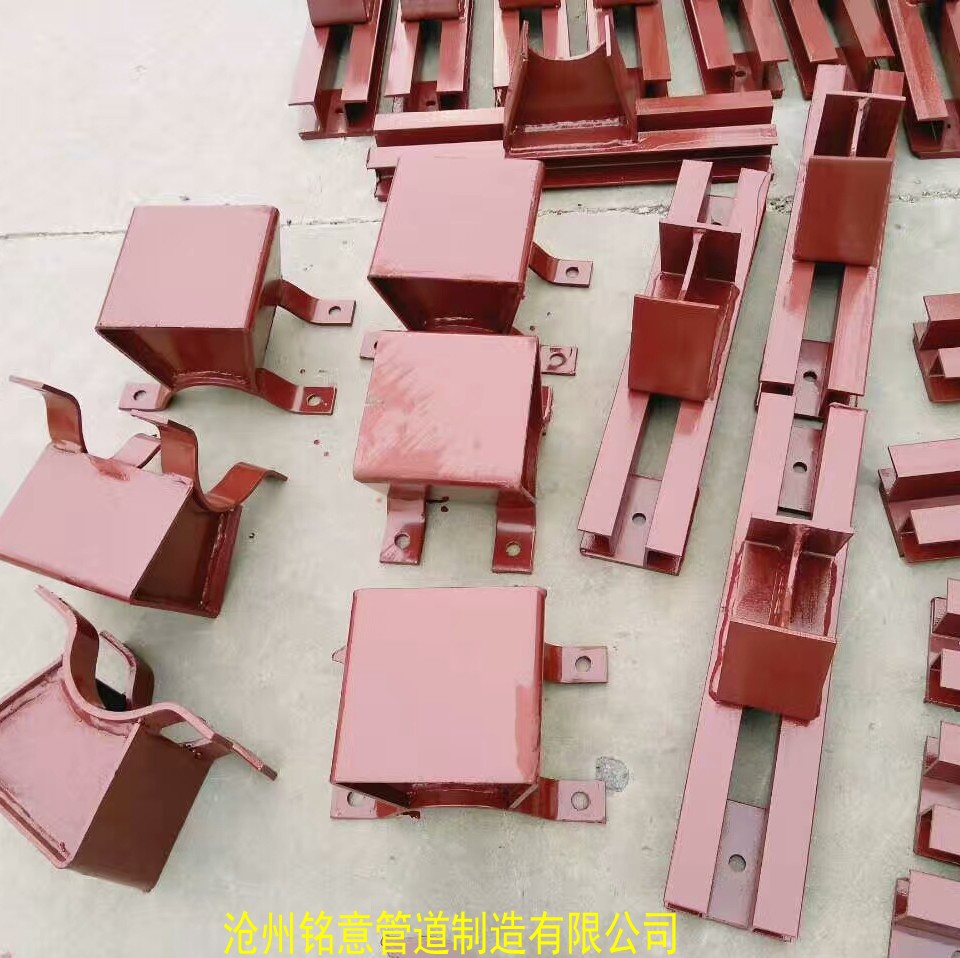

銘意主要生產和銷售：根據化工部化工設計院標準CD42B5-82（可變彈簧支吊架）VS系列，CB0182-88國標TD 系列?；鹆Πl電廠用C型系列（煙風煤粉管道支架）以及華東電力設計院，西北電力設計院標準TH型（彈簧支吊架）T型（彈簧支吊架）管道支吊架（管部連接件，根部）型系列。國家標準CB10181-88，PH，CH，ZH，ITT，H-1型系列（恒力彈簧吊架），碟型彈簧支吊架。 1、吊架（D）：D1長管夾 D2三孔短管夾 D3雙孔短管夾 D4焊接單板 D5焊接雙板 D6管夾橫擔 D7焊接橫擔 D8管卡橫擔 D9立管管夾 D10立管短管夾 D11立管焊接單板 D12立管焊接雙板 D13橫擔彈簧用焊接管座 D14橫擔彈簧用管夾管座。 2、支架（Z）Z1管夾固定支座 Z2焊接固定支座 Z3管夾滑動支座 Z4管夾導向支座 Z5焊接滑動支座 Z6焊接導向支座 Z7管卡 Z8槽鋼支座 Z9立管支承板 Z10立管支座 Z11熱壓彎頭托座 Z12循環水支座 Z13循環水托座。 3、連接件（L）L1螺紋吊桿 L2左右螺紋吊桿 L3雙孔吊板 L4三孔吊板 L5花蘭螺絲 L6吊桿螺紋接頭 L7環形耳子 L8U形耳子 L9單向滾動吊板 L10雙向滾動吊板，整定式彈簧組件（T）T1單板整定彈簧組件 T2雙板整定彈簧組件 T3上下方整定彈簧組件 T4支架整定彈簧組件 T5橫擔整定彈簧組件 。 4、附件（F）F1六角螺母 F2六角扁螺母 F3墊板 F4球面墊圈 F5槽鋼加強板 F6墊圈 F7焊縫加強板 F8單槽鋼吊桿座 F9單頭螺桿 F10雙頭螺桿 F11槽鋼肋板 F12工字鋼肋板 F13槽鋼用方斜面墊圈 F14六角頭螺栓。 根據西北電力設計院、華東電力設計院、華北電力設計院、煙風、煤粉設計手冊、化工設計院設計的根部、管部、連接件、附件。
