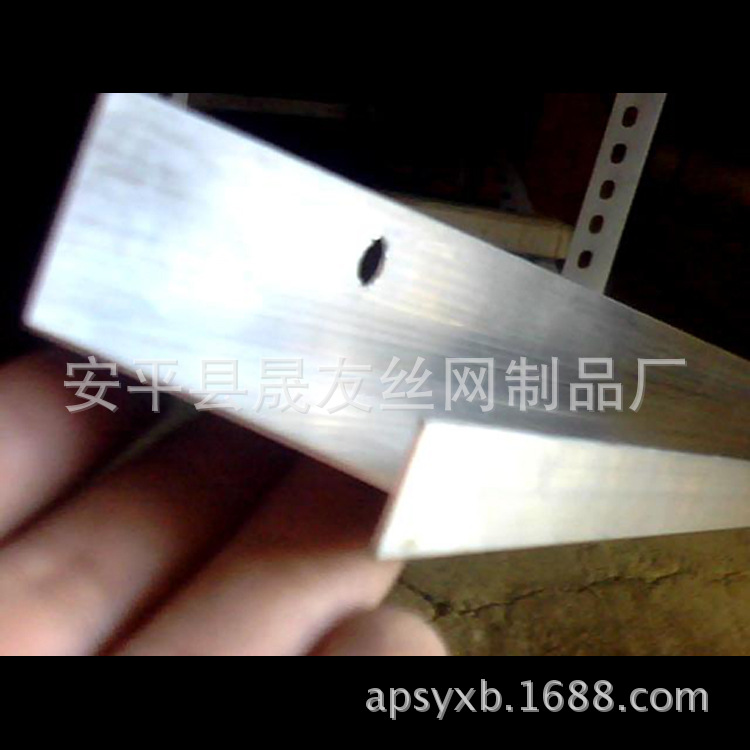

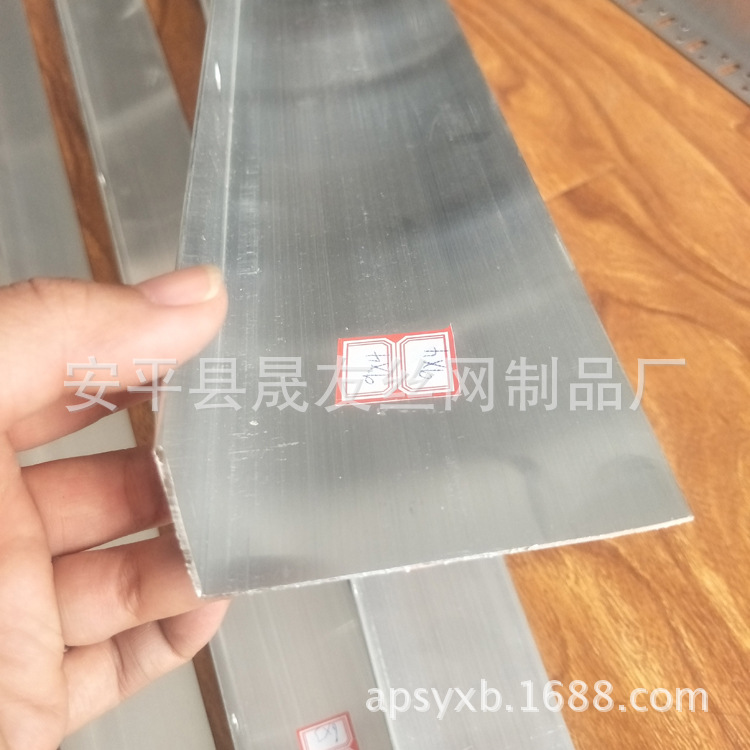

保溫板托架，2米一根，40米一捆，厚1mm,鋁合金，有L型，H型

5公分的

6公分的

8公分的

10公分的

一、每隔一層或兩層之間加設角鋼托架，角鋼采用金屬錨栓固定在墻體上，金屬錨栓入墻8-10公分即可。穿墻加固的方法起作用的只是一個點，相對于角鋼托架的作用相差太大，建議不要采用。通過安裝托架來承擔一定面積外墻保溫體系的自重，有效的防止了系統因自重大而導致的蠕變。提高了系統的安全系數。
二、防銹角鋼托架加工制作與安裝? 因外墻裝飾層是貼面磚的，還應在每二~三層很低層保溫板下方水平方向通長加設角鋼支架，用以加大保溫墻體的承載力。支架所用角鋼寬度與保溫層厚度相符長度，用間距1米φ10膨脹螺栓固定在墻體上，有效錨固件的深度不小于8cm；? 角鋼邊長=外墻保溫層厚度+飾面磚層厚度-3mm 圓孔直徑= M 10鍍鋅膨脹螺栓標準件外徑+ 2mm。? 采用M 10鍍鋅膨脹螺栓標準件, 按中心距600mm將加工好的防銹角鋼托架沿外墻樓層標高水平線(或外墻設計水平分隔線)周邊水平錨固于外墻基層上, 按每2到3層層高水平安裝一圈。? 施工時，，在各陰角、陽角掛垂直線和水平線以控制垂直度和平整度。在外墻體的外側面基層體 上沿標高水平線均布角鋼，相鄰角鋼的間距為1~2米。外墻的其它側面基層上設有包裹耐堿玻璃纖維網格布的保溫層。包裹耐堿玻璃纖維網格布的保溫層外面設有抗裂砂漿和飾面瓷磚。? 在防銹角鋼托架卸載體系安裝完成后，就可以在防銹角鋼托架上按常規施工工藝進行保溫層和飾面磚層的施工。防銹角鋼托架及保溫層共同組成了對外層保溫-防銹角鋼托架卸載體系。? 三、外層保溫-防銹角鋼托架卸載體系結構與受力分析
四、外層保溫-防銹角鋼托架卸載體系安裝注意事項? 1)角鋼托架卸載體系解決了外墻外保溫施工及設計領域粘貼飾面磚所遇到的質量及安全技術難題, 保證外墻外保溫面層粘貼飾面磚的安全可靠性。 2)相對于鋼絲網架聚苯板上粘貼飾面磚只適合于現澆剪力墻結構, 本技術適合于任何基層墻體材料的建筑結構上的外保溫粘貼飾面磚。? 3)相對于目前保溫層上粘貼面磚限定距地高度為6m的規定, 本技術創新性地應用防銹角鋼托架對外墻外保溫飾面磚層荷載分段進行卸載, 使保溫層上鋪貼面磚不受高度上的限制。一般 層和樓高11層以上，高35m左 右就應開始安裝防銹角鋼托架卸載體系。? 4)利用鋼托架將外墻大面分隔成若干水平段, 分隔縫內采用柔性材料分層密封, 有效地減少了外墻面層裂縫的產生, 同時, 卸載鋼托架將外墻保溫整體空腔進行了分隔, 有效延長了外保溫墻體的防火極限。? 5)相對于過去外保溫墻面只能做涂料飾面, 面磚飾面更耐久美觀, 易于清洗, 既滿足于設計師對外立面效果美觀的追求, 又滿足于開發商對所開發房屋檔次、品質及銷售的需求。

?
?
