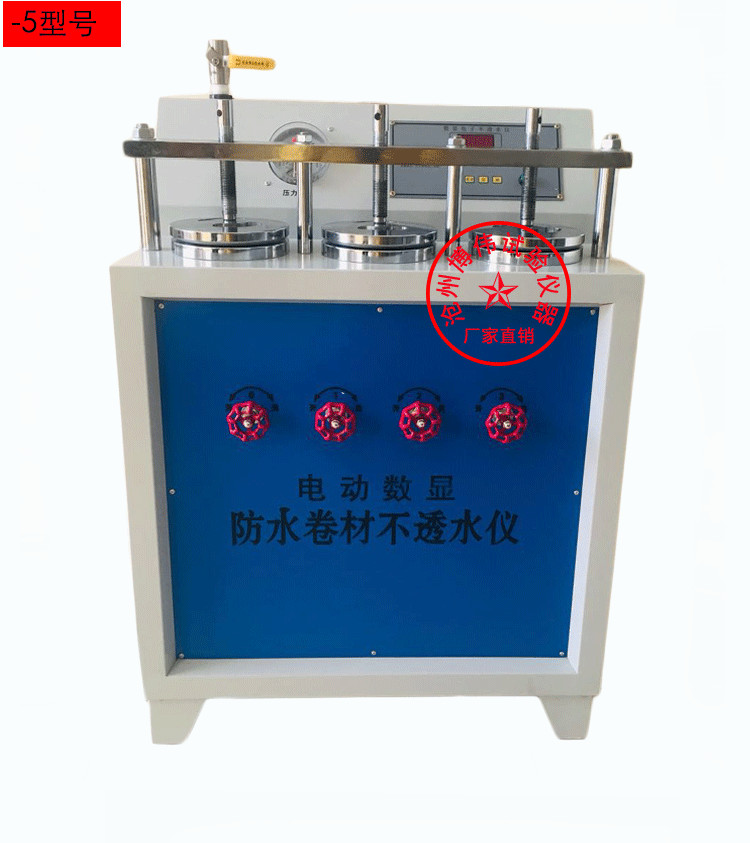

一、電動防水卷材不透水儀概述

本產品是根據中華人民共和國國家標準《GBT 328.10-2007 瀝青和高分子防水卷材 不透水性》的要求設計的簡易型實驗設備，采取電動氣泵加壓、自動補壓、自動計時，測試完畢自動報警，自動保持恒壓，使用方便，操作簡單省工省時，可供有關科研、施工、生產、設計、教學等部門使用。

主要用于石油瀝青紙胎油氈以及允許采用本標準的其它防水卷材的質量驗收和仲裁試驗。

二、電動防水卷材不透水儀技術參數

1、電源電壓：220V，

2、工作電壓：12V，

3、功率：60W

4、允許zui大試驗壓力：0.6Mpa，

5、工作壓力：0.1Mpa

6、時間設定：999分鐘

7、可試件數：3件，（一組）

8、試件尺寸：150X150mm

9、透水盤內徑：92MM

10、測試標準水溫：20°C±5

11、整機重量：約28KG

三、電動防水卷材不透水儀使用方法

1、使用前首先根據試件的試驗條件試驗要求把壓力表調好，調節的方法是：壓力表的玻璃蒙的中間有黑色的調節旋鈕，它的外圈用手擰的是上限指針，內圈用螺絲刀擰下限指針，把上限指針擰到試驗規定的壓力數的位置，下限指針寧到比上限小0.5Mpa的位置，這樣在工作時當壓力達到要求時（上限值）自動停止加壓，當滲漏或透水使壓力下降一定數值（下限值）氣泵自動補充壓力。例如：試驗壓力要求為0.10Mpa，先擰表殼中間外圈把上限指針撥到表盤0.1的位置，再用螺絲刀擰中間把下限指針擰到0.05的位置。

2、先用內六角扳手把三個透水盤的壓圈松開卸下，把注水口蓋擰開，再把放水閥管嚴，從注水孔慢慢注入清水，待透水盤中間的進水孔冒出水來，把被測試件放在透水盤的環形膠圈上，再把七孔板放在被測試件上，壓上壓圈擰緊螺絲。

3、繼續從注水口往容器內注水三分之一，擰緊注水口蓋帽。

4、插上電源插頭，打開電源開關，氣泵開始往容器內注入壓力氣體。

5、時間設定：按測試要求，設定時間，計時器再才能計時。例如：要試驗25分鐘，先按個位鍵，使個位數為5，再按十位鍵為2即可，然后按啟動鍵，儀器開始加壓，到達設定壓力時，本機自動停止加壓，并且在停止加壓的同時，計時器開始計時，等測試時間達到25分鐘時，本機自動報警。

5、在達到設定壓力時，計時器開始計時工作，如果在有效測試時間內，再次自動加壓、補壓，計時器正常計時，不受加壓、補壓影響。

6、到時間關閉電源開關，擰開放水閥，把水放出卸掉壓力，再松開壓圈取下被測試件，試驗完畢。
