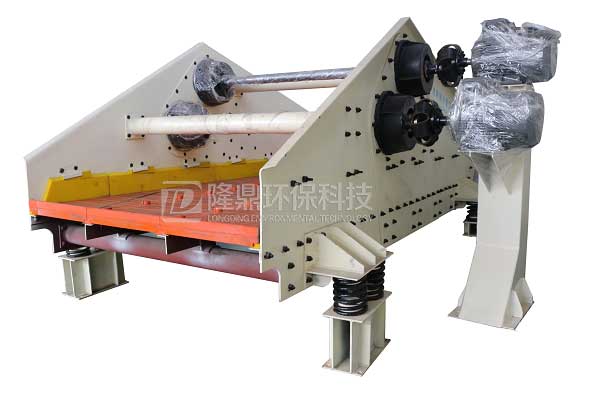

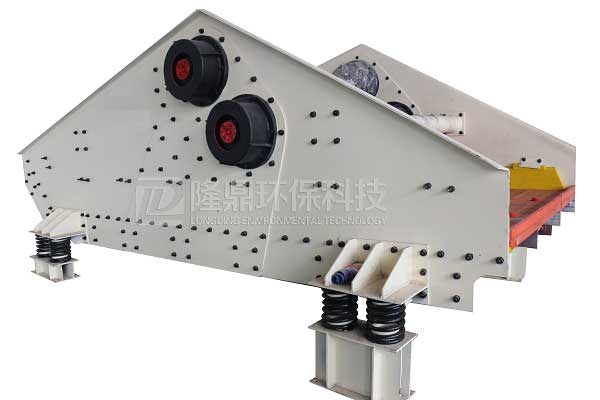

組成結構：

篩箱、支承裝置、電機架、振動器、萬向傳動軸、膠帶聯軸器、電機等

工作原理：

入料尾礦由給料箱（或旋流器）均勻給入篩子入料口處，首先在與水平成45度安裝泄水篩板處脫除約1/3左右的水分，進入平面篩板與傾斜篩板的結合部后，出現物料的積聚，物料顆粒靠重力沉降，開始形成較薄的濾層，濾層又阻止其余顆粒透篩，使得濾層逐漸增厚。
未能透篩的水在濾層上部形成水池，由于此處濾層較薄，水分陸續在強烈的運動下逐漸脫去，由于高頻低振幅的振動狀態，使得形成濾層的尾礦振的越來越密實，并振動至排料口處，物料形成濾餅狀，物料中的水分除從篩面脫除一部分外，其余由于毛細作用浮現于料層表面，由于篩面負傾角安裝，水不會從排料口溢出，表面水會流向結合部水池，從而完成物料脫水作業。

產品特點：

1、采用自同步原理，電機通過胎式聯軸器驅動振動器，結構簡單，工作噪聲低。工作頻率高、振動強度大、篩上產品水分低、單位處理能力高，當用于尾礦脫水時能得到較高的固體回收率。
2、為了適應不同尾礦性質差別，本篩振幅可調，方法是調整主副偏心塊夾角，從而滿足不同性質尾礦的脫水效果。預脫水篩板篩面與水平成45度安裝，脫水篩板負傾角安裝，增加脫水面積并促使物料盡快脫水形成濾層。
3、為方便對篩面進行維護和更換，篩面采用軌座式安裝。采用聚氨酯彈性篩面，高的開孔率和彈性，有利于脫水。篩面?zhèn)葔喊寰捎镁郯滨ゲ牧希瑝勖L(zhǎng)，篩面固定可靠，并能有效保護篩框側板不受物料沖刷。
4、側板與橫梁聯接采用扭剪型高強螺栓，沒有焊縫，避免了因焊接應力造成的側板開裂問題。
6、振動器為塊偏心單元體結構，拆卸維護方便。軸承采用振動設備專用軸承，避免軸承發熱過早損壞。
7、主要焊接結構件均采用表面處理，外形美觀下梁表面涂有防磨損涂層，防止橫梁過早磨損而斷裂。采用鋼制螺旋彈簧減振，較大限度的降低篩機對基礎的動負荷。
8、采用有限元結構分析軟件，保證篩框的強度、剛度和受力合理，而且重量輕，能耗小。
9、用戶根據需要可配有帶底架和給料箱的結構，方便安裝與調試。

ZSD系列尾礦脫水篩技術參數
