| 品牌 : | 歐研自動化 | 型號 : | D971X-10 |
| 結構形式 : | 垂直板式 | 加工定制 : | 否 |
| 材質 : | QT450 | 連接形式 : | 對夾 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 雙向 | 驅動方式 : | 電子 |
| 零部件及配件 : | 執行器 | 用途 : | 截止 |
| 類型(通道位置) : | 直通式 | 口徑 : | DN80 |
| 公稱通徑 : | DN80 | 安裝尺寸 : | 國標 |
| 訂貨號 : | D971X-10 | 貨號 : | D971X-10 |
| 3C閥門類別 : | 工業 | 是否跨境貨源 : | 否 |

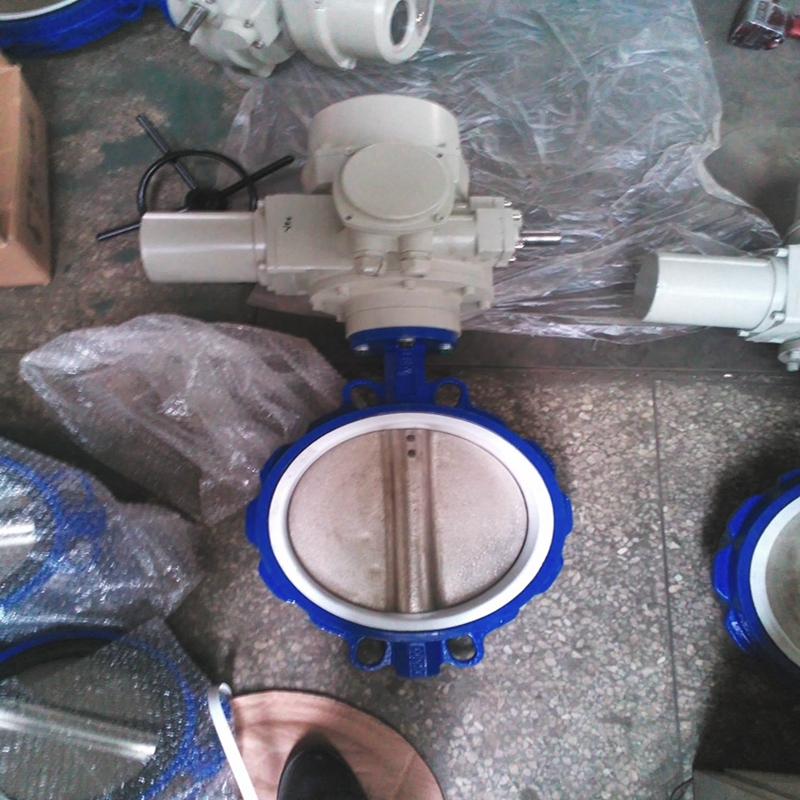

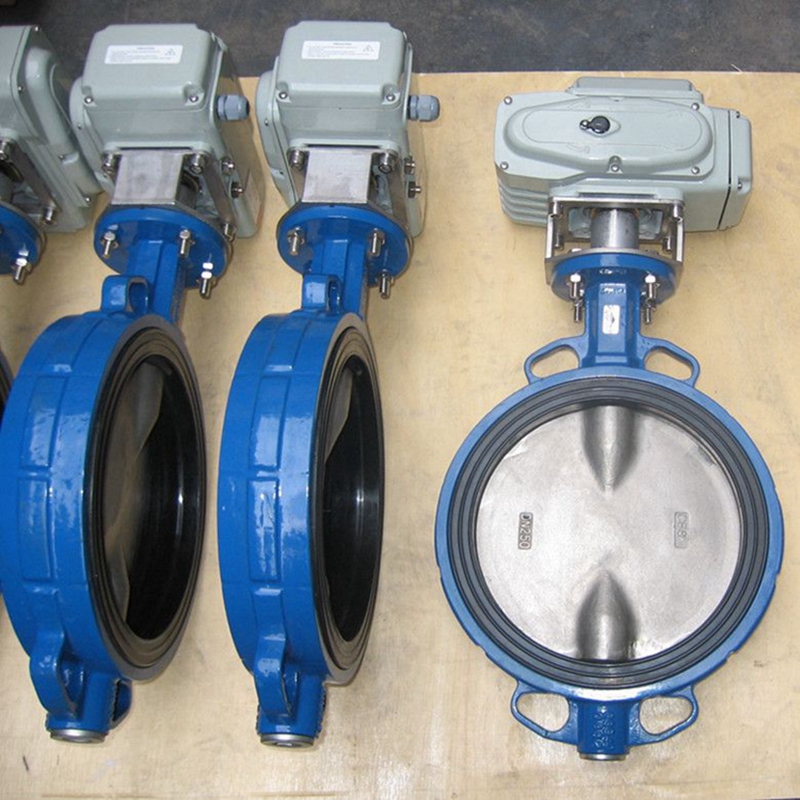

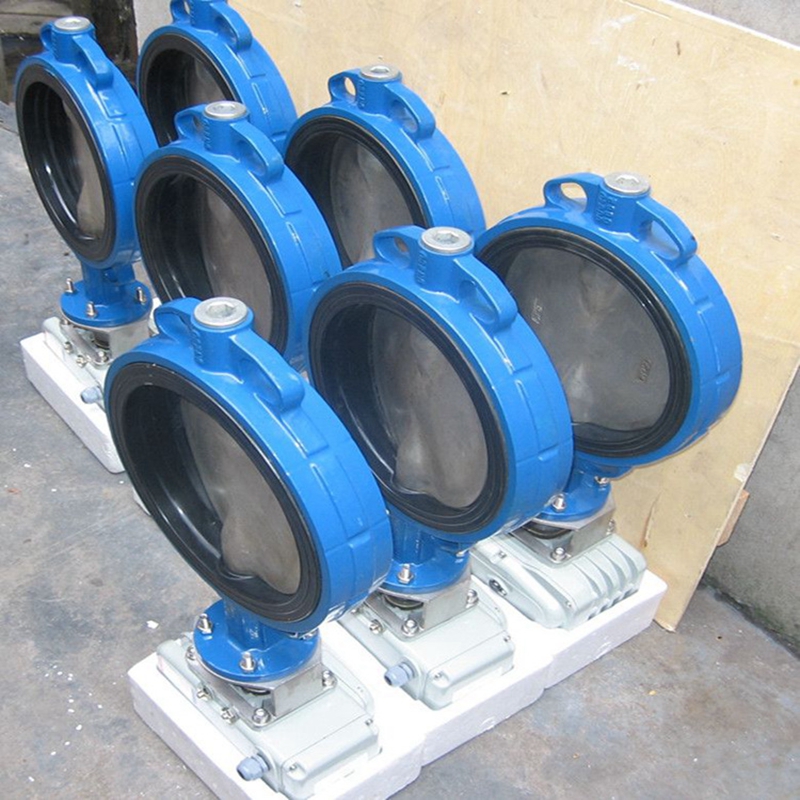

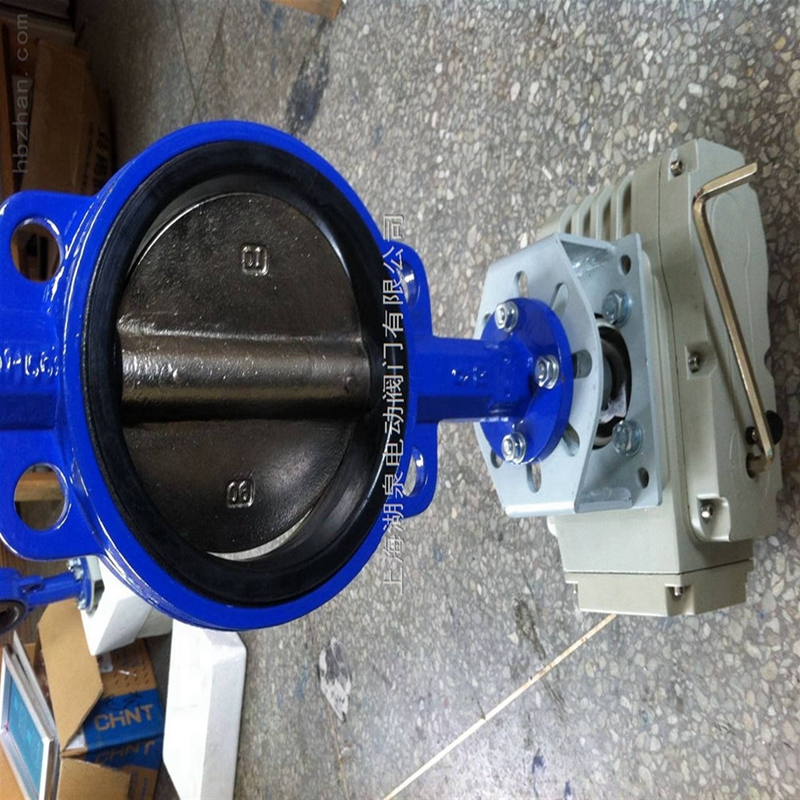

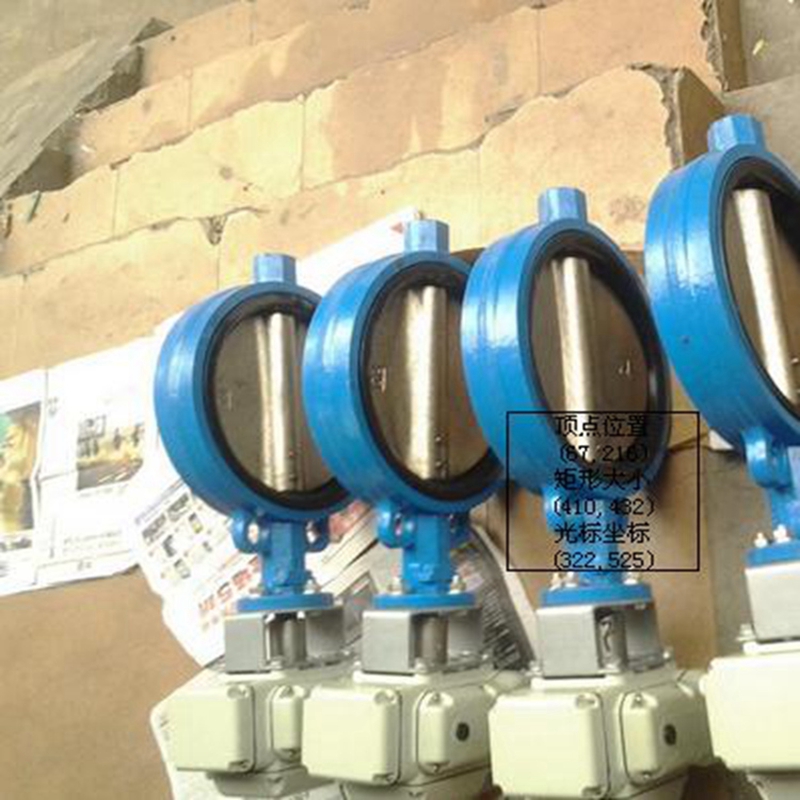

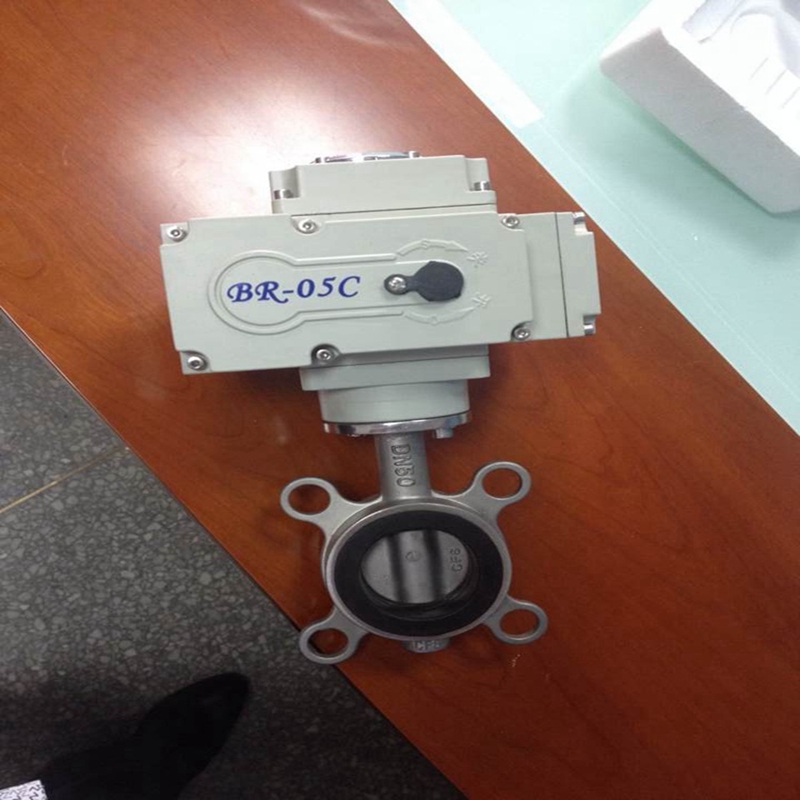

一、D971X-10電動對夾式蝶閥 鑄鐵材質電動蝶閥 中線型電動軟密封蝶閥概述：
本廠研制的電動軟密封蝶閥是用隨閥柑轉動的圓形蝶板做啟閉性,以實現啟用動作的氣動閥門主要做截斷閥使用,亦可設計成具有調節或段閥兼調節的功能，目前碟閥在低壓大中口徑管道上的使用越來越多。對夾式軟密封電動蝶閥，結構緊湊，密封可靠，使用壽命長，廣泛用于水廠、電廠、鋼廠、造紙、化工、建筑等流體管道控制系統中，作為調節和截止使用。
?
二、D971X-10電動對夾式蝶閥 鑄鐵材質電動蝶閥 中線型電動軟密封蝶閥相關參數：
EOA精小型電動執行機構技術參數 | 閥體參數 | ||
電源 | AC110、220、380V/DC24 | 公稱通徑 | DN50～1200mm |
輸出力矩 | 50N·M～2000N·M | 公稱壓力 | PN0.6、1.0、1.6Mpa |
任選功能 | 開關型、無源觸點型、閥位信號反饋型、智能調節型 | 閥軸材質 | 碳素鋼、304/316/316L不銹鋼 |
動作范圍 | 0～90°±5° | 閥體材質 | 球墨鑄鐵、碳素鋼、合金鋼、不銹鋼 |
動作時間 | 9秒/15秒/30秒/60秒 | 閥板材質 | 球墨鑄鐵、碳素鋼、合金鋼、不銹鋼 |
環境溫度 | -30°～80° | 閥座密封 | 橡膠等 |
手動操作 | 附帶手柄操作 | 結構形式 | 中線對夾式 |
限位 | 電氣、機械二重限位 | 適用溫度 | ≤120℃ |
防護等級 | IP-67(防爆外殼:ExdⅡBT4) | 適用介質 | 水、氣、油品及弱腐蝕性流體 |
輸入信號 | 輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V | 特點 | 零泄漏、壽命長 |
?
三、D971X-10電動對夾式蝶閥 鑄鐵材質電動蝶閥 中線型電動軟密封蝶閥主要技術參數:
公稱通徑DN（mm) | 50～1200 | ||
公稱壓力PN（MPa) | 0.6 | 1.0 | 1.6 |
密封試驗(MPa) | 0.66 | 1.1 | 1.76 |
強度試驗(MPa) | 0.9 | 1.5 | 2.4 |
適用溫度 | 橡膠：-40℃～90℃，氟橡膠：-20℃～180℃ | ||
適用介質 | 水、空氣、 、油品及弱腐蝕性等流體介質 | ||
泄漏率 | 符合GB/T13927-92標準 | ||
驅動方式 | 蝸輪傳動、電動、氣動、液動 | ||
?
五、D971X-10電動對夾式蝶閥 鑄鐵材質電動蝶閥 中線型電動軟密封蝶閥主要零部件材料及制造標準：
零件名稱 | 材料 | 制造標準 | GB/T122387-89 |
閥體 | WCB、QT450-10、HT200、HT250 | 法蘭標準 | GB9113-2000、GB17241.6-1998 |
蝶板 | WCB、QT450-10、HT200、HT250 | 結構長度標準 | GB12221-89 |
閥軸 | 2Cr13 | 檢驗標準 | GB/T13927-92 |
密封圈 | 耐油橡膠 | ||
填料 | 柔性石墨 |
?
六、D971X-10電動對夾式蝶閥 鑄鐵材質電動蝶閥 中線型電動軟密封蝶閥主要外形連接尺寸（單位：mm）
DN | L | H | H1 | L1 | L2 | 0.6MPa | 1.0MPa | 1.6MPa | |||
D | Z-Фd | D | Z-Фd | D | Z-Фd | ||||||
50 | 43 | 63 | 438 | 125 | 125 | 110 | 4-14 | 125 | 4-18 | 125 | 4-18 |
65 | 46 | 70 | 453 | 125 | 125 | 130 | 4-14 | 145 | 4-18 | 145 | 4-18 |
80 | 46 | 83 | 478 | 125 | 125 | 150 | 4-18 | 160 | 8-18 | 160 | 8-18 |
100 | 52 | 105 | 519 | 125 | 125 | 170 | 4-18 | 180 | 8-18 | 180 | 8-18 |
125 | 56 | 115 | 713 | 325 | 245 | 200 | 8-18 | 210 | 8-18 | 210 | 8-18 |
150 | 56 | 137 | 749 | 325 | 245 | 225 | 8-18 | 240 | 8-22 | 240 | 8-22 |
200 | 60 | 164 | 843 | 325 | 245 | 280 | 8-18 | 295 | 8-22 | 295 | 8-22 |
250 | 68 | 206 | 947 | 363 | 313 | 335 | 12-18 | 350 | 12-22 | 355 | 12-26 |
300 | 78 | 230 | 1013 | 363 | 313 | 395 | 12-22 | 400 | 12-22 | 410 | 12-26 |
350 | 78 | 248 | 1046 | 363 | 313 | 445 | 12-22 | 460 | 16-22 | 470 | 16-26 |
400 | 102 | 289 | 1135 | 363 | 313 | 495 | 16-22 | 515 | 16-26 | 525 | 16-30 |
450 | 114 | 320 | 1328 | 465 | 439 | 550 | 16-22 | 565 | 20-26 | 585 | 20-30 |
500 | 127 | 343 | 1226 | 546 | 481 | 600 | 20-22 | 620 | 20-26 | 650 | 20-33 |
600 | 154 | 413 | 1394 | 556 | 546 | 705 | 20-26 | 725 | 20-30 | 770 | 20-36 |
700 | 165 | 478 | 1534 | 556 | 546 | 810 | 24-26 | 840 | 24-30 | 840 | 24-36 |
800 | 190 | 525 | 1159 | 556 | 546 | 920 | 24-30 | 950 | 24-33 | 950 | 24-39 |
900 | 203 | 585 | 1748 | 706 | 617 | 1020 | 24-30 | 1050 | 28-33 | 1050 | 38-39 |
1000 | 216 | 640 | 1805 | 706 | 632 | 1120 | 28-30 | 1160 | 28-36 | 1170 | 28-42 |
1200 | 254 | 755 | 2035 | 706 | 632 | 1340 | 32-33 | 1380 | 32-39 | 1390 | 32-48 |
